产品编号: 7824P

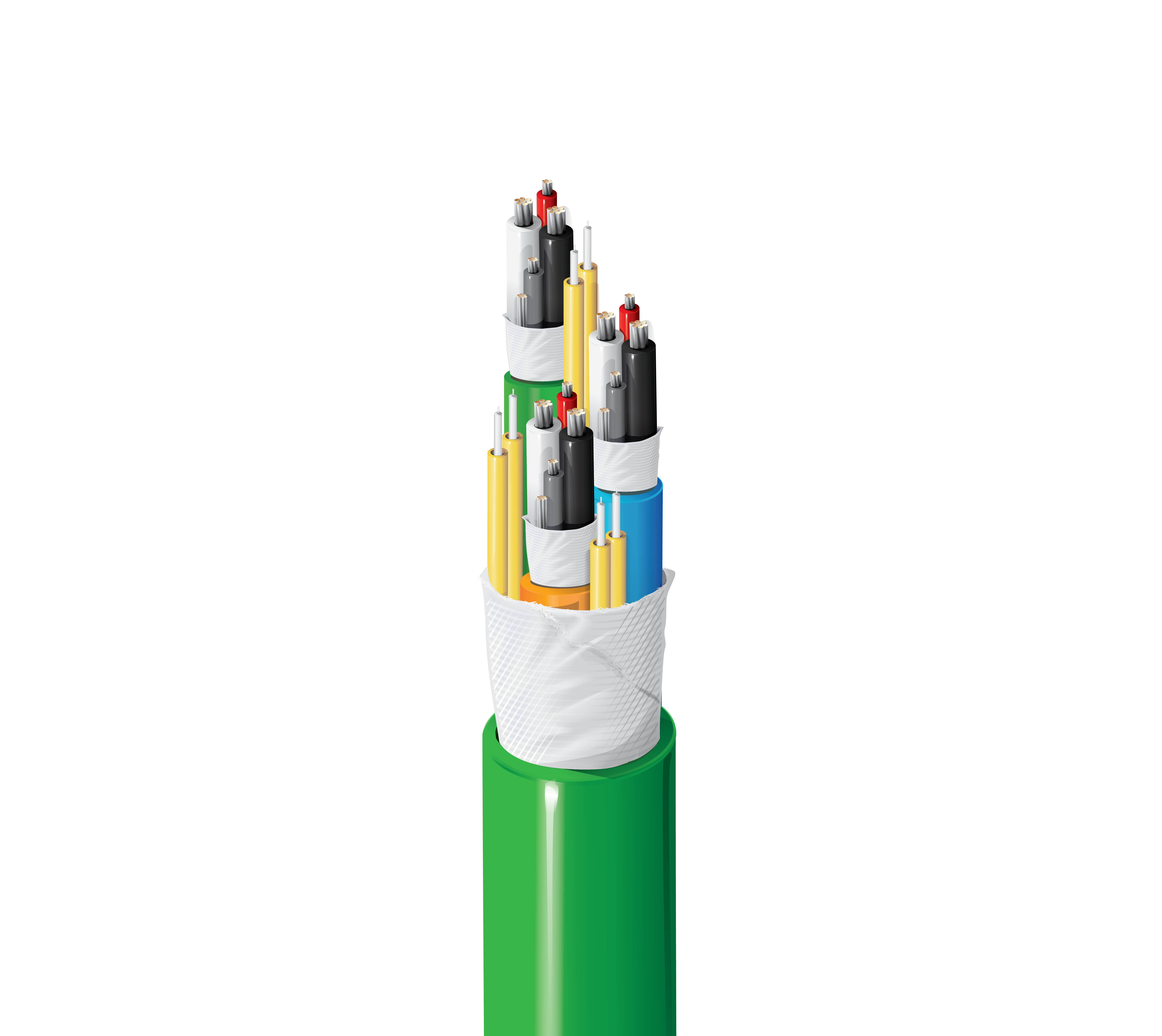

3通道SMPTE体育场线缆, 6单模光纤, 6导体18 AWG和6导体24 AWG, 静压室

3通道SMPTE体育场线缆, 6单模光纤, 6 TC导体（19x30）18 AWG和6 TC导体（7x32）24 AWG, FEP绝缘, Beldfoil屏蔽, PVDF护套, 静压室

  • 可用性：
    全球
  • 全球库存：
    已上市
7824P
  • 7824P
1 的 1

规格

报告错误

适合应用

3通道复合摄像机线缆

多导体导线和绝缘

元件 导体数量 AWG 绞合 材料 标称导体DCR 绝缘材料 绝缘标称直径
蓝色Quad、橙色Quad、绿色Quad 6 24 7x32 TC - 镀锡铜 23.3 Ohm/1000ft FEP - 氟化乙丙烯 0.038英寸
蓝色Quad、橙色Quad、绿色Quad 6 18 19x30 TC - 镀锡铜 6.67 Ohm/1000ft FEP - 氟化乙丙烯 0.078英寸

多导体颜色表

描述 颜色
蓝色Quad - 24 AWG 红色
蓝色Quad - 24 AWG 灰色
蓝色Quad - 18 AWG 白色
蓝色Quad - 18 AWG 黑色
橙色Quad - 24 AWG 红色
橙色Quad - 24 AWG 灰色
橙色Quad - 18 AWG 白色
橙色Quad - 18 AWG 黑色
绿色Quad - 24 AWG 红色
绿色Quad - 24 AWG 灰色
绿色Quad - 18 AWG 白色
绿色Quad - 18 AWG 黑色

多导体内部屏蔽

层级 内部屏蔽类型 内部屏蔽材料 内部屏蔽覆盖 引流线AWG 引流线绞合 引流线材料 引流线直径 引流线位置
蓝色Quad 屏蔽胶带 铝/聚合物（有箔） 100% 22 7x30 TC - 镀锡铜 0.030英寸 位于屏蔽胶带下

多导体内部屏蔽02

层级 内部屏蔽类型 内部屏蔽材料 内部屏蔽覆盖 引流线AWG 引流线绞合 引流线材料 引流线直径 引流线位置
橙色Quad 屏蔽胶带 铝/聚合物（有箔） 100.0 % 22 7x30 TC - 镀锡铜 0.030英寸 位于屏蔽胶带下

多导体内部屏蔽03

层级 内部屏蔽类型 内部屏蔽材料 内部屏蔽覆盖 引流线AWG 引流线绞合 引流线材料 引流线直径 引流线位置
绿色Quad 屏蔽胶带 铝/聚合物（有箔） 100.0 % 22 7x30 TC - 镀锡铜 0.030英寸 位于屏蔽胶带下

多导体内部护套

元件 材料 标称直径
蓝色Quad PVDF - 聚偏二氟乙烯 0.220英寸
橙色Quad PVDF - 聚偏二氟乙烯 0.220英寸
绿色Quad PVDF - 聚偏二氟乙烯 0.220英寸

多导体UL电压

UL描述 UL额定电压
24AWG 300 V RMS
18AWG 300 V RMS

光缆构造

光纤类型 光纤数
OS2、G.657.A2 6

光纤颜色代码

黄色印刷

缓冲规格

缓冲材料 缓冲直径
PVC - 聚氯乙烯 900 µm

活动亚单元数量

6

亚单元位置数

6

每个亚单元光纤数量

1

模场直径

9.2 µm

SM1光缆时的波长

1310 nm、1550 nm

1310 nm时的最大衰减值

0.50 dB/km

1550 nm时的最大衰减值

0.50 dB/km

最小弯曲半径/短轴_CP_FB

20x

导体材料：

镀锡铜

外层护套

材料 标称直径
PVDF - 聚偏二氟乙烯 0.553英寸

护套

PVDF

外部护套1 1_CP_OV时的标称直径

0.553英寸

工作温度范围

0°C至70°C

安装温度范围

0°C至70°C

储存温度范围

0°C至70°C

安装时最小弯曲半径_OV

20x

最大拉伸张力

2700 N

线缆毛重

193 lb/1000ft

NEC/(UL) 合规性

CMP

CEC/C(UL) 合规性

CMP

其他标准

SMPTE 311

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2003/11/EC（BFR）

是

CA Prop 65（针对线缆的CJ）

是

中国RoHS II（GB/T26572-2011）

是

适合性 - 室内

是

UL阻燃性

NFPA 262

CSA/C(UL) 阻燃性

FT6

静压室（是/否）

是

更新和修订

修订编号：0.266 修订日期：2023年11月27日

更新和修订

修订编号：0.266 修订日期：2023年11月27日

零件编号

货号 颜色 UPC 长度
7824P 005CUT 绿色
7824P 0054000 绿色 612825190004 4,000 ft
7824P 0051000 深绿色 612825352266 1,000 ft
7824P 0052000 深绿色 612825443001 2,000 ft
