产品编号: 50983

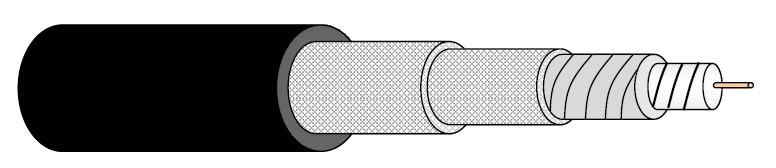

低损耗三重屏蔽柔性同轴线缆

15AWG 1.45mm 实心镀银铜导体，低密度 PTFE 绝缘，镀银铜带绕包，双层镀银铜线编织（覆盖率≥90%），FEP 护套。

  • 上架时间:
    亚太
  • 状态:
    有源
50983
5 的 5

规格

Expand All

导体

Size Stranding Nom. Diameter
24 AWG Solid 1.45 mm

绝缘

Material Nom. Insulation Diameter
PTFE - Polytetrafluoroethylene 4.15 mm (0.163 in)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Silvered Copper (SC) 100%
2 Braid Silvered Copper (SC) 90%
3 Braid Silvered Copper (SC) 90%

外层护套

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 6.22 mm (0.245 in)

电气设备

Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
86 pF/m (26 pF/ft) 50 Ohm 76%

屏蔽

Min. Screening Attenuation
＞100 dB@30~3000MHz

电压

Voltage Rating
1500 V RMS (Max. Operating Voltage)

欧洲指令合规性

欧盟CE标识，REACH

备注

VSWR：3m 跳线的 ≤1.30，损耗稳定性与振动 1.5m 电缆的 ≤0.1dB@5MHz~30GHz

更新和修订

版本号：0.25 版本日期：02-20-2026

脚注

*PTEF 的生产工艺比较复杂，可能会出现不连续的线材卷绕在一个卷轴上的情况，最短的线材长度不会小于 46 米。

更新和修订

版本号：0.25 版本日期：02-20-2026

脚注

*PTEF 的生产工艺比较复杂，可能会出现不连续的线材卷绕在一个卷轴上的情况，最短的线材长度不会小于 46 米。

Report An Error

零件编号

货号 颜色 长度
50983 010A200M 黑色 200 m
