产品编号: 8268

军用规格同轴电缆，50 欧姆，RG-214，13 AWG Str SC，双层 95% SC 编织，PVC Jkt，CMX，商用非 QPL

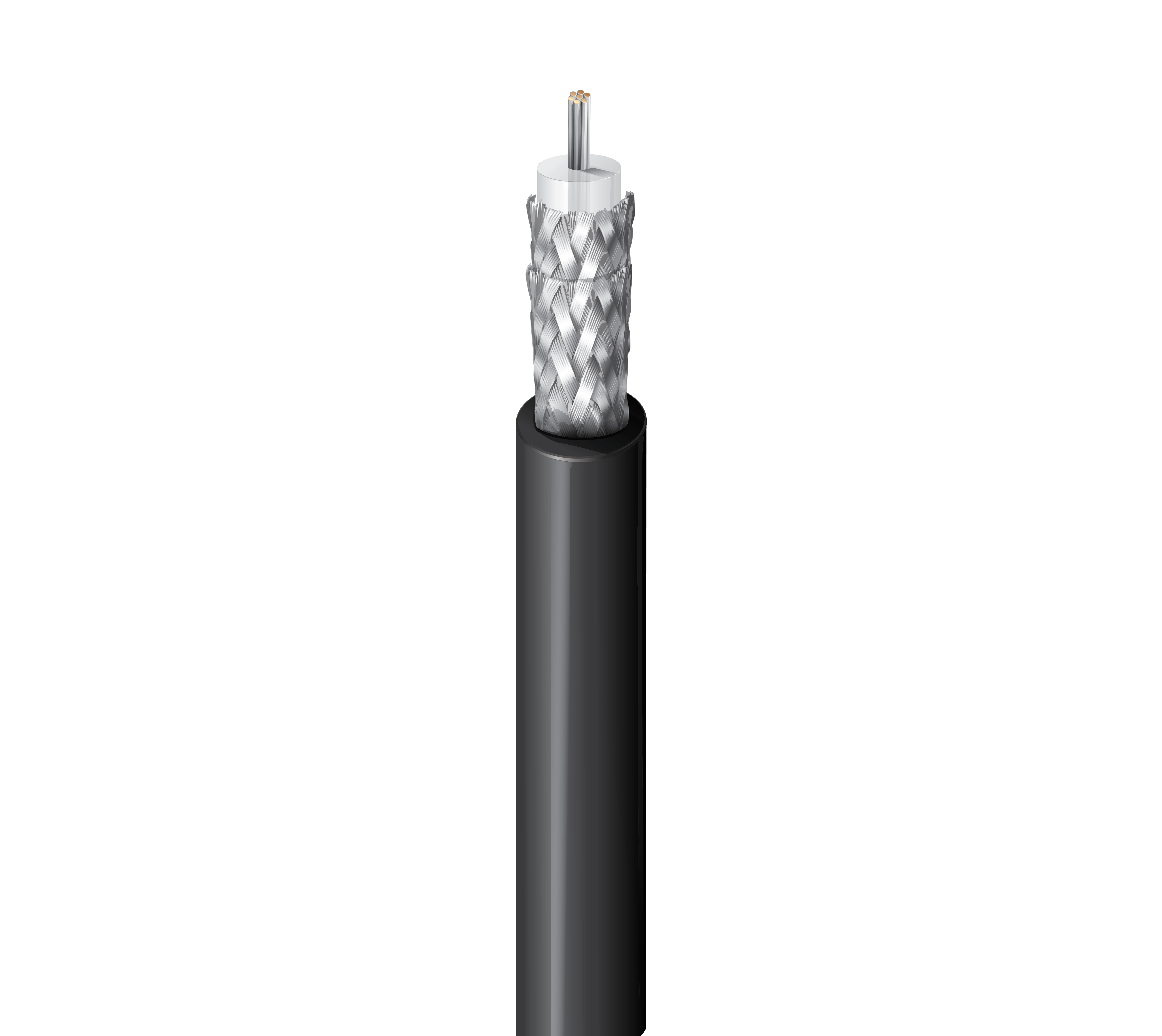

军用规格同轴电缆，50 欧姆，RG-214，13 AWG (7x21) 镀银铜导体，PE 绝缘，双层 95% 镀银铜编织屏蔽，PVC 护套（无污染），CMX，商用，非 QPL

  • 上架时间:
    全球
  • 状态:
    有源
8268
5 的 5

规格

Expand All

适合应用

高频微波和卫星、点对点和点对多点无线天线通信

RG型

214

导体

Size Stranding Nom. Diameter Material
13 AWG 7x21 0.089 in SC - Silvered Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.285 in (7.24 mm) White

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%
2 Braid Silvered Copper (SC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride (Non-Contaminating) 0.425 in (10.8 mm)

线缆外廓直径（标称）

0.425 in (10.8 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.17 dB/100ft
10 MHz 0.55 dB/100ft
50 MHz 1.3 dB/100ft
100 MHz 1.9 dB/100ft
200 MHz 2.7 dB/100ft
400 MHz 4.1 dB/100ft
700 MHz 6.5 dB/100ft
900 MHz 7.6 dB/100ft
1000 MHz 8.0 dB/100ft
4000 MHz 20.0 dB/100ft

额定功率

Frequency Max. Power Rating
50 MHz 1,500 W
100 MHz 907 W
200 MHz 549 W
400 MHz 332 W
700 MHz 221 W
900 MHz 184 W
1,000 MHz 171 W
4,000 MHz 62 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.7 Ohm/1000ft 0.7 Ohm/1000ft (2.3 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

电压

UL Voltage Rating Voltage Rating
300 V (CMX), 30 V (UL AWM 1354) 3700 V (Mil-Spec)

温度

UL Temperature Operating
60°C (UL AWM 1354) -40°C to +80°C

弯曲半径

Installation Min.
4.25 in (108 mm)

最大拉伸张力

225 lb (102 kg)

线缆毛重

131 磅/1000 英尺

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

VW-1

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMX

AWM合规性

AWM 1354

CEC / C（UL）合规性

CMX

军用合规性

商用, 非-QPL 产品 (M17/164-00001)

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.489 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.489 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8268 010500 黑色 线盘 500 ft 612825358084 C
8268 0101000 黑色 线盘 1,000 ft 612825197546 C
