产品编号: 83265

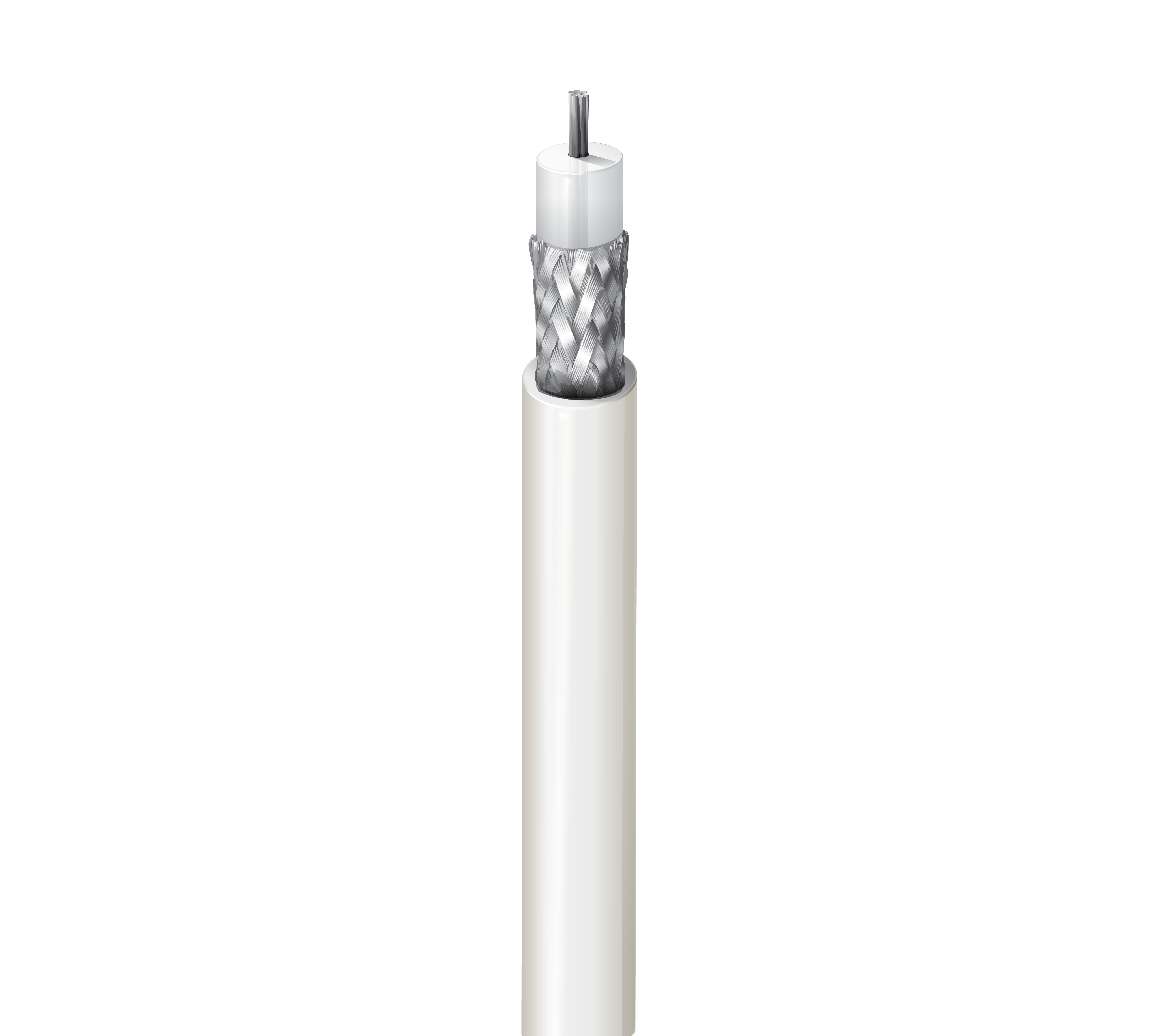

军用规格同轴电缆，50 欧姆，RG-178，30 AWG Str SCCS，95% SC 编织，FEP Jkt，商用非 QPL

军用规格同轴电缆，50 欧姆，RG-178，30 AWG（7x38）镀银铜包钢导体，PTFE 绝缘，95% 镀银铜编织屏蔽，FEP 护套，商用，非 QPL

  • 上架时间:
    全球
  • 状态:
    有源
83265
  • 83265
1 的 1

规格

Expand All

适合应用

航空无线通信

RG型

178

导体

Size Stranding Nom. Diameter Material
30 AWG 7x38 0.012 in SCCS - Silvered Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.033 in (0.84 mm) White

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%

外层护套

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.071 in (1.8 mm)

线缆外廓直径（标称）

0.071 in (1.8 mm)

VSWR

Frequency Max. VSWR
50 MHz - 1000 MHz per M17/93-RG178

衰减

Frequency Nom. Attenuation
1 MHz 2.6 dB/100ft
10 MHz 5.6 dB/100ft
50 MHz 10.5 dB/100ft
100 MHz 14.0 dB/100ft
200 MHz 19.0 dB/100ft
400 MHz 28.0 dB/100ft
700 MHz 37.0 dB/100ft
900 MHz 42.5 dB/100ft
1000 MHz 46.0 dB/100ft

额定功率

Frequency Max. Power Rating
50 MHz 380 W
100 MHz 253 W
200 MHz 170 W
400 MHz 113 W
700 MHz 81 W
900 MHz 70 W
1,000 MHz 66 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
232 Ohm/1000ft (761 Ohm/km) 14.6 Ohm/1000ft (47.9 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

电压

UL Voltage Rating Voltage Rating
30 V (UL AWM 1637) 750 V (Mil-Spec)

温度

UL Temperature Operating
90°C (UL AWM 1637) -70°C to +200°C

弯曲半径

Installation Min.
1 in (25 mm)

最大拉伸张力

12 lb (5.4 kg)

线缆毛重

5 磅/1000 英尺

环境适应性

室内/户外，室内，户外，架空-承力吊索支撑

可持续发展

CA Prop 65

AWM合规性

AWM 1637

军用合规性

商用, 非-QPL 产品 (M17/93-RG178)

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.505 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

更新和修订

修订编号：0.505 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
83265 009100 白色 线盘 100 ft 612825203698 E
83265 009500 白色 线盘 500 ft 612825203711 E
83265 0091000 白色 线盘 1,000 ft 612825203704 E
