产品编号: 9239

音频同轴电缆，低噪音，RG-174，26 AWG Str BCCS，90% TC Brd，PVC Jkt

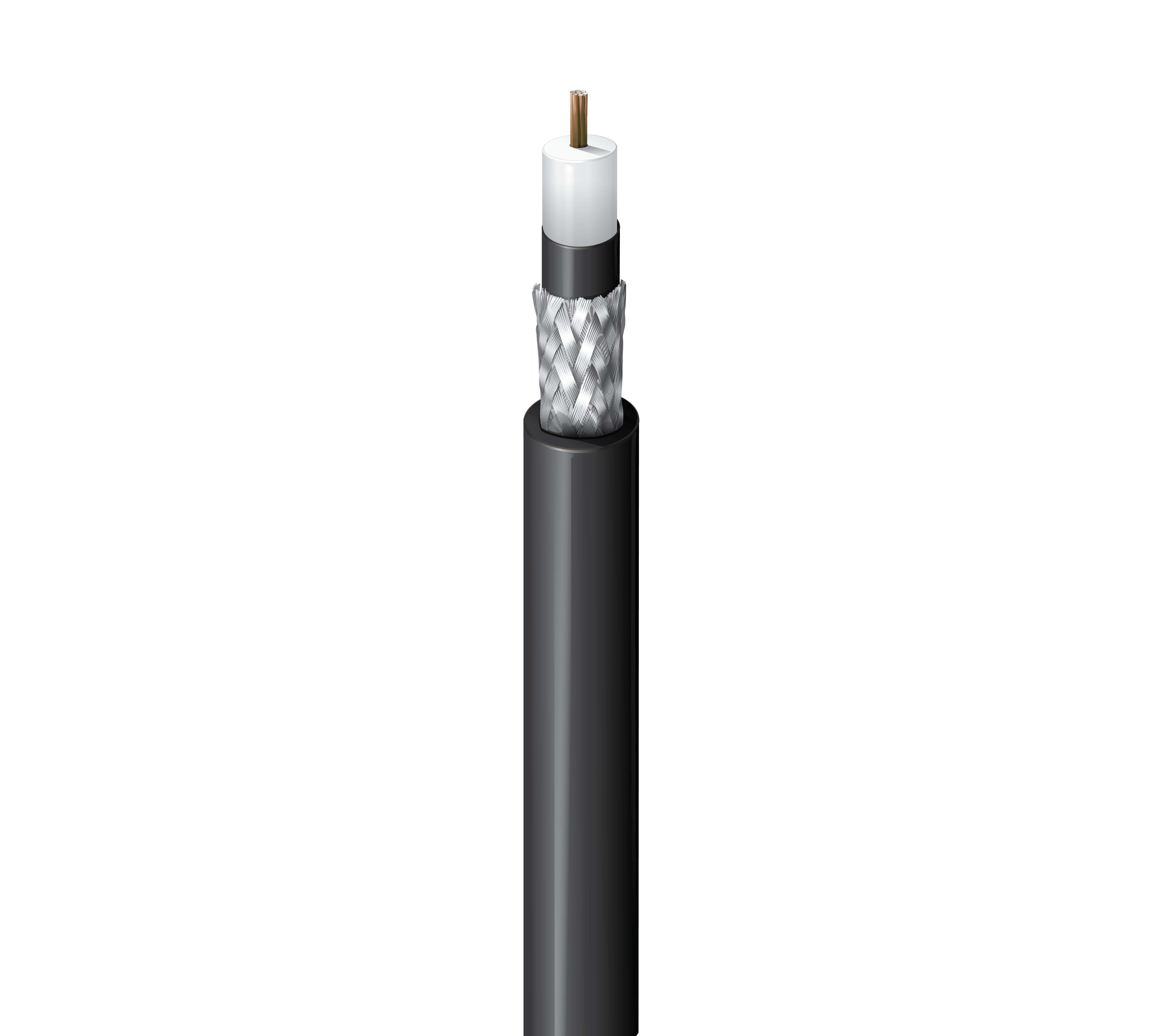

音频同轴电缆，低噪音，RG-174，26 AWG（7x34）裸铜包钢导体，PE 绝缘，PE 导电层，90% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
9239
5 的 5

规格

Expand All

适合应用

低噪音麦克风、模拟音频、仪器仪表

RG型

174

导体

No. of Elements Size Stranding Nom. Diameter Material
1 26 AWG 7x34 0.006 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.044 in (1.1 mm) Clear, Black
PVC - Polyvinyl Chloride (Conductive) 0.056 in (1.4 mm)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.101 in (2.57 mm)

线缆外廓直径（标称）

0.101 in (2.57 mm)

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Velocity of Prop.
89.6 Ohm/1000ft 14 Ohm/1000ft (46 Ohm/km) 44 pF/ft (140 pF/m) 57%

电压

Voltage Rating
1100 V

电气特性说明

NBS 低噪声测试（修改版），MIL-DTL-17J 第 4.8.14 段，峰峰值最大值 8 mV

温度

Operating
-40°C To +60°C

弯曲半径

Stationary Min. Installation Min.
1.01 in (25.7 mm) 1.01 in (25.7 mm)

最大拉伸张力

43 lb (20 kg)

线缆毛重

7 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

不建议用于射频。 低噪音音频应用。

更新和修订

修订号：0.259 修订日期：02-20-2026

更新和修订

修订号：0.259 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
9239 010100 黑色 线盘 100 ft 612825358824
9239 010500 黑色 线盘 500 ft 612825358855
9239 0101000 黑色 线盘 1,000 ft 612825357728
