产品编号: 9273

军用规格同轴电缆，50 欧姆，RG-223，19 AWG 实心 SC，双层 95% SC 编织线，PVC 接头，CMX，商用非 QPL

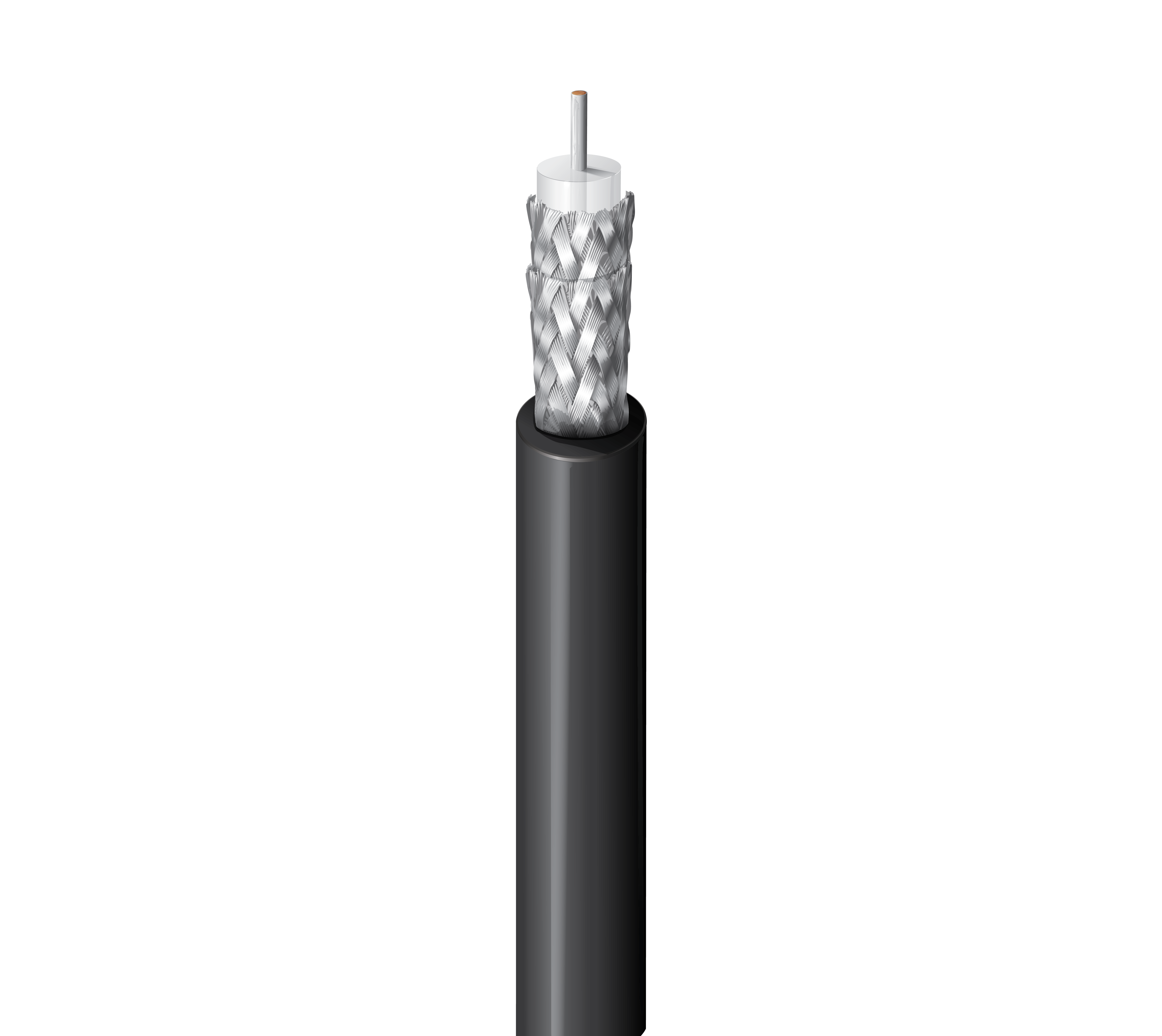

军用规格同轴电缆，50 欧姆，RG-223，19 AWG 实心镀银铜导体，PE 绝缘，双层 95% 镀银铜编织屏蔽，PVC 护套（无污染），CMX，商用，非 QPL

  • 上架时间:
    全球
  • 状态:
    有源
9273
  • 9273
1 的 1

规格

Expand All

适合应用

高频微波和卫星、点对点和点对多点无线天线通信

RG型

223

导体

Size Stranding Nom. Diameter Material
19 AWG Solid 0.034 in SC - Silvered Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.117 in (2.97 mm) White

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%
2 Braid Silvered Copper (SC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride (Non-Contaminating) 0.212 in (5.38 mm)

线缆外廓直径（标称）

0.212 in (5.38 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.4 dB/100ft
10 MHz 1.2 dB/100ft
50 MHz 2.8 dB/100ft
100 MHz 4.1 dB/100ft
200 MHz 6.0 dB/100ft
400 MHz 8.8 dB/100ft
700 MHz 12 dB/100ft
900 MHz 13.8 dB/100ft
1000 MHz 14.5 dB/100ft

额定功率

Frequency Max. Power Rating
50 MHz 350 W
400 MHz 86 W
1,000 MHz 50 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
8.8 Ohm/1000ft 2.5 Ohm/1000ft (8.2 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

电压

UL Voltage Rating Voltage Rating
30 V RMS (UL AWM Style 1354) (UL AWM 1354) 1400 V (Mil-Spec)

温度

UL Temperature Operating
60°C (UL AWM 1354) -40°C to +60°C

弯曲半径

Installation Min.
2.1 in (53 mm)

最大拉伸张力

87 lb (39 kg)

线缆毛重

37 磅/1000 英尺

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

VW-1

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMX

AWM合规性

AWM 1354

CEC / C（UL）合规性

CMX

军用合规性

商用, 非-QPL 产品 (M17/167-00001)

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.521 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.521 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9273 010100 黑色 线盘 100 ft 612825226307
9273 010500 黑色 线盘 500 ft 612825226277
9273 010U500 黑色 非盘绕式 500 ft 612825357872
9273 0101000 黑色 线盘 1,000 ft 612825226314 C
9273 010U1000 黑色 非盘绕式 1,000 ft 612825226284
