产品编号: URM202

URM202 - Uni-Radio 同轴电缆，75 欧姆，M202 型，23 AWG 绞合 BC，57% BC 编织，PVC 接头

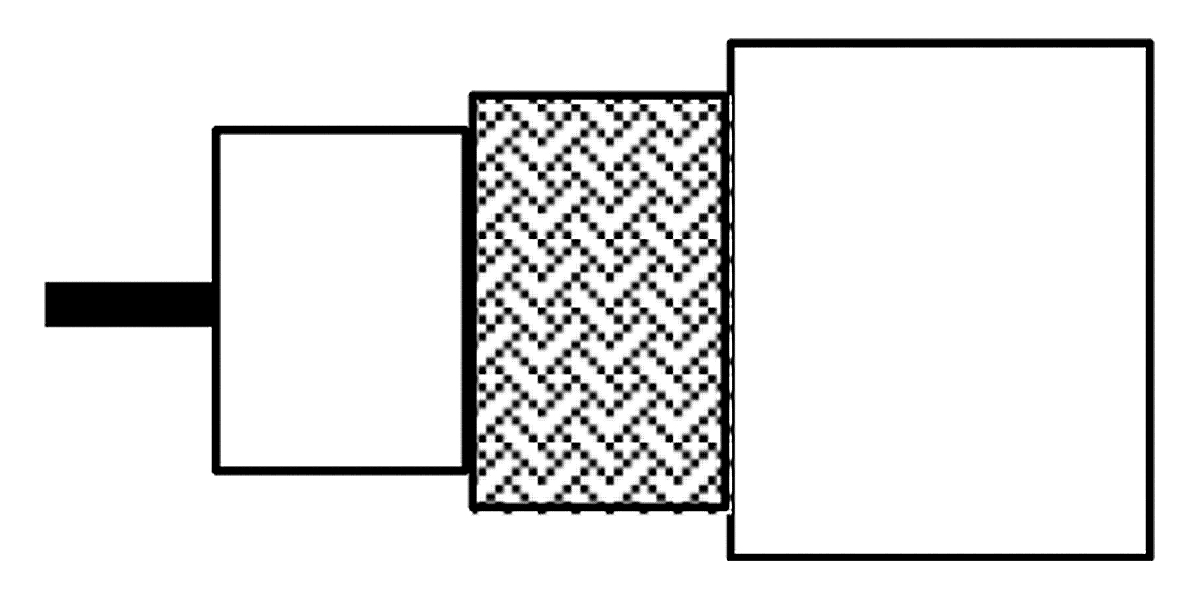

Uni-Radio 同轴电缆，75 欧姆，M202 型，23 AWG 绞合裸铜导体，PE 绝缘，57% 裸铜编织屏蔽，PVC 护套

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
URM202
5 的 5

规格

Expand All

适合应用

标准模拟视频

串行型

UR系列

导体

No. of Elements Size Stranding Nom. Diameter Material
1 22 AWG Stranded 0.75 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 3.25 mm (0.128 in)

外屏蔽

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 57%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 5.1 mm

外护套1表说明

根据EN 50290-2-20

阻抗调节

最小 40 dB

回波损耗

Frequency Min. Return Loss
5 - 30 MHz 20 dB
30 - 470 MHz 20 dB
470 - 1000 MHz 18 dB

回波损耗表注释

在每个频带中，允许有 3 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
100 MHz 11 dB/100m
200 MHz 16 dB/100m
500 MHz 27 dB/100m
900 MHz 40 dB/100m

电气设备

Max. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
54 Ohm/km (16 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

电压

Voltage Rating
2400 V DC / 1200 V RMS

温度

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

弯曲半径

Stationary Min.
26 mm (1.0 in)

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

CENELEC合规性

EN 50289

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订号：0.204 修订日期：01-14-2026

更新和修订

修订号：0.204 修订日期：01-14-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
URM202.10200 黑色 线盘 200 m 8719605110916
URM202.11200 灰色 线盘 200 m 8719605110923
URM202.12200 白色 线盘 200 m 8719605110930
