产品编号: 649948

PTZ、RG-59 #20、#18-2c、CMP、暹罗

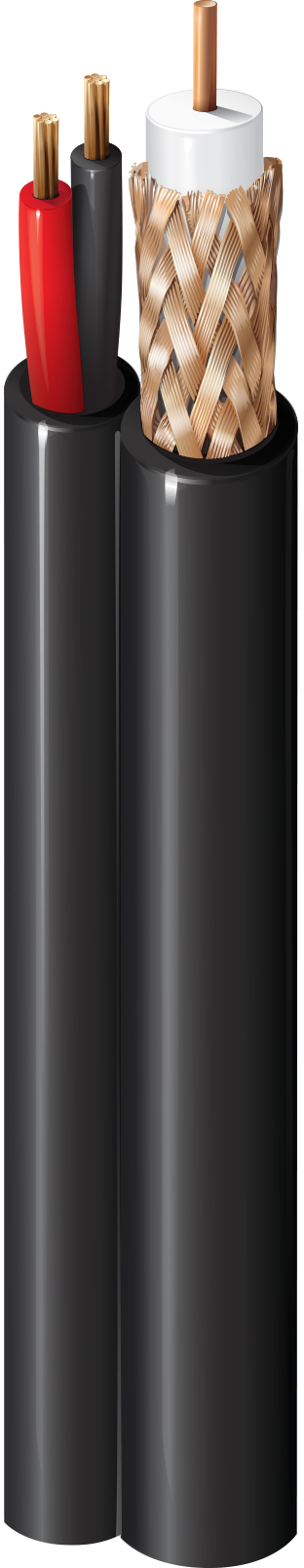

PTZ（CCTV + 电源/音频）电缆，Plenum-CMP，1-RG59 20 AWG 实心裸铜线，带泡沫 FEP，95% 裸铜编织层，1-18 AWG 绞合裸铜线对，带 Flamarrest® 绝缘，Siamese 带 Flamarrest® 护套

  • 上架时间:
    全球
  • 状态:
    有源
649948
5 的 5

规格

Expand All

适合应用

监控、闭路电视摄像机、PTZ（平移 - 倾斜 - 缩放）

导体

Element AWG Stranding Material Nominal Diameter No. of Conductors No. of Coax
Coax(es) 20 Solid BC - Bare Copper 1
Pair1 18 7x26 BC - Bare Copper 0.047 in 2

导体数

3

绝缘

Element Material Nominal Diameter
Coax(es) PE - Polyethylene (Foam) 0.133 in
Pair1 PVC - Polyvinyl Chloride 0.062 in

绝缘表注意事项

充气

颜色表

Number Color
Coax Core White
Pair1 Black & Red

内屏蔽

Element Type Material Coverage [%]
Coax(es) Braid Bare Copper (BC) 95%
Pair1 No Shield

内护套

Nominal Diameter
0.192 in

外层护套

Material Material Trade Name Nominal Diameter
PVC - Polyvinyl Chloride Flamarrest® 0.192 in x 0.383 in

导体DCR

Element Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance Nominal Inner Shield DCR Outer Conductor DCR
Coax(es) 10 Ohm/1000ft 10 Ohm/1000ft 2.5 Ohm/1000ft 2.5 Ohm/1000ft
Pair1

电容

Element Nom. Capacitance Conductor to Conductor
Coax(es) 16.1 pF/ft
Pair1

阻抗

Element Nominal Characteristic Impedance
Coax(es) 75 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
1 MHz .29 dB/100ft
5 MHz 0.7 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 1.8 dB/100ft
100 MHz 2.7 dB/100ft
200 MHz 3.9 dB/100ft
400 MHz 5.9 dB/100ft
700 MHz 8.5 dB/100ft
900 MHz 10 dB/100ft
1000 MHz 10.7 dB/100ft

延迟

Element Max. Delay Skew Nominal Delay
Coax(es) 84 ns/100m 1.21 ns/ft

电流

Element
Coax(es)
Pair1

安装温度范围

0°C 到 +75°C

UL 温度等级

75°C

工作温度范围

0°C 到 +75°C

分离温度范围

0°C 到 +75°C

线缆毛重

45 lbs/1000ft

最大推荐拉力

75 lbs

NEC条款

第八百条

NEC/(UL) 合规性

CMP

CEC/C(UL) 合规性

CMP

CPR Euroclass

Eca

RG型

59

环境空间

室内 - 静压室

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

是

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

适合性 - 埋设

否

适合性 - 危险场所

否

适合性 - 室内

是

UL阻燃性

NFPA 262

UL额定电压

300 V RMS

静压室（是/否）

是

非静压室编号

549945

脚注

C——采用木线盘收线。

备注

18 AWG线对无屏蔽层

更新和修订

修订号：0.528 修订日期：02-20-2026

更新和修订

修订号：0.528 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC
649948 877500 自然色 线盘 500 ft 612825177074
649948 8771000 自然色 线盘 1,000 ft 612825177067
