产品编号: 9269

93Ω RG-62A/U 型，#22 Sol BCCS，半固体 PE，BC 编织，PVC Jkt，CM

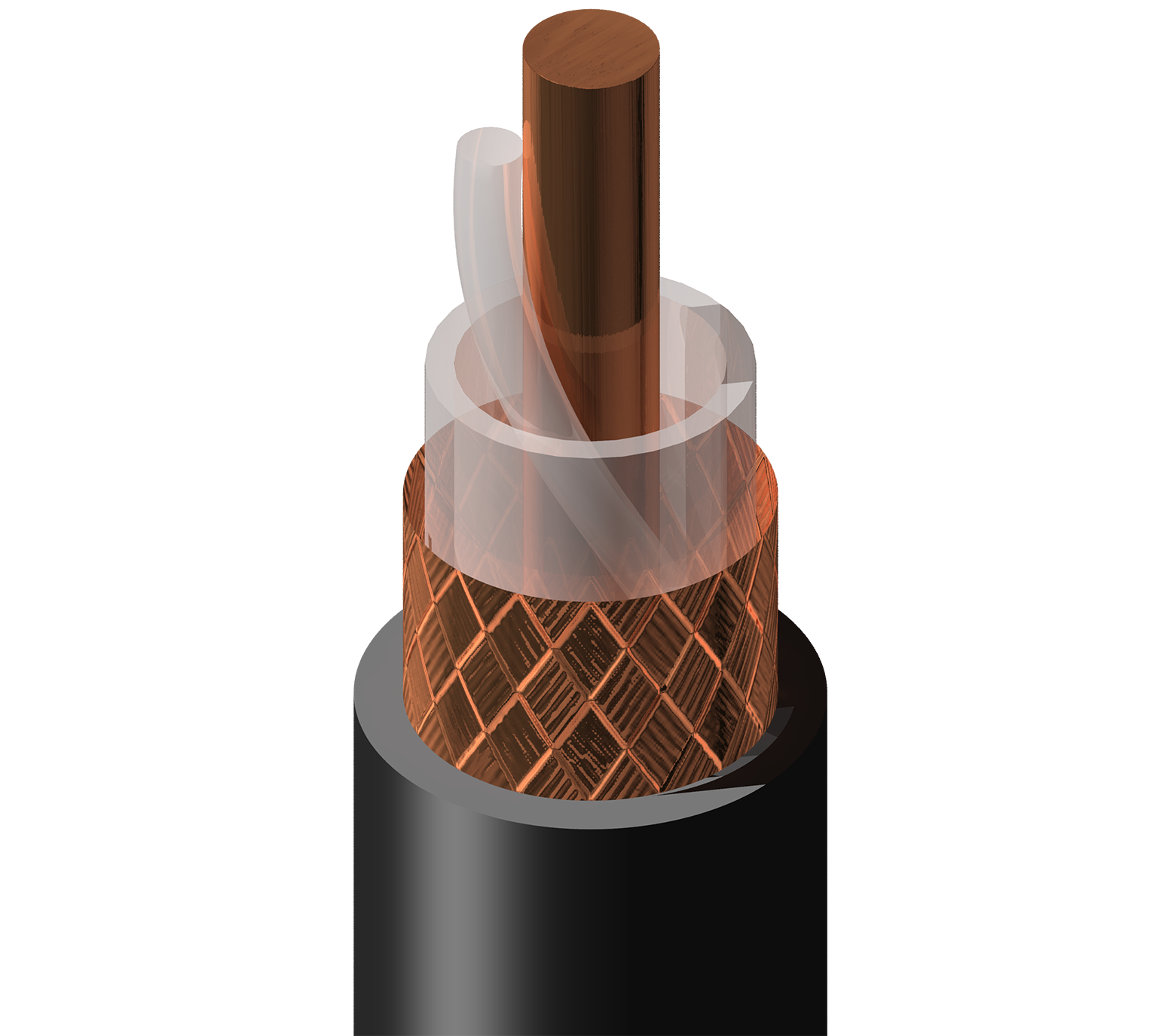

同轴电缆 93Ω RG-62A/U 型，22 AWG 实心裸铜包钢，半固体聚乙烯绝缘，裸铜编织屏蔽（95% 覆盖率），PVC 护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
9269
5 的 5

规格

Expand All

适合应用

计算机、仪器仪表

RG型

62

导体

Size Stranding Nom. Diameter Material
22 AWG Solid 0.025 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.146 in (3.71 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.239 in (6.07 mm)

线缆外廓直径（标称）

0.239 in (6.07 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.30 dB/100ft
10 MHz 0.90 dB/100ft
50 MHz 1.90 dB/100ft
100 MHz 2.70 dB/100ft
200 MHz 3.80 dB/100ft
400 MHz 5.30 dB/100ft
700 MHz 7.30 dB/100ft
900 MHz 8.20 dB/100ft
1000 MHz 8.70 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
41.2 Ohm/1000ft 2.9 Ohm/1000ft (9.5 Ohm/km) 13.5 pF/ft (44.3 pF/m) 93 Ohm 84%

电压

UL Voltage Rating Voltage Rating
300 V (CM), 30 V (UL AWM 1478) 300 V RMS

温度

UL Temperature Operating
60°C -40°C to +60°C

弯曲半径

Installation Min.
2.4 in (61 mm)

最大拉伸张力

88 lb (40 kg)

线缆毛重

34 磅/1000 英尺

环境适应性

室内/室外，室内，耐晒 - 仅黑色，架空 - 承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL荷载

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CL2, CM

AWM合规性

AWM 1478

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

P-MSHA-SC-182/3，IBM 零件编号 323921

静压室编号

89269, 87269, 82269

更新和修订

修订号：0.488 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.488 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9269 A8RU1000 米色 非盘绕式 1,000 ft 612825226079
9269 010500 黑色 线盘 500 ft 612825226154 C
9269 010U500 黑色 非盘绕式 500 ft 612825226109
9269 0101000 黑色 线盘 1,000 ft 612825226116
9269 010U1000 黑色 非盘绕式 1,000 ft 612825226093
9269 0101640 黑色 线盘 1,640 ft 612825226123 C
9269 0102000 黑色 线盘 2,000 ft 612825226130 C
9269 0103280 黑色 线盘 3,280 ft 612825226147 C
9269 0105000 黑色 线盘 5,000 ft 612825226161 C
9269 060U1000 铬黄 非盘绕式 1,000 ft 612825226178
9269 003U1000 橙色 非盘绕式 1,000 ft 612825226086
