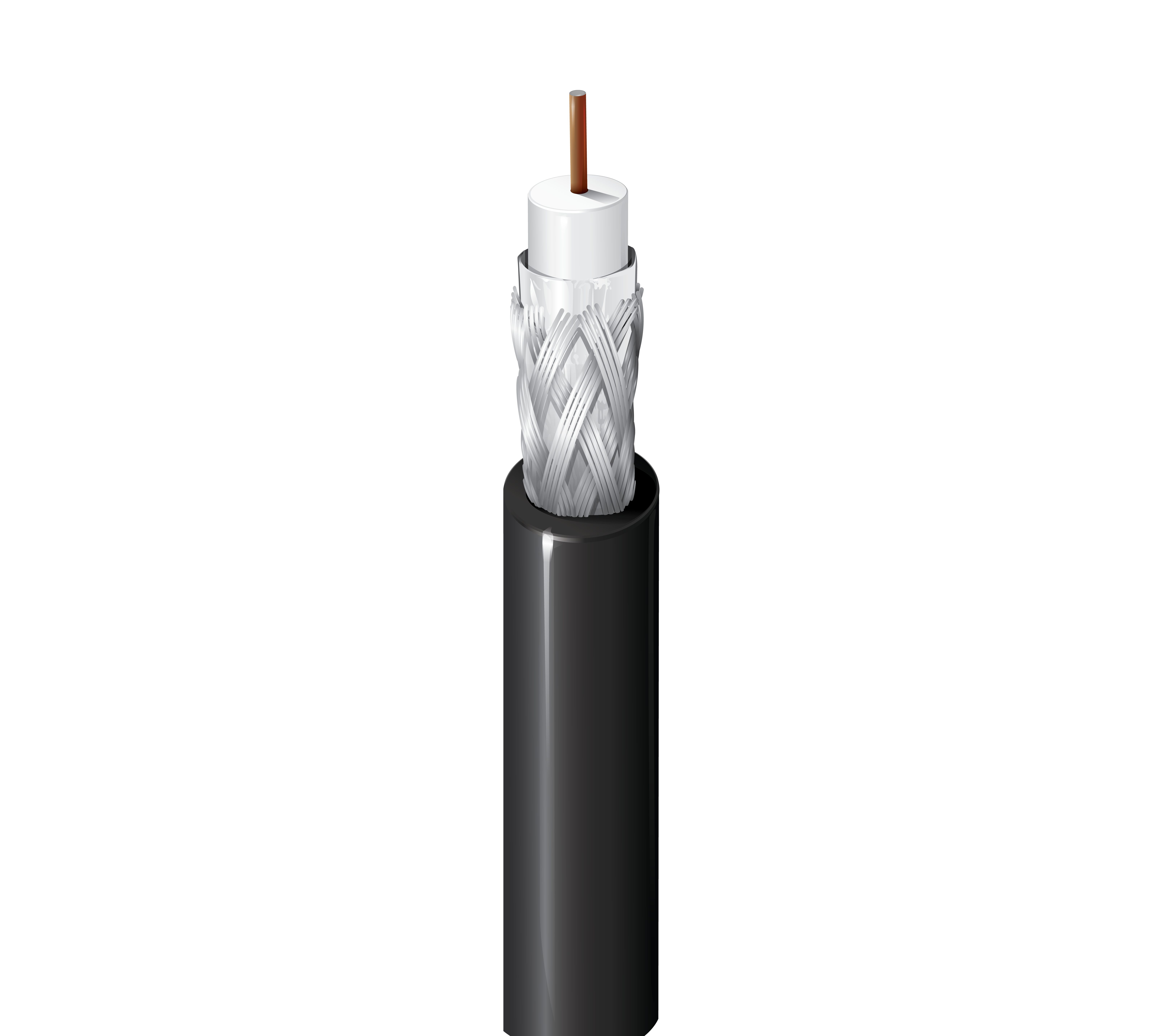

1523R

宽带同轴线缆, 11系列, 14 AWG实心BCCS, 箔 + 60%铝编织, PVC护套, CMR

宽带同轴线缆, 11系列, 14 AWG实心裸铜包钢导体, PE绝缘, 箔 + 60%铝编织屏蔽, PVC护套, CMR

索取报价

分享

获得产品提醒

规格

报告错误

适合应用	宽带, 有线电视（CATV), 射频分接线缆, 空中 (OTA) 天线

串行型	11

尺寸	绞合	标称直径	材料
14AWG	实心	0.064英寸	BCCS - 裸铜包钢

材料	标称绝缘直径	色标
PE——聚乙烯（泡沫）	0.280 in（7.11 mm）	白色

层级	外屏蔽型	材料	材料商品名称	覆盖率
1	屏蔽胶带	三层复合（铝+聚乙烯+铝）	Duobond® II	100%
2	编织	铝		60%

材料	标称直径
PVC - 聚氯乙烯	0.400 in（10.2 mm）

线缆外廓直径（标称）	0.400 in（10.2 mm）

频率	分钟结构回波损耗
5 - 1000 MHz	20 dB

频率	最大衰减值
5 MHz	0.38 dB/100ft
55 MHz	0.96 dB/100ft
211 MHz	1.90 dB/100ft
250 MHz	2.05 dB/100ft
270 MHz	2.13 dB/100ft
300 MHz	2.25 dB/100ft
330 MHz	2.35 dB/100ft
350 MHz	2.42 dB/100ft
400 MHz	2.47 dB/100ft
450 MHz	2.75 dB/100ft
500 MHz	2.90 dB/100ft
550 MHz	3.04 dB/100ft
600 MHz	3.18 dB/100ft
750 MHz	3.65 dB/100ft
870 MHz	4.06 dB/100ft
1000 MHz	4.35 dB/100ft

标称导体DCR	标称外屏蔽DCR	导体到屏蔽标称电容	标称特性阻抗	标称传输速度
12 Ohm/1000ft	4.1 Ohm/1000ft (13 Ohm/km)	16.3 pF/ft (53.5 pF/m)	75 Ohm	83%

UL额定电压
300 V (CMR, CMG)

UL温度	运行
60°C	-30°C至+80°C

安装最小值
4.0 in（100 mm）

最大拉伸张力	260 lb（120 kg）
线缆毛重	60 lb/1000ft

环境适应性	室内 - 立管，室内，架空 - 仅黑色且由承力吊索支撑
可持续发展	CA Prop 65
阻燃性/遇火反应	UL1666垂直立管
NEC/UL合规性	CMR, CATVR
CEC / C（UL）合规性	CMG
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)
APAC合规性	中国RoHS II（GB/T26572-2011）
其他标准合规性	ANSI/SCTE 74

更新和修订	修订编号：0.482 修订日期：2024年04月29日

零件编号

货号	颜色	收起类型	长度	UPC
1523R 010500	黑色	线盘	500 ft	612825117124
1523R 0101000	黑色	线盘	1,000 ft	612825117117
