产品编号: 7784ELW

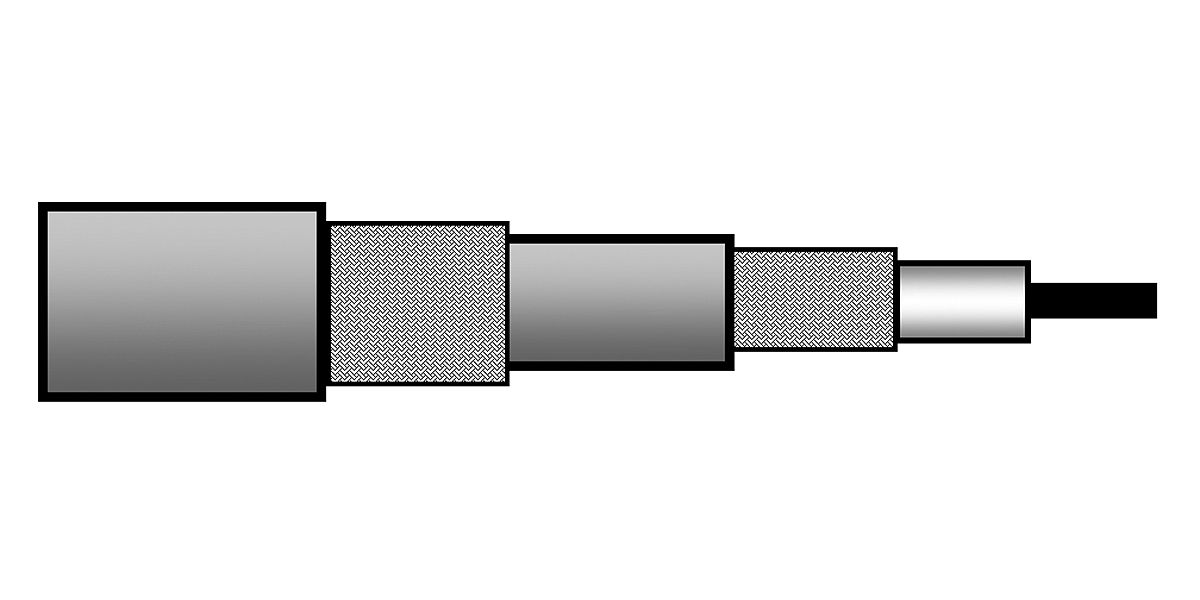

7784ELW - 三同轴 11、15 AWG 实心 BC、双 BC 编织线、LSZH-C 接头

三同轴 11、15 AWG 实心铜导体、PE 绝缘、80% 裸铜编织屏蔽、LSZH 绝缘、80% 裸铜编织屏蔽、LSZH 护套。

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
7784ELW
  • 7784ELW
1 的 1

规格

Expand All

适合应用

模拟视频；将摄像头与CCU（摄像头控制单元）互连

串行型

三轴 8/11/14

导体

No. of Elements Size Stranding Nom. Diameter Material
1 15 AWG Solid 1.4 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 6.5 mm (0.26 in)

内屏蔽

Shield Type Material Coverage
Braid Bare Copper (BC) 80%

内护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8.5 mm (0.33 in)

外屏蔽

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 80%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 11.3 mm (0.445 in)

衰减

Frequency Nom. Attenuation
1 MHz 0.5 dB/100m
3.58 MHz 1 dB/100m
5 MHz 1.2 dB/100m
7 MHz 1.3 dB/100m
10 MHz 1.6 dB/100m
67.5 MHz 4.1 dB/100m
71.5 MHz 4.3 dB/100m
88.5 MHz 4.8 dB/100m
100 MHz 5.2 dB/100m
135 MHz 6 dB/100m
143 MHz 6.2 dB/100m
180 MHz 7.1 dB/100m
270 MHz 8.7 dB/100m
300 MHz 9 dB/100m
360 MHz 10.2 dB/100m
540 MHz 12.8 dB/100m
720 MHz 15 dB/100m
750 MHz 15.4 dB/100m
1000 MHz 18.2 dB/100m
1500 MHz 23 dB/100m
2000 MHz 27.4 dB/100m
2250 MHz 29.4 dB/100m
3000 MHz 35.1 dB/100m

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
11.2 Ohm/km (3.41 Ohm/1000ft) 6.5 Ohm/km (2.0 Ohm/1000ft) 7 Ohm/km (2.1 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

屏蔽

Frequency Min. Screening Attenuation
30 - 850 MHz 75 dB

电压

Voltage Rating
400 V RMS

额定电压表注释

最大工作

温度

Operating Installation Storage
-30°C To +70°C -5°C To +70°C -30°C To +70°C

弯曲半径

Stationary Min.
110 mm (4.3 in)

最大拉伸张力

300 N (67 lbf)

环境适应性

室内/户外 - Euroclass Cca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

CENELEC合规性

EN 50117-1， EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

其他标准合规性

SDTV/HDTV

更新和修订

修订编号：0.8 修订日期：09-07-2025

更新和修订

修订编号：0.8 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
7784ELW.001000 白色 线盘 1,000 m 8719605221155
