产品编号: 7785ECH

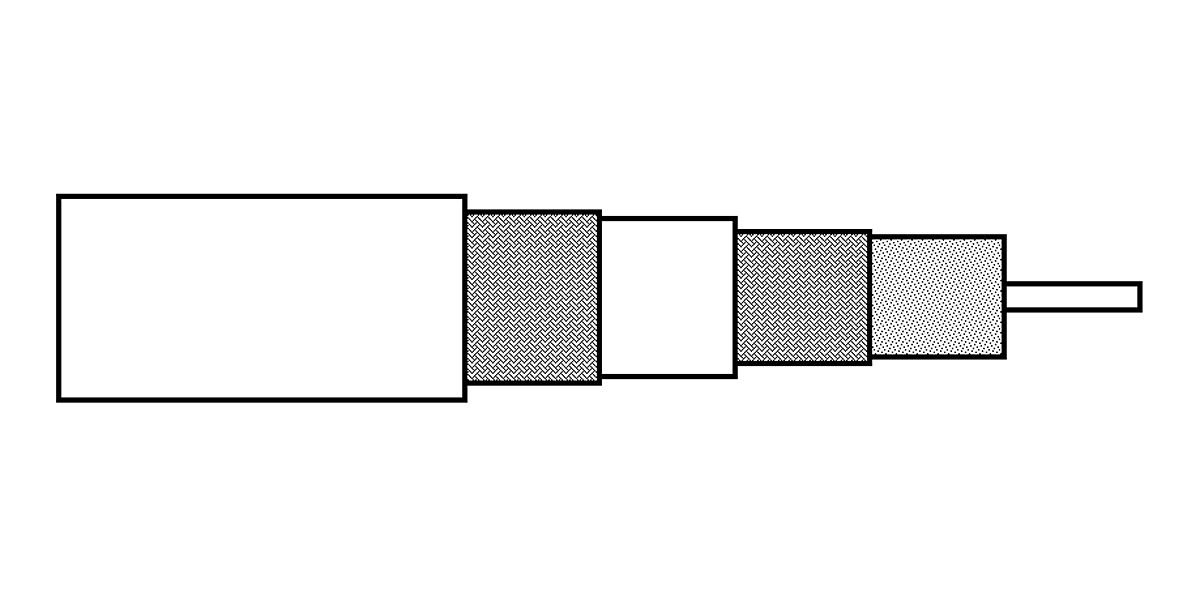

7785ECH - 三同轴 14、11 AWG Str BC、双 BC 编织、LSZH-C Jkt

三同轴 14、11 AWG（7x21）绞合裸铜导体、PE 绝缘、80% 裸铜编织屏蔽、LSZH 绝缘、80% 裸铜编织屏蔽、LSZH 护套。 IEC 60332-3-24。

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
7785ECH
5 的 5

规格

Expand All

适合应用

模拟视频；将摄像头与CCU（摄像头控制单元）互连

串行型

三轴 8/11/14

导体

No. of Elements Size Stranding Nom. Diameter Material
1 12 AWG Stranded 2.2 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 9.7 mm (0.38 in)

内屏蔽

Shield Type Material Coverage
Braid Bare Copper (BC) 80%

内护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 11.9 mm (0.469 in)

外屏蔽

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 80%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 14.5 mm

衰减

Frequency Nom. Attenuation
1 MHz 0.4 dB/100m
10 MHz 1.3 dB/100m
20 MHz 1.7 dB/100m
40 MHz 2.5 dB/100m
50 MHz 2.8 dB/100m
60 MHz 3.1 dB/100m
100 MHz 4.2 dB/100m
270 MHz 7 dB/100m
300 MHz 7.6 dB/100m
540 MHz 10.1 dB/100m
1000 MHz 14.3 dB/100m

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
5.7 Ohm/km 6.4 Ohm/km (2.0 Ohm/1000ft) 4.1 Ohm/km (1.2 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

屏蔽

Frequency Min. Screening Attenuation
30 - 850 MHz 75 dB

温度

Operating Installation Storage
-30°C To +70°C -5°C To +70°C -30°C To +70°C

弯曲半径

Stationary Min.
150 mm (5.9 in)

最大拉伸张力

550 N (120 lbf)

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2, IEC 60332-3-24, CEI 20-22-3

CPR合规性

CPR Euroclass：Eca

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订编号：0.222 修订日期：09-07-2025

更新和修订

修订编号：0.222 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
7785ECH.01500 红色 线盘 500 m 8719605014719
7785ECH.012000 红色 线盘 2,000 m 8719605124777
