产品编号: 9L26034

扁平灰色带状电缆 .050" 间距，9L260XX 系列，#26-34c，PVC 绝缘

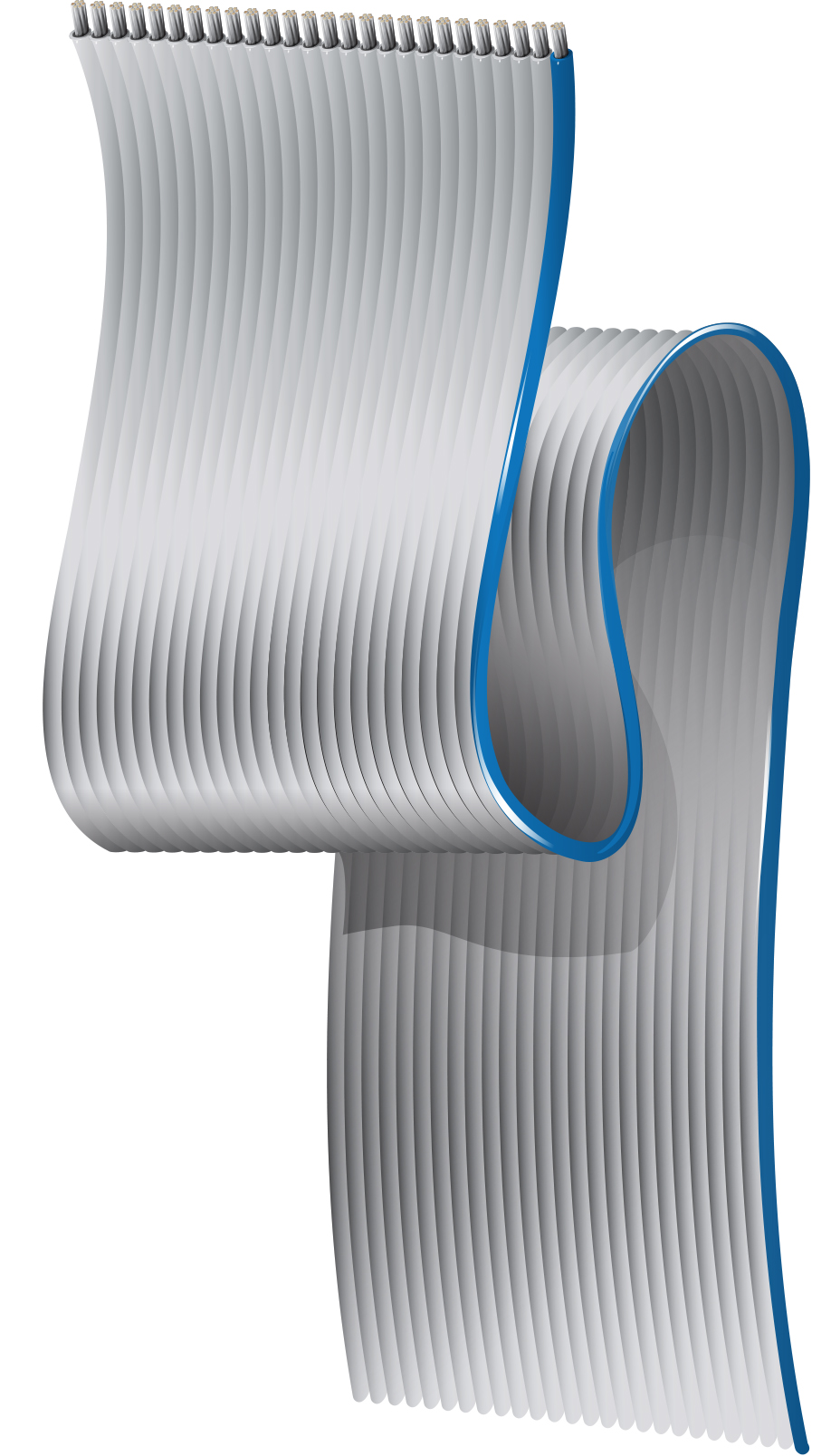

扁平灰色带状电缆，间距 .050"，9L260XX 系列，34 芯，26 AWG (7x34) 镀锡铜，PVC 绝缘

  • 上架时间:
    全球
  • 状态:
    有源
9L26034
5 的 5

规格

Expand All

适合应用

内部互连、电子设备内部布线、可靠地批量端接至标准 IDC 连接器

导体

AWG Stranding Material
26 7x34 TC - Tinned Copper

导体数

34

绝缘

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.010 in

颜色表

Color
Gray

颜色图表1 表格注释

第一根线芯带蓝色条纹

导体间距

.050 +/- .002 英寸

导体间距，中心-中心，外侧

1.650 + /- .011 英寸

外部护套1，标称宽度

1.700 +/- .011 in

外部护套1，扁平段标称厚度

0.039 in

导体DCR

Nominal Conductor DCR
43 Ohm/1000ft

电容

Element Nom. Capacitance Conductor to Conductor
@ 1 kHz (GSG) 23 pF/ft
@ 1 MHz (GS) 11 pF/ft
@ 1 MHz (GSG) 18 pF/ft

最小绝缘电阻

10,000 兆欧姆

电感

Element Nominal Inductance
@ 1 MHz (GS) 0.23 µH/ft
@ 1 MHz (GSG) 0.15 µH/ft

阻抗

Nominal Balanced Characteristic Impedance Description Nominal Characteristic Impedance Nominal Characteristic Impedance Description
(GS) 135 Ohm (GS)
(GSG) 90 Ohm (GSG)

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
10 MHz 3.9 dB/100ft
20 MHz 6.4 dB/100ft
30 MHz 8.7 dB/100ft
40 MHz 13 dB/100ft
50 MHz 16.9 dB/100ft
60 MHz 20.1 dB/100ft
70 MHz 22.5 dB/100ft
80 MHz 23.9 dB/100ft
90 MHz 25.1 dB/100ft
100 MHz 26.4 dB/100ft

高频表（标称/典型）注释

GS=接地-信号模式; GSG=接地-信号-接地模式

延迟

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.48 ns/ft 68%

不平衡串扰

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length 5.2 6.2 3 ns
10 ft. sample length 4.2 5 5 ns
10 ft. sample length 3.3 3.8 7 ns

电流

Max. Recommended Current [A]
1.5 Amps per Conductor at 20ºC

电压

Dielectric Withstand Voltage UL Voltage Rating
2000 V 300 V

工作温度范围

-40°C 至 +105°C

线缆毛重

56 lbs/1000ft

最小弯曲半径（整体线缆）

2.4

最小短轴弯曲半径

0.5 in

UL AWM型号合规性

AWM 2651

CSA AWM合规性

I A

欧盟指令合规性

是

欧盟CE标志

是

CA Prop 65（针对线缆的CJ）

是

MII 命令 #39（中国 RoHS）

是

适合性 - 室内

是

UL阻燃性

VW-1

UL额定电压

300 V

静压室（是/否）

否

更新和修订

修订编号：0.327 修订日期：02-03-2025

更新和修订

修订编号：0.327 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 长度 UPC
9L26034 008H100 灰色 100 ft 612825221562
