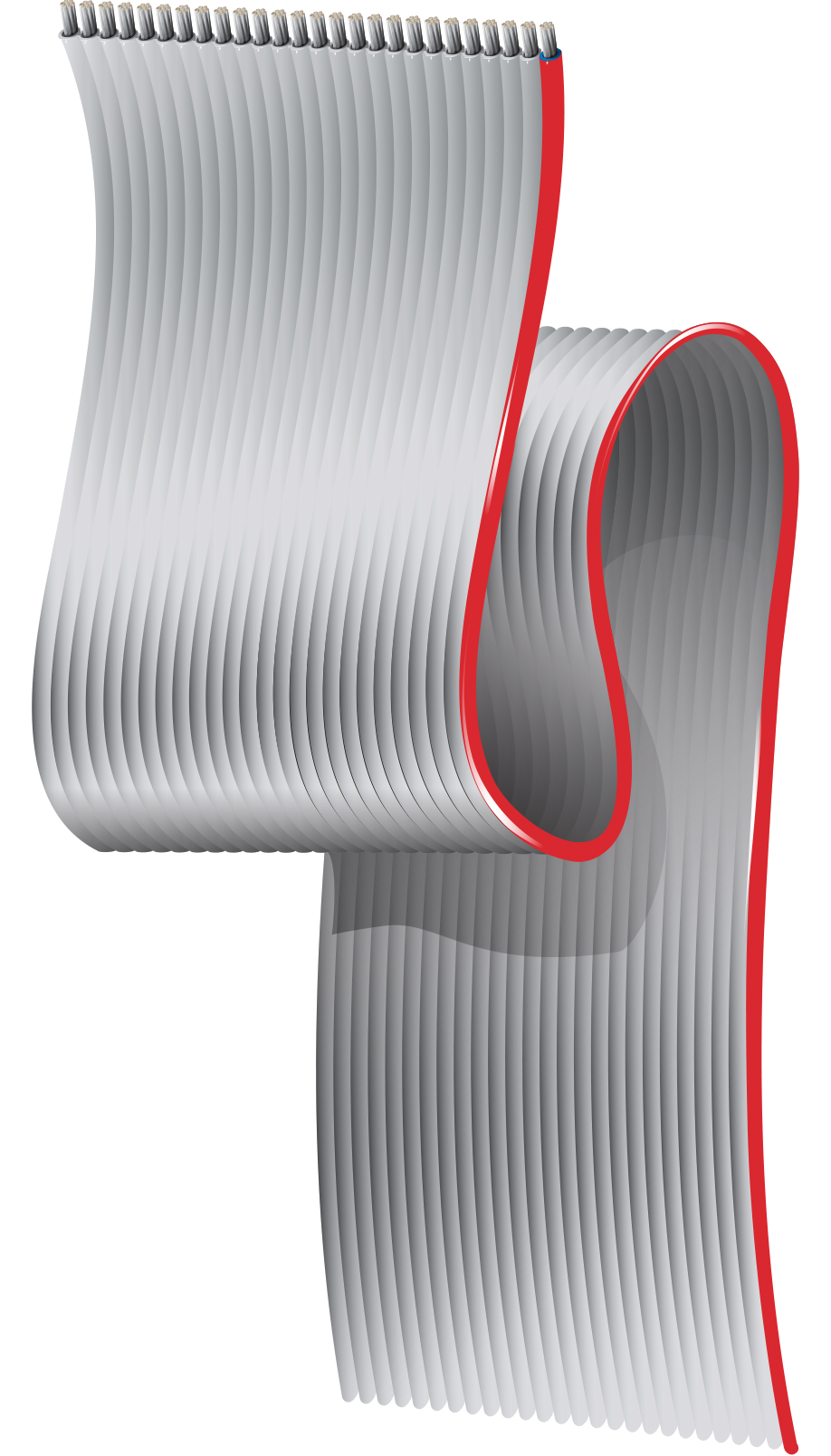

扁平带状线缆-9L28025

扁平灰色带状电缆，间距 .050"，9L280XX 系列，25 芯，28 AWG (7x36) 镀锡铜，PVC 绝缘

上架时间:

全球
状态:

有源

报价

9L28025

规格
零件编号
资源

规格

产品概述

适合应用	内部互连、电子设备内部布线、可靠地批量端接至标准 IDC 连接器

物理特性（总体）

导体

AWG	Stranding	Material
28	7x36	TC - Tinned Copper

导体数	25

绝缘

Material	Nominal Wall Thickness
PVC - Polyvinyl Chloride	0.010 in

颜色表

Color
Gray

颜色图表1 表格注释	第一根导体带红色条纹

构造和尺寸

导体间距	.050 +/- .002 英寸
导体间距，中心-中心，外侧	1.200 + /- .008 英寸

外部护套1，标称宽度	1.250 +/- .008 in
外部护套1，扁平段标称厚度	0.035 in

电气特性

导体DCR

Nominal Conductor DCR
68.2 Ohm/1000ft

电容

Element	Nom. Capacitance Conductor to Conductor
@ 1 kHz (GSG)	18 pF/ft
@ 1 MHz (GS)	10 pF/ft
@ 1 MHz (GSG)	15 pF/ft

最小绝缘电阻	10,000 兆欧姆

电感

Element	Nominal Inductance
@ 1 MHz (GS)	0.29 µH/ft
@ 1 MHz (GSG)	0.2 µH/ft

阻抗

Nominal Balanced Characteristic Impedance Description	Nominal Characteristic Impedance	Nominal Characteristic Impedance Description
(GS)	150 Ohm	(GS)
(GSG)	105 Ohm	(GSG)

高频（标称/典型）

Frequency [MHz]	Nom. Insertion Loss
10 MHz	2.8 dB/100ft
20 MHz	4.8 dB/100ft
30 MHz	6.5 dB/100ft
40 MHz	8.3 dB/100ft
50 MHz	9.8 dB/100ft
60 MHz	12 dB/100ft
70 MHz	13 dB/100ft
80 MHz	14 dB/100ft
90 MHz	15.8 dB/100ft
100 MHz	17 dB/100ft

高频表（标称/典型）注释	GS=接地-信号模式; GSG=接地-信号-接地模式

延迟

Nominal Delay	Nominal Velocity of Propagation (VP) [%]
1.40 ns/ft	72%

不平衡串扰

Element	Typical Unbalanced NEXT %	Typical Unbalanced FEXT %	Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length	4.8	7	3 ns
10 ft. sample length	3.5	4.7	5 ns
10 ft. sample length	3	3	7 ns

电流

Max. Recommended Current [A]
1 Amp per Conductor at 20ºC

电压

Dielectric Withstand Voltage	UL Voltage Rating
2000 V	300 V

温度范围

工作温度范围	-40°C 至 +105°C

机械特性

线缆毛重	29 lbs/1000ft
安装时的最小弯曲半径	2.5 in
最小短轴弯曲半径	2.5 in

标准

UL AWM型号合规性	AWM 2651
CSA AWM合规性	I A

适用环境和其他计划

欧盟指令 2000/53/EC（ELV）	是
欧盟指令 2011/65/EU（RoHS 2）	是
欧盟指令 2012/19/EU（WEEE）	是
欧盟指令 2015/863/EU（RoHS 2 修正案）	是
欧盟指令合规性	是
欧盟CE标志	是
CA Prop 65（针对线缆的CJ）	是
MII 命令 #39（中国 RoHS）	是

适合性

适合性 - 室内	是

可燃性、LS0H、毒性测试

UL阻燃性	VW-1
UL额定电压	300 V

静压室/非静压室

静压室（是/否）	否

历史

更新和修订	修订编号：0.352 修订日期：02-03-2025

信息

更新和修订	修订编号：0.352 修订日期：02-03-2025

Report An Error

零件编号

货号	颜色	长度	UPC
9L28025 008H100	灰色	100 ft	612825221661
