产品编号: 9L30050

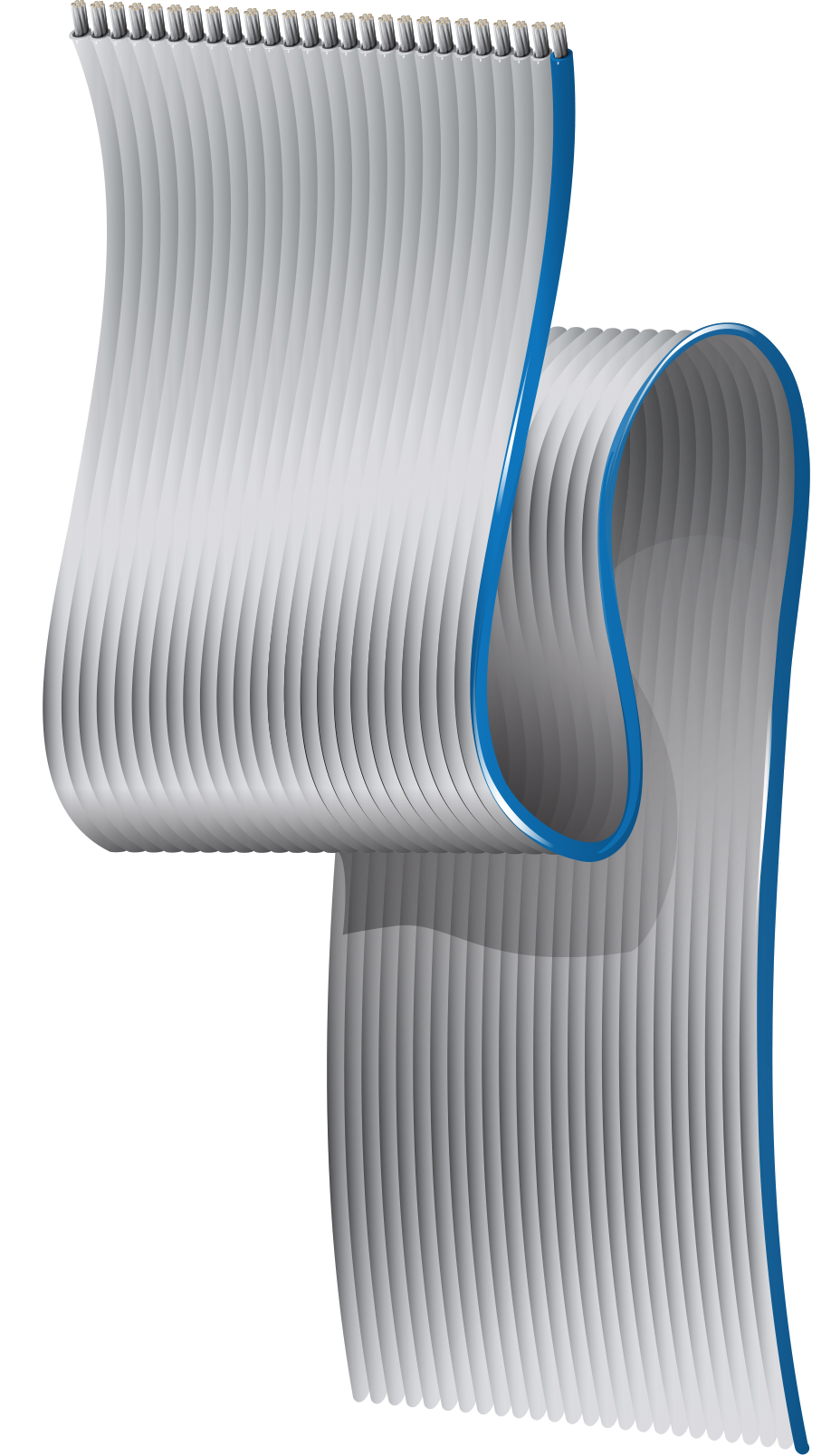

扁平灰色带状电缆 .025 英寸间距，9L300XX 系列，#30-50c，PVC 绝缘

微型扁平灰色带状电缆，间距 .025 英寸，9L300XX 系列，50 芯，30 AWG (7x38) 镀锡铜，PVC 绝缘

  • 上架时间:
    全球
  • 状态:
    有源
9L30050
  • 9L30050
1 的 1

规格

Expand All

适合应用

内部互连、电子设备内部布线、更高的信号密度、设计灵活性、可靠的批量端接至标准 IDC 连接器

导体

AWG Stranding Material
30 7x38 TC - Tinned Copper

导体数

50

绝缘

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.008 in

颜色表

Color
Gray

颜色图表1 表格注释

第一根导体带红色条纹

导体间距

.025 +/- .002 英寸

导体间距，中心-中心，外侧

1.225 +/- .007 英寸

外部护套1，标称宽度

1.250 +/- .007 in

外部护套1，扁平段标称厚度

0.027 in

导体DCR

Nominal Conductor DCR
108 Ohm/1000ft

电容

Element Nom. Capacitance Conductor to Conductor
@ 1 kHz (GS) 18 pF/ft
@ 1 kHz (GSG) 32 pF/ft
@ 1 MHz (GS) 14 pF/ft
@ 1 MHz (GSG) 24 pF/ft

最小绝缘电阻

10,000 兆欧姆

电感

Element Nominal Inductance
@ 1 MHz (GS) 0.21 µH/ft
@ 1 MHz (GSG) 0.14 µH/ft

阻抗

Nominal Balanced Characteristic Impedance Description Nominal Characteristic Impedance Nominal Characteristic Impedance Description
(GS) 105 Ohm (GS)
(GSG) 70 Ohm (GSG)

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
10 MHz 5.4 dB/100ft
20 MHz 9.5 dB/100ft
30 MHz 14.1 dB/100ft
40 MHz 18 dB/100ft
50 MHz 20.1 dB/100ft
60 MHz 24.9 dB/100ft
70 MHz 26.5 dB/100ft
80 MHz 30 dB/100ft
90 MHz 30.6 dB/100ft
100 MHz 33 dB/100ft

高频表（标称/典型）注释

GSG=接地-信号-接地模式

延迟

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.52 ns/ft 66%

不平衡串扰

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length 6 7.1 3 ns
10 ft. sample length 5.4 7 5 ns
10 ft. sample length 5 6.6 7 ns

电流

Max. Recommended Current [A]
0.5 Amps per Conductor at 20ºC

电压

Dielectric Withstand Voltage UL Voltage Rating
2000 V 150 V

工作温度范围

-40°C 至 +105°C

线缆毛重

33 lbs/1000ft

最小短轴弯曲半径

0.5 in

UL AWM型号合规性

AWM 2678

CSA AWM合规性

II A

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

是

欧盟CE标志

是

CA Prop 65（针对线缆的CJ）

是

MII 命令 #39（中国 RoHS）

是

适合性 - 室内

是

UL阻燃性

VW-1

UL额定电压

150 V

静压室（是/否）

否

更新和修订

修订编号：0.325 修订日期：02-03-2025

更新和修订

修订编号：0.325 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 长度 UPC
9L30050 008H100 灰色 100 ft 612825221777
