产品编号: 8523

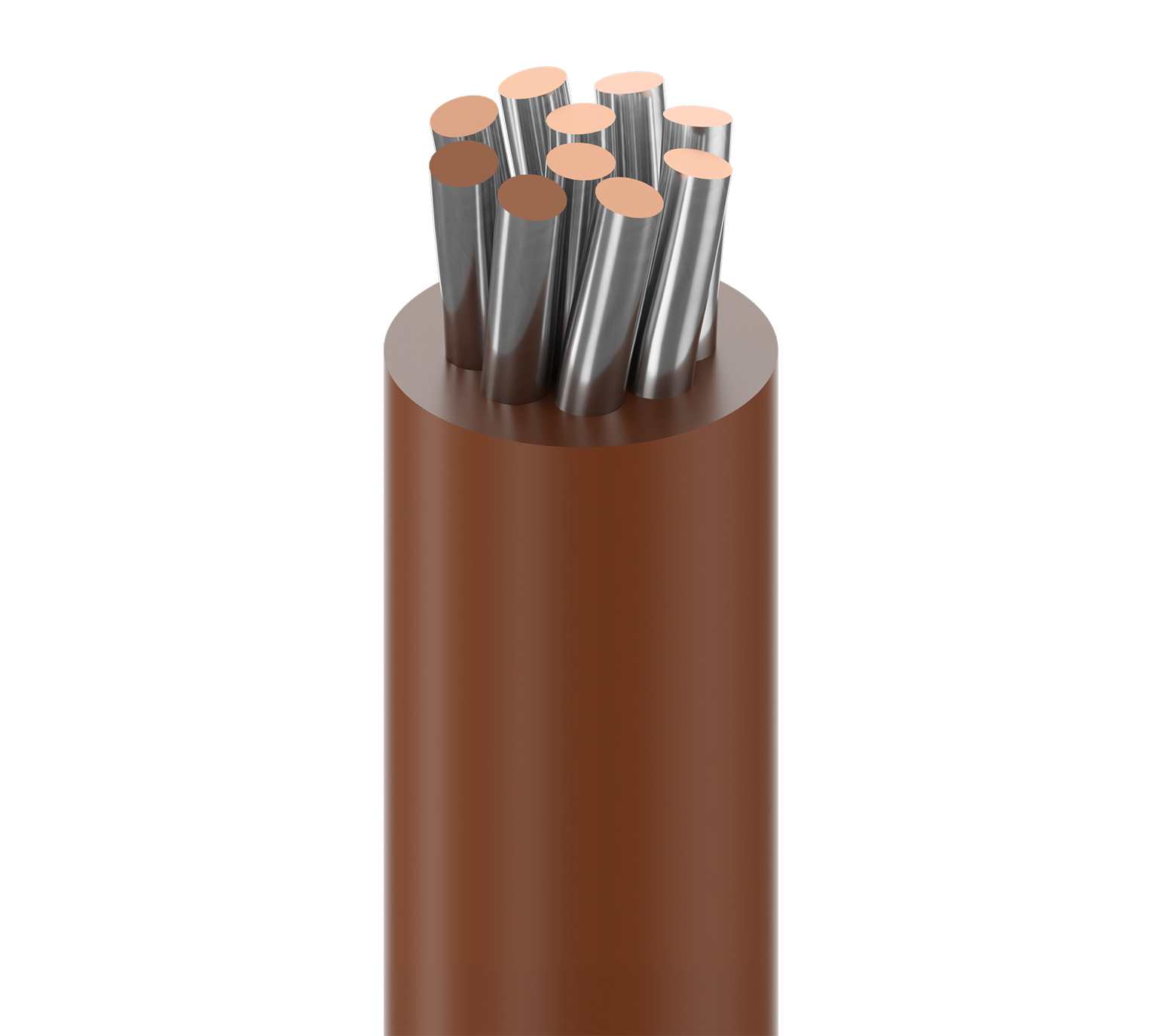

导线，#20 Str TC，PVC 插入件，类型 MW MIL-W-76C-PVC

低温塑料导线，20AWG（10x30）镀锡铜，PVC 绝缘，MW 型 MIL-W-76C-PVC，1000V，80C

  • 上架时间:
    全球
  • 状态:
    有源
8523
  • 8523
1 的 1

规格

Expand All

适合应用

互连电路、计算机和电子设备的内部接线、（MW 型）MIL-W-76C- 低温应用

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 20 AWG 10x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.07 in (1.8 mm)

线缆外廓直径（标称）

0.070 in (1.8 mm)

电气设备

Nom. Conductor DCR Max. Current
9.85 Ohm/1000ft Single conductor in free air @ 30ºC: 12.0 A

电压

Voltage Rating
1000 V RMS

温度

UL Temperature Operating
80°C -40°C To +80°C

弯曲半径

Stationary Min. Installation Min.
0.07 in (1.8 mm) 0.07 in (1.8 mm)

最大拉伸张力

13 lb (5.9 kg)

线缆毛重

5 磅/1000 英尺

环境适应性

户外

可持续发展

CA Prop 65

军用合规性

MIL-W-76C 型 MWP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.486 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 搭建将以两件（+ 或 -) 每卷 10%，最小长度为 100' ., A - 库存条纹颜色。

更新和修订

修订编号：0.486 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 搭建将以两件（+ 或 -) 每卷 10%，最小长度为 100' ., A - 库存条纹颜色。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8523 010100 黑色 线盘 100 ft 612825347859
8523 0101000 黑色 线盘 1,000 ft 612825211976 P
8523 013100 深蓝色 线盘 100 ft 612825211990
8523 0131000 深蓝色 线盘 1,000 ft 612825212003 P
8523 006100 浅蓝色 线盘 100 ft 612825211877
8523 0061000 浅蓝色 线盘 1,000 ft 612825211884 P
8523 001100 棕色 线盘 100 ft 612825211754
8523 0011000 棕色 线盘 1,000 ft 612825347842 P
8523 008100 灰色 线盘 100 ft 612825211914
8523 0081000 灰色 线盘 1,000 ft 612825211921 P
8523 005100 深绿色 线盘 100 ft 612825211853
8523 0051000 深绿色 线盘 1,000 ft 612825211860 P
8523 003100 橙色 线盘 100 ft 612825211808
8523 0031000 橙色 线盘 1,000 ft 612825211815 P
8523 002100 红色 线盘 100 ft 612825211778
8523 0021000 红色 线盘 1,000 ft 612825211785 P
8523 007100 紫色 线盘 100 ft 612825211891
8523 0071000 紫色 线盘 1,000 ft 612825211907 P
8523 009100 白色 线盘 100 ft 612825211938
8523 0091000 白色 线盘 1,000 ft 612825211945 P
8523 0141000 白色、黑色条纹 线盘 1,000 ft 612825212010 A
8523 018100 白色、蓝色条纹 线盘 100 ft 612825212034 A
8523 0181000 白色、蓝色条纹 线盘 1,000 ft 612825212041 A
8523 0211000 白色、灰色条纹 线盘 1,000 ft 612825212058 A
8523 0161000 白色、绿色条纹 线盘 1,000 ft 612825212027 A
8523 004100 黄色 线盘 100 ft 612825211822
8523 0041000 黄色 线盘 1,000 ft 612825211839 P
