产品编号: 8917

引线，#16 Str TC，PVC 插件，AWM 1015 AWM 1230

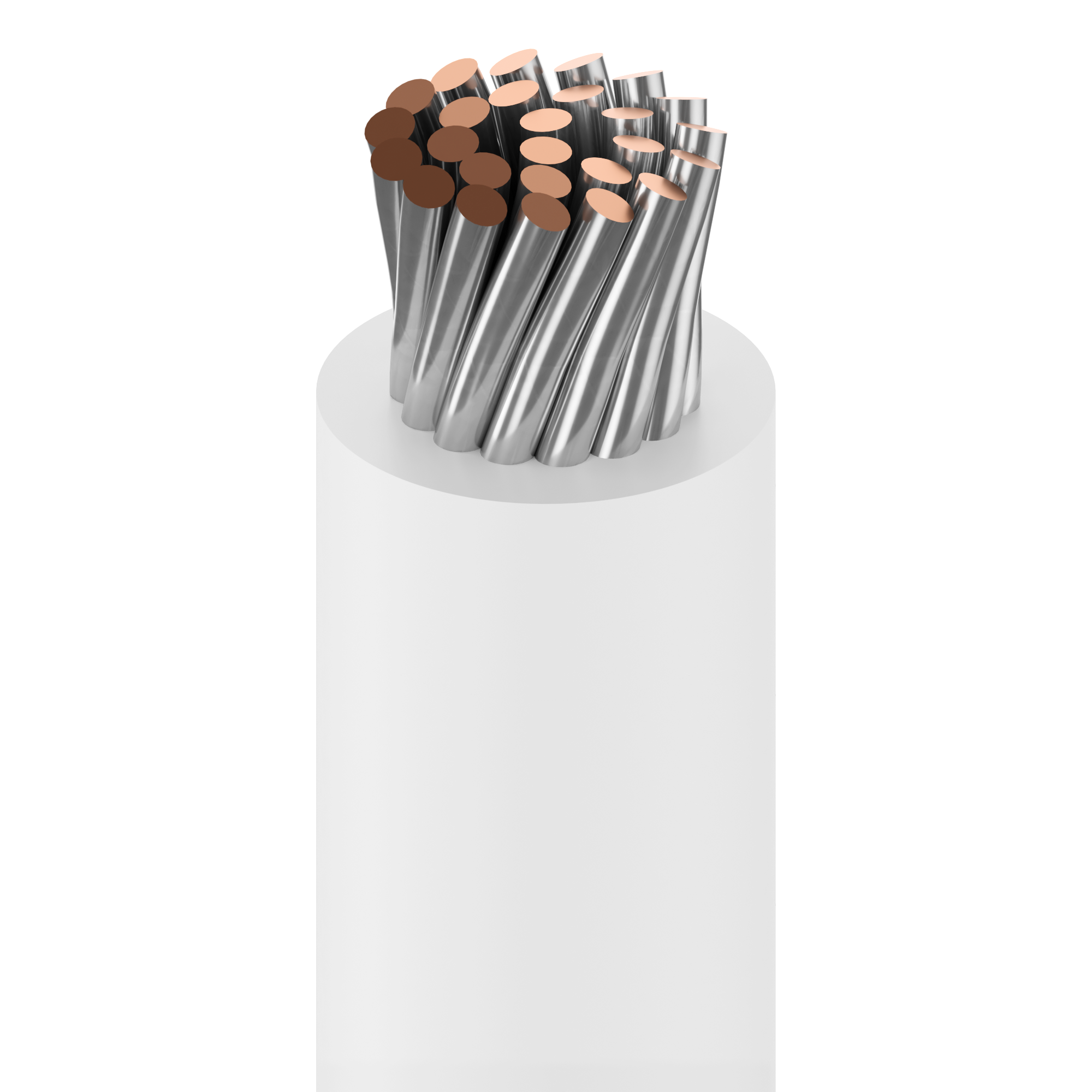

低温塑料导线，16AWG（26x30）镀锡铜，PVC 绝缘，AWM 1015 AWM 1230 CSA TYPE TEW JQA-F 600V 105C

  • 上架时间:
    全球
  • 状态:
    有源
8917
  • 8917
1 的 1

规格

Expand All

适合应用

互连电路、计算机及电子设备内部连线、家电内部连线、机床线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 16 AWG 26x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.123 in (3.12 mm)

线缆外廓直径（标称）

0.123 in (3.12 mm)

电气设备

Nom. Conductor DCR Max. Current
4.0 Ohm/1000ft Single conductor in free air @ 30ºC: 26 A

电压

UL Voltage Rating
600 V RMS

温度

UL Temperature Operating
105°C -30°C To +105°C

弯曲半径

Stationary Min. Installation Min.
1.23 in (31.2 mm) 1.23 in (31.2 mm)

最大拉伸张力

37 lb (17 kg)

线缆毛重

14 磅/1000 英尺

环境适应性

室内、室外

可持续发展

CA Prop 65

阻燃性/遇火反应

VW-1

NEC/UL合规性

MTW 第 310 条

AWM合规性

AWM 1015, AWM 1230, CSA AWM I A/B

CEC / C（UL）合规性

TEW

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.509 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, A - 库存条纹颜色。, P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 安装将以两件为准（+ 或 -）每卷 10%，最短长度为 100'。

更新和修订

修订编号：0.509 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, A - 库存条纹颜色。, P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 安装将以两件为准（+ 或 -）每卷 10%，最短长度为 100'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8917 010100 黑色 线盘 100 ft 612825219392
8917 010500 黑色 线盘 500 ft 612825348009
8917 0101000 黑色 线盘 1,000 ft 612825219408 P
8917 0105000 黑色 线盘 5,000 ft 612825219415 C P
8917 013100 深蓝色 线盘 100 ft 612825219453
8917 013500 深蓝色 线盘 500 ft 612825219477
8917 0131000 深蓝色 线盘 1,000 ft 612825219460 P
8917 0135000 深蓝色 线盘 5,000 ft 612825219484 C
8917 001100 棕色 线盘 100 ft 612825219019
8917 0011000 棕色 线盘 1,000 ft 612825219026 P
8917 0081000 灰色 线盘 1,000 ft 612825219286 C P
8917 005100 深绿色 线盘 100 ft 612825219194
8917 005500 深绿色 线盘 500 ft 612825219217
8917 0051000 深绿色 线盘 1,000 ft 612825219200 P
8917 189100 绿色，黄色条纹 线盘 100 ft 612825219521 A
8917 1891000 绿色，黄色条纹 线盘 1,000 ft 612825219538 C A
8917 003100 橙色 线盘 100 ft 612825219118
8917 0031000 橙色 线盘 1,000 ft 612825219125 P
8917 002100 红色 线盘 100 ft 612825219071
8917 002500 红色 线盘 500 ft 612825219095
8917 0021000 红色 线盘 1,000 ft 612825219088 C P
8917 0025000 红色 线盘 5,000 ft 612825219101 C
8917 0071000 紫色 线盘 1,000 ft 612825219248 P
8917 009100 白色 线盘 100 ft 612825219316
8917 009500 白色 线盘 500 ft 612825219330
8917 0091000 白色 线盘 1,000 ft 612825219323 P
8917 0095000 白色 线盘 5,000 ft 612825219347 C
8917 004100 黄色 线盘 100 ft 612825219156
8917 0041000 黄色 线盘 1,000 ft 612825219163 C P
