产品编号: 1212A

仪器医疗互连，#26-6c，TC，PVC，O/A 箔，PVC Jkt，CL2X

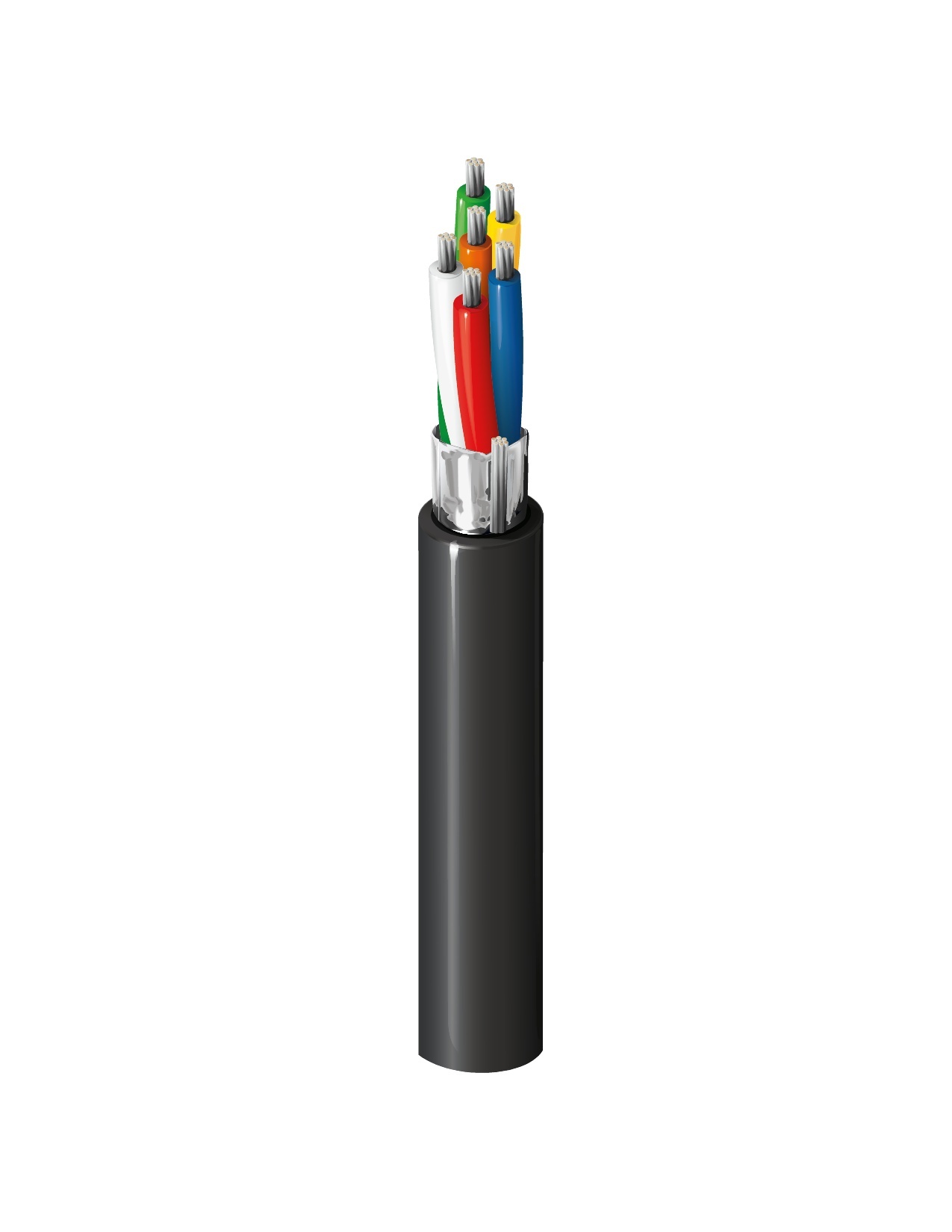

计算机、仪器 & 医疗互连，26 AWG 绞合 (7x34) 镀锡铜导体，PVC 绝缘，Duofoil® 屏蔽（100% 覆盖率），26 AWG 绞合镀锡铜排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
1212A
5 的 5

规格

Expand All

适合应用

与 Molex SEMMCONN/AMP SDL 连接器配合使用；计算机通信；医疗电子互连；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 6 26 7x34 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.048 in (1.2 mm) Red, Blue, Green, Orange, Yellow, White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 26 AWG (7x34) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.0365 in (0.927 mm) 0.220 in

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
44.4 Ohm/1000ft 26 pF/ft (85 pF/m) 60% 1.12 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

15.5 欧姆/1000 英尺（50.9 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
90°C -20°C To +80°C

弯曲半径

Stationary Min. Installation Min.
2.2 in (56 mm) 2.2 in

最大拉伸张力

22.4 lb (10.2 kg)

线缆毛重

26 磅/1000 英尺

环境适应性

防晒，埋设

阻燃性/遇火反应

VW-1，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CL2X 第 725 条

AWM合规性

AWM 2464

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

AMP是AMP, Inc.的注册商标。

更新和修订

修订编号：0.401 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.401 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
1212A 0101000 黑色 612825108467 C
1212A 010500 黑色 612825108474 C
