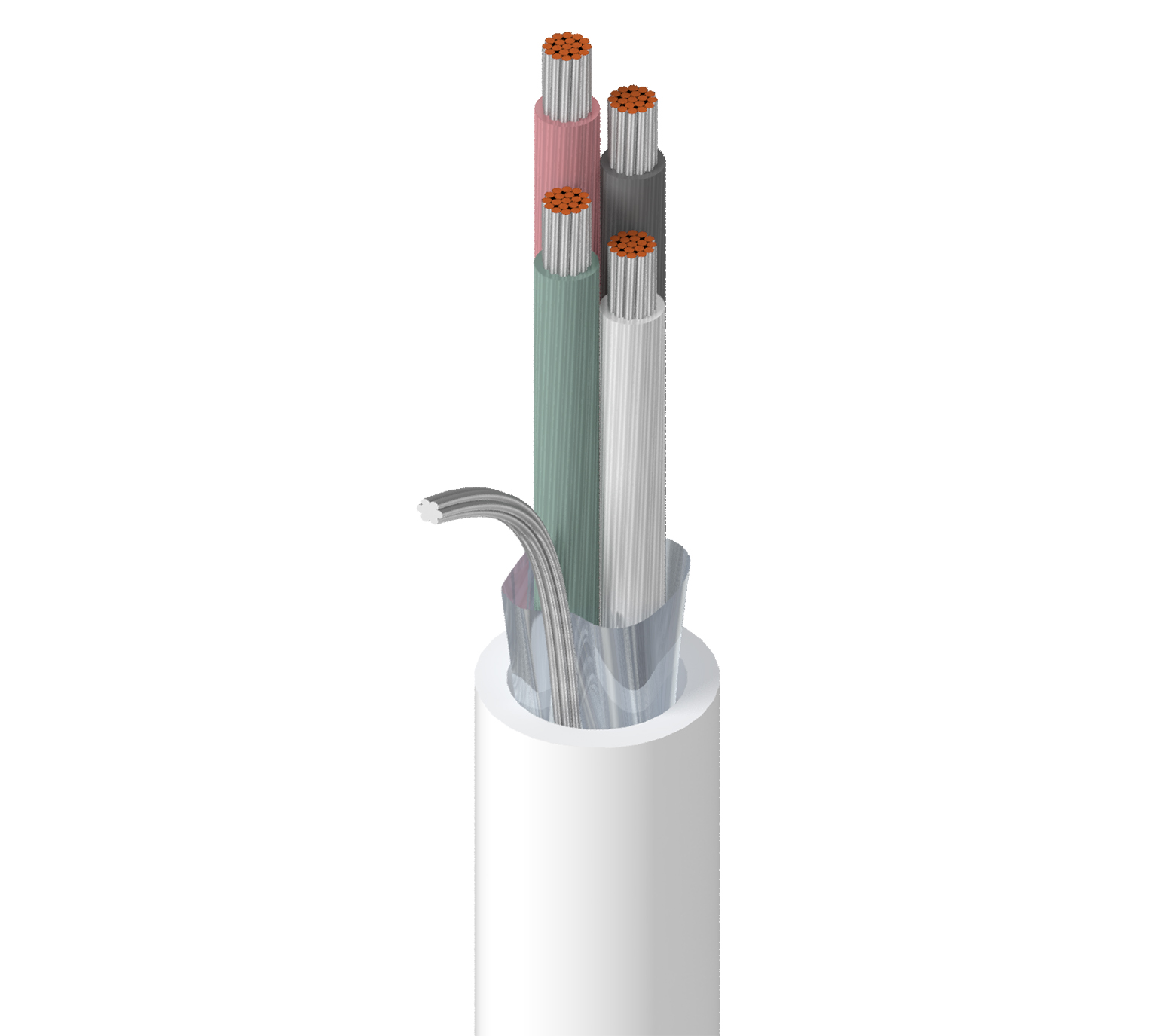

产品编号: 82418

电子，4 C #18 Str TC，FEP Ins，OS，PVC Jkt，CMP

电子线，4 导体 18AWG (19x30) 镀锡铜线，FEP 绝缘，Beldfoil® 整体屏蔽，PVC 外护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
82418
5 的 5

规格

Expand All

适合应用

室内静压箱应用；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black, White, Red, Green

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.172 in (4.37 mm)

线缆外廓直径（标称）

0.172 in (4.37 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.92 Ohm/1000ft 30 pF/ft (98 pF/m) 63 pF/ft (210 pF/m) 0.15 µH/ft (0.49 µH/m) 4.3 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

7.9 欧姆/1000 英尺（26 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
60°C -20°C to +75°C

弯曲半径

Stationary Min. Installation Min.
1.72 in (43.7 mm) 1.72 in (43.7 mm)

最大拉伸张力

114 lb (51.7 kg)

线缆毛重

33 磅/1000 英尺

环境适应性

室内 - 静压室，室内

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262, UL 910 (Plenum)

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

9418

更新和修订

修订编号：0.539 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.539 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
82418 8771000 自然色 线盘 1,000 ft 612825197058 C
82418 877U1000 自然色 非盘绕式 1,000 ft 612825197041
82418 8775000 自然色 线盘 5,000 ft 612825197065
