产品编号: 82512

RS-232、#24-12.5pr、FEP、O/A 箔、LS-PVC Jkt、CMP

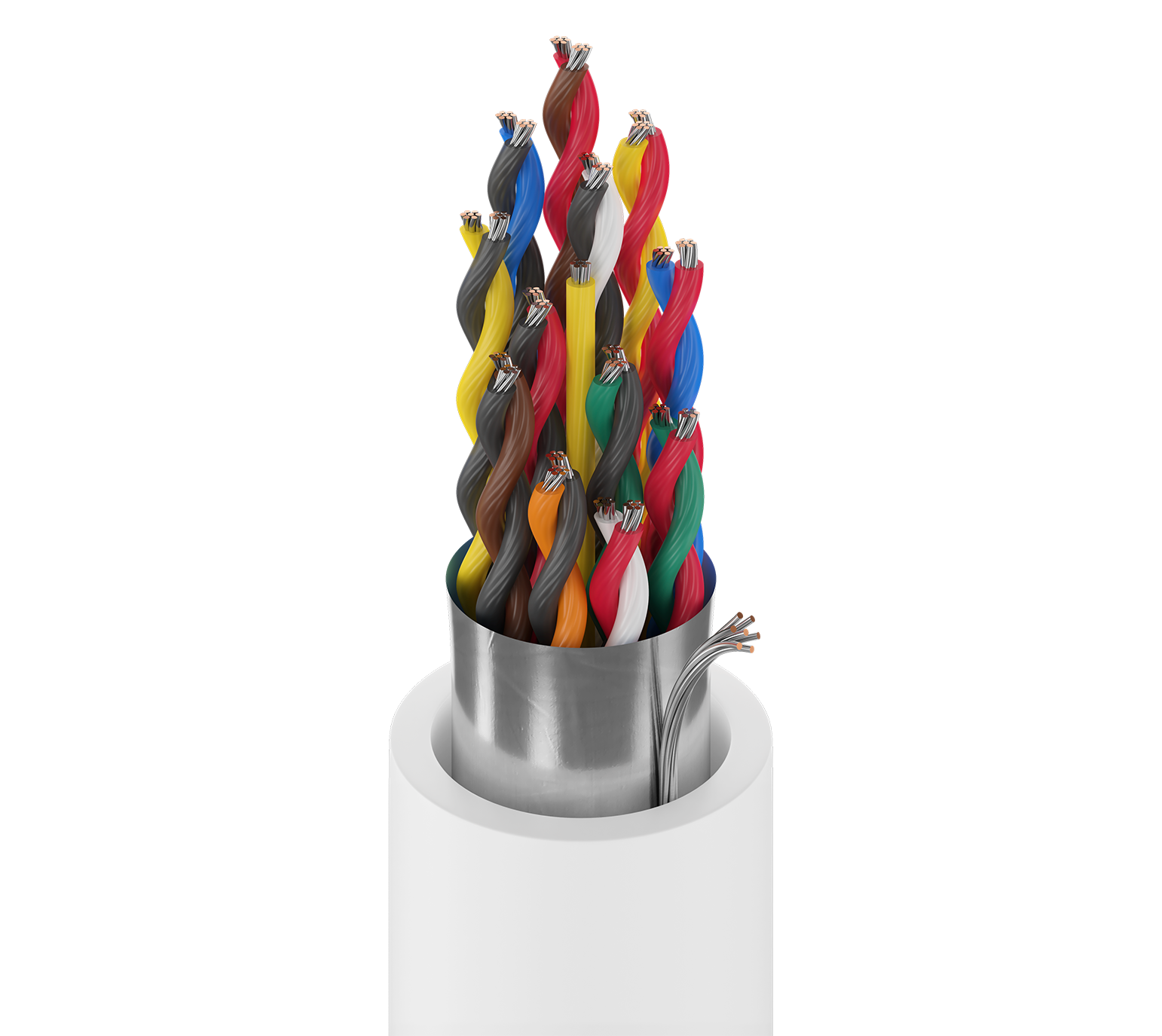

计算机 EIA RS-232 电缆，12.5 对，24 AWG 绞合 (7x32) 镀锡铜导体，FEP 绝缘，整体 Beldfoil® 屏蔽（100% 覆盖率），24 AWG 绞合镀锡铜排扰线，Flamarrest® 护套，阻燃级。

  • 上架时间:
    全球
  • 状态:
    有源
82512
  • 82512
1 的 1

规格

Expand All

适合应用

室内静压箱应用；RS-232 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper
Conductor(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.006 in (0.15 mm) 0.036 in (0.91 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Yellow
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.006 in (0.15 mm) 0.036 in (0.91 mm) Yellow

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.278 in (7.06 mm)

线缆外廓直径（标称）

0.278 in (7.06 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 24.1 Ohm/1000ft 23 pF/ft (75 pF/m) 42 pF/ft (140 pF/m) 0.17 µH/ft (0.56 µH/m) 1.5 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

15 欧姆/1000 英尺（49 欧姆/公里）

高频（标称/典型）

Nom. Insertion Loss (Attenuation)
22 dB/100m

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
60°C 0°C to +60°C

弯曲半径

Stationary Min. Installation Min.
2.8 in (71 mm) 2.8 in (71 mm)

最大拉伸张力

143 lb (64.9 kg)

线缆毛重

56 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.540 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.540 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
82512 8771000 自然色 612825197270 C
