产品编号: 8305ELW

RS-232、低电容、#22-5pr、LSZH、O/A 箔 + 编织物、LSZH Jkt、Cca

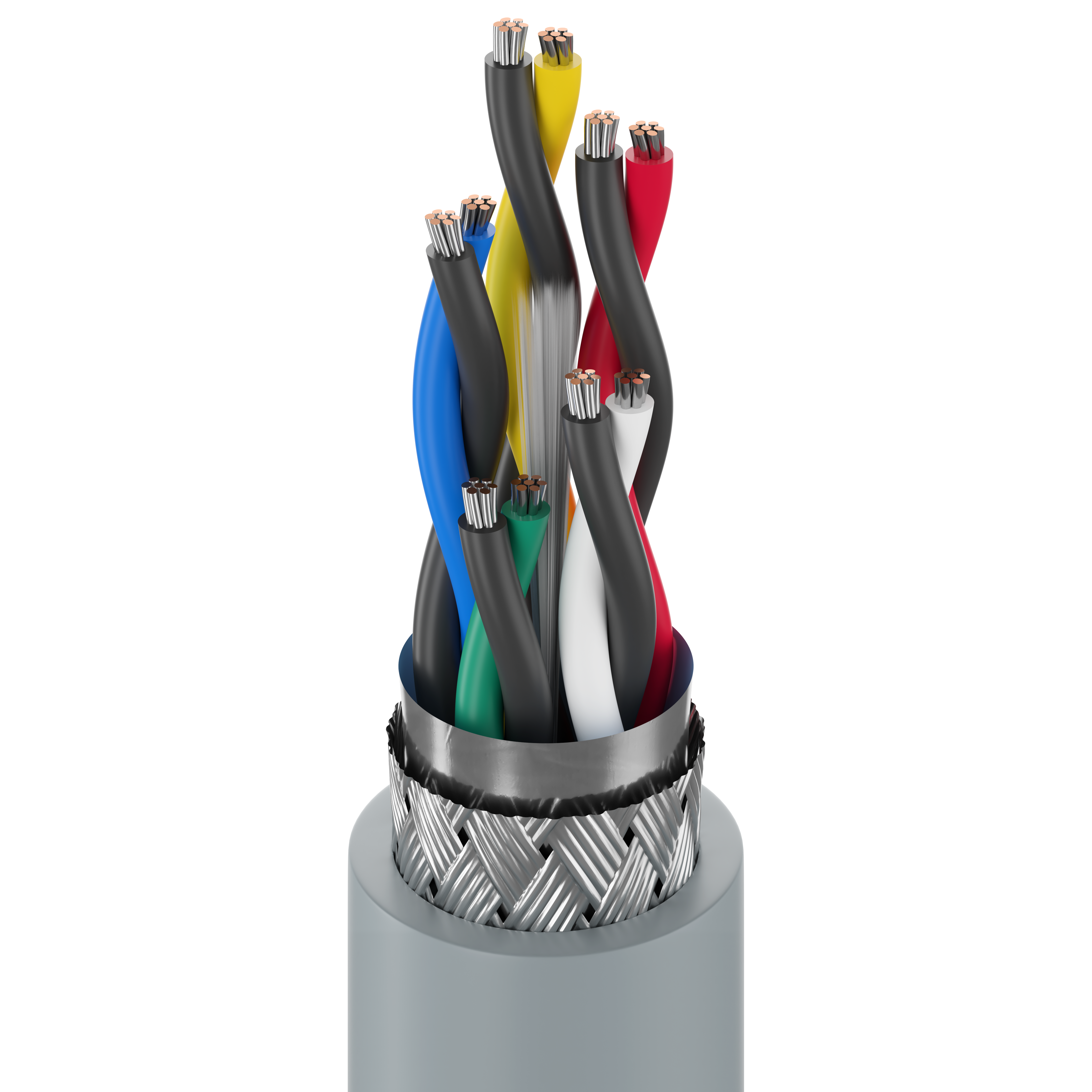

计算机 EIA RS-232 电缆，22 AWG 绞合 (7x30) 镀锡铜导体，LSZH 绝缘，5 对绞合线，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（65% 覆盖率），LSZH 护套，Cca

  • 上架时间:
    全球
  • 状态:
    有源
8305ELW
5 的 5

规格

Expand All

适合应用

RS-232 远距离应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 5 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Insulation Diameter Color Code
Pair(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow

外屏蔽

Shield Type Material Coverage
Tape 100%
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.2 mm (0.047 in) 9.0 mm (0.35 in)

线缆外廓直径（标称）

9.0 毫米（0.35 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Velocity of Prop. Max. Current
Pair(s) 59.7 Ohm/km (18.2 Ohm/1000ft) 110 pF/m (34 pF/ft) 210 pF/m (64 pF/ft) 60% 2.2 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

6.8 欧姆/1000 英尺（22 欧姆/公里）

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-30°C to +70°C -20°C To +70°C -30°C to +70°C

弯曲半径

Stationary Min. Installation Min.
3.55 in (90.2 mm) 1.72 in (43.7 mm)

最大拉伸张力

91 lb (41 kg)

环境适应性

室内 - Euroclass Cca，室内

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)

英国监管合规性

UKCA标识

更新和修订

修订编号：0.23 修订日期：09-07-2025

更新和修订

修订编号：0.23 修订日期：09-07-2025
