产品编号: 83303E

电子，1 C #26 Str SPC，TFE Ins，OA SPC Brd，TFE Tape Jkt，MIL-W-16878/4（E 型）

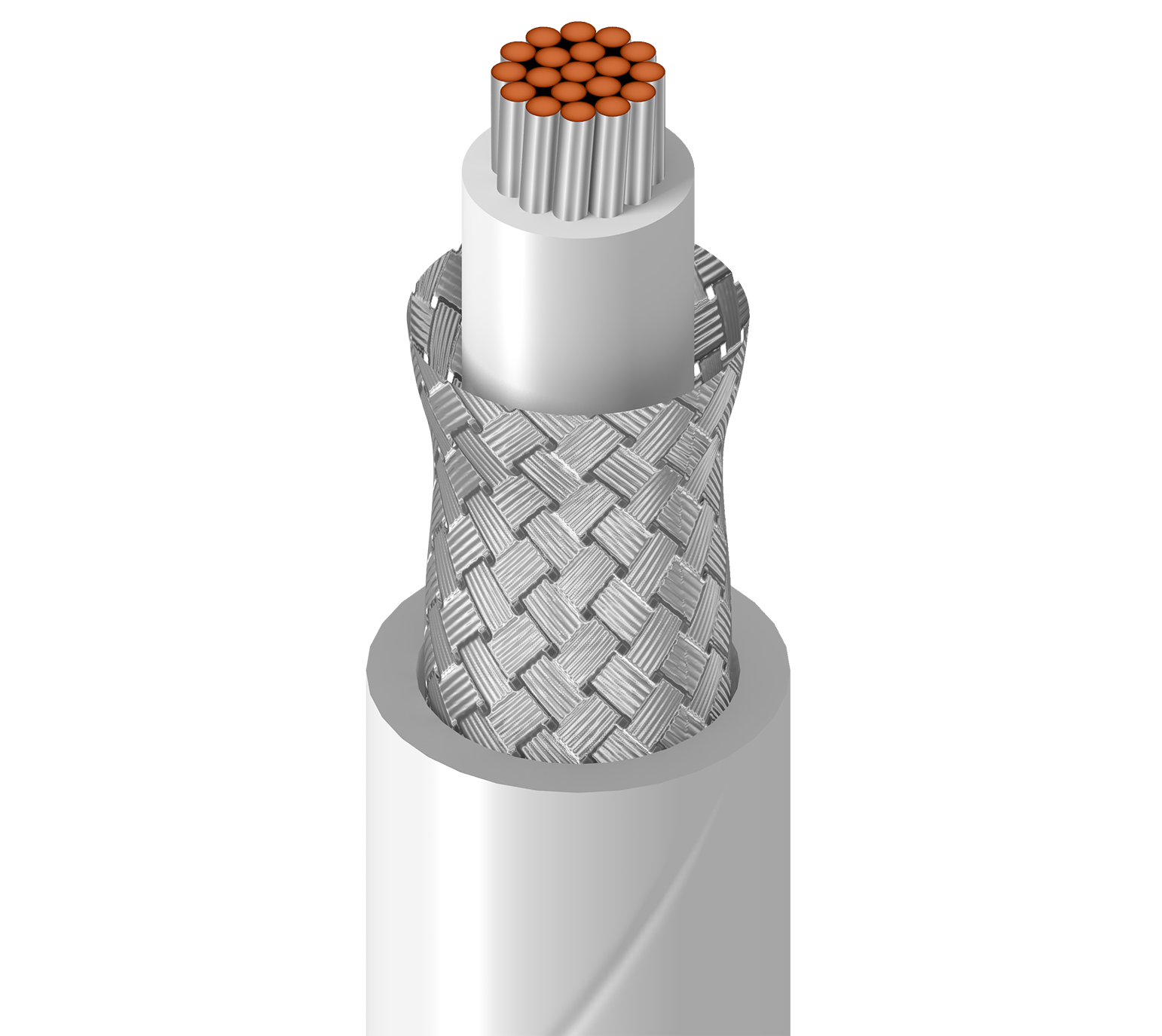

高温电子设备，1 导体 26AWG (7x34) 镀银铜，TFE 绝缘，整体镀银铜编织 (85%) 屏蔽，TFE 胶带外套，MIL-W-16878/4（E 型）

  • 上架时间:
    全球
  • 状态:
    有源
83303E
  • 83303E
1 的 1

规格

Expand All

适合应用

MIL-W-16878/4（E 型）规格；极高/低温环境；高达 600V 模拟信号 & 电压控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 26 AWG 7x34 SC - Silvered Copper

绝缘

Element Material Nom. Thickness Color Code
Conductor(s) PTFE - Polytetrafluoroethylene 0.010 in (0.25 mm) White

外屏蔽

Shield Type Material Coverage
Braid Silvered Copper (SC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
PTFE - Polytetrafluoroethylene 0.010 in (0.25 mm) 0.076 in (1.9 mm)

线缆外廓直径（标称）

0.076 in (1.9 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Shield Max. Current
Conductor(s) 39 Ohm/1000ft (130 Ohm/km) 44.6 pF/ft (146 pF/m) 3 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

20 欧姆/1000 英尺（66 欧姆/公里）

电压

Voltage Rating
600 V

温度

Operating
-65°C to +200°C

最大拉伸张力

13.1 lb (5.94 kg)

线缆毛重

6 磅/1000 英尺（8.9 千克/公里）

可持续发展

CA Prop 65

阻燃性/遇火反应

IEC 60332-1-2

NEMA合规性

NEMA HP3

军用合规性

MIL-W-16878/4 (E型绝缘导体)

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

Teflon« 是 E. I. duPont de Nemours and Co. 的注册商标，经 Belden, Inc. 许可使用。

更新和修订

修订编号：0.375 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

更新和修订

修订编号：0.375 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

Report An Error

零件编号

货号 颜色 UPC 脚注
83303E 0091000 白色 612825203827 E
83303E 009500 白色 612825203834 E
