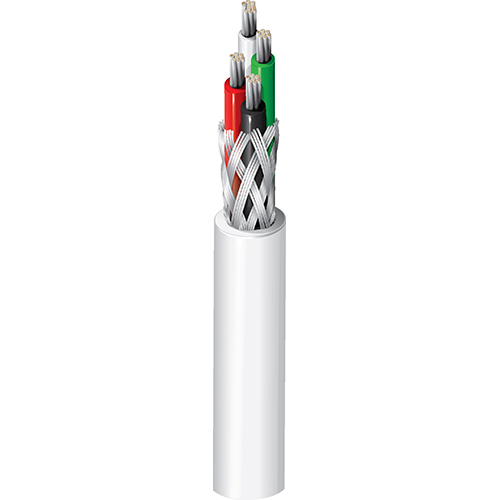

产品编号: 83348E

电子，4 C #24 Str SPC，TFE Ins，OA SPC Brd，TFE Tape Jkt，MIL-W-16878/4（E 型）

高温电子设备，4 导体 24AWG (19x36) 镀银铜，TFE 绝缘，整体镀银铜编织 (85%) 屏蔽，TFE 胶带外套，MIL-W-16878/4（E 型）

  • 上架时间:
    全球
  • 状态:
    有源
83348E
5 的 5

规格

Expand All

适合应用

MIL-W-16878/4（E 型）规格；极高/低温环境；高达 600V 模拟信号 & 电压控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 24 AWG 19x36 SC - Silvered Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PTFE - Polytetrafluoroethylene 0.010 in (0.25 mm) 0.044 in (1.1 mm) White, Black, Red, Green

外屏蔽

Shield Type Material Coverage
Braid Silvered Copper (SC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
PTFE - Polytetrafluoroethylene 0.011 in (0.28 mm) 0.149 in (3.78 mm)

线缆外廓直径（标称）

0.149 in (3.78 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 23.3 Ohm/1000ft 21.9 pF/ft (71.9 pF/m) 36.8 pF/ft (121 pF/m) 0.12 µH/ft (0.39 µH/m) 4 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

7.5 欧姆/1000 英尺（25 欧姆/公里）

电压

Voltage Rating
600 V

温度

UL Temperature Operating
200°C -65°C to +200°C

弯曲半径

Stationary Min. Installation Min.
1.49 in (37.8 mm) 1.49 in (37.8 mm)

最大拉伸张力

23.6 lb (10.7 kg)

线缆毛重

21 磅/1000 英尺

可持续发展

CA Prop 65

CPR合规性

CPR Euroclass：Eca

NEMA合规性

NEMA HP3

军用合规性

MIL-W-16878/4 (Type E，绞合除外)，（绝缘导体）

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

Teflon« 是 E. I. duPont de Nemours and Co. 的注册商标，经 Belden, Inc. 许可使用。

更新和修订

修订编号：0.521 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

更新和修订

修订编号：0.521 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
83348E 009500 白色 612825204367 E
83348E 009100 白色 线盘 100 ft 612825204343 E
83348E 0091000 白色 线盘 1,000 ft 612825204350 E
