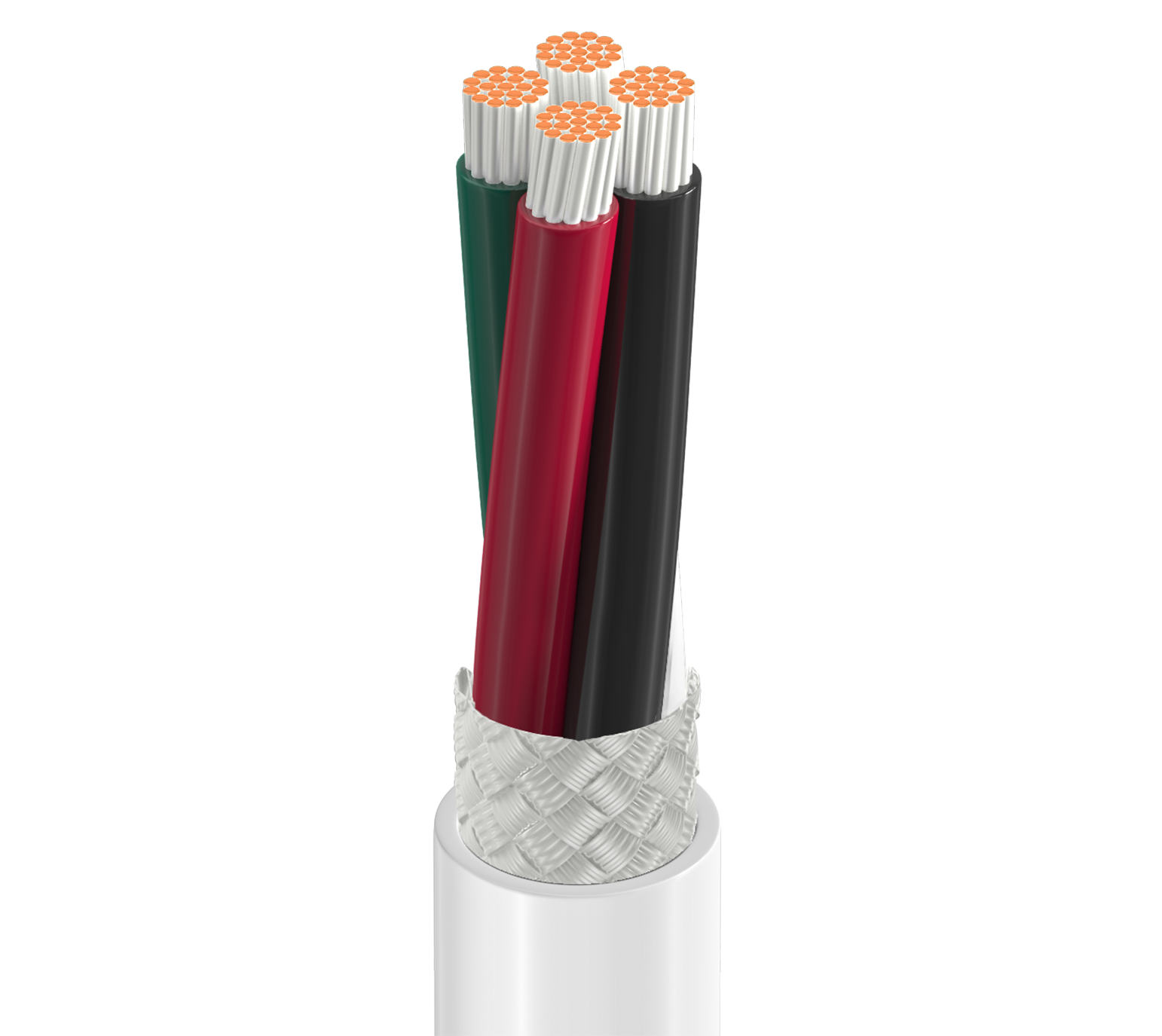

产品编号: 83352E

电子，4 C #16 Str SPC，TFE Ins，OA SPC Brd，TFE Tape Jkt，MIL-W-16878/4（E 型）

高温电子设备，4 导体 16AWG（19x29）镀银铜，TFE 绝缘，整体镀银铜编织（85%）屏蔽，TFE 胶带外套，MIL-W-16878/4（E 型）

  • 上架时间:
    全球
  • 状态:
    有源
83352E
5 的 5

规格

Expand All

适合应用

MIL-W-16878/4（E 型）规格；极高/低温环境；高达 600V 模拟信号 & 电压控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 19x29 SC - Silvered Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PTFE - Polytetrafluoroethylene 0.011 in (0.28 mm) 0.077 in (2.0 mm) White, Black, Red, Green

外屏蔽

Shield Type Material Coverage
Braid Silvered Copper (SC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
PTFE - Polytetrafluoroethylene 0.011 in (0.28 mm) 0.229 in (5.82 mm)

线缆外廓直径（标称）

0.229 in (5.82 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 4.4 Ohm/1000ft 30.2 pF/ft (99.1 pF/m) 50.8 pF/ft (167 pF/m) 0.155 µH/ft (0.509 µH/m) 11 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

8.9 欧姆/1000 英尺（29 欧姆/公里）

电压

Voltage Rating
600 V

温度

UL Temperature Operating
200°C -65°C to +200°C

弯曲半径

Stationary Min. Installation Min.
2.29 in (58.2 mm) 2.29 in (58.2 mm)

最大拉伸张力

166.2 lb (75.39 kg)

线缆毛重

57 磅/1000 英尺

可持续发展

CA Prop 65

CPR合规性

CPR Euroclass：Eca

NEMA合规性

NEMA HP3

军用合规性

MIL-W-16878/4 (Type E，绞合除外)，（绝缘导体）

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

特氟龙® 是 EI duPont de Nemours and Co. 的注册商标，经 Belden, Inc. 授权使用。

更新和修订

修订编号：0.523 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

更新和修订

修订编号：0.523 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
83352E 009500 白色 612825204503 可能包含多于 1 件。 长度 500 英尺，公差：精确，最大件数：3，每件最小长度：25 英尺
83352E 009100 白色 线盘 100 ft 612825204480 可能包含多于 1 件。 长度 100 英尺，公差：精确，最大件数：2，每件最小长度：25 英尺
83352E 0091000 白色 线盘 1,000 ft 612825204497 可能包含多于 1 件。 长度 1000 英尺，公差：精确，最大件数：6，每件最小长度：25 英尺
