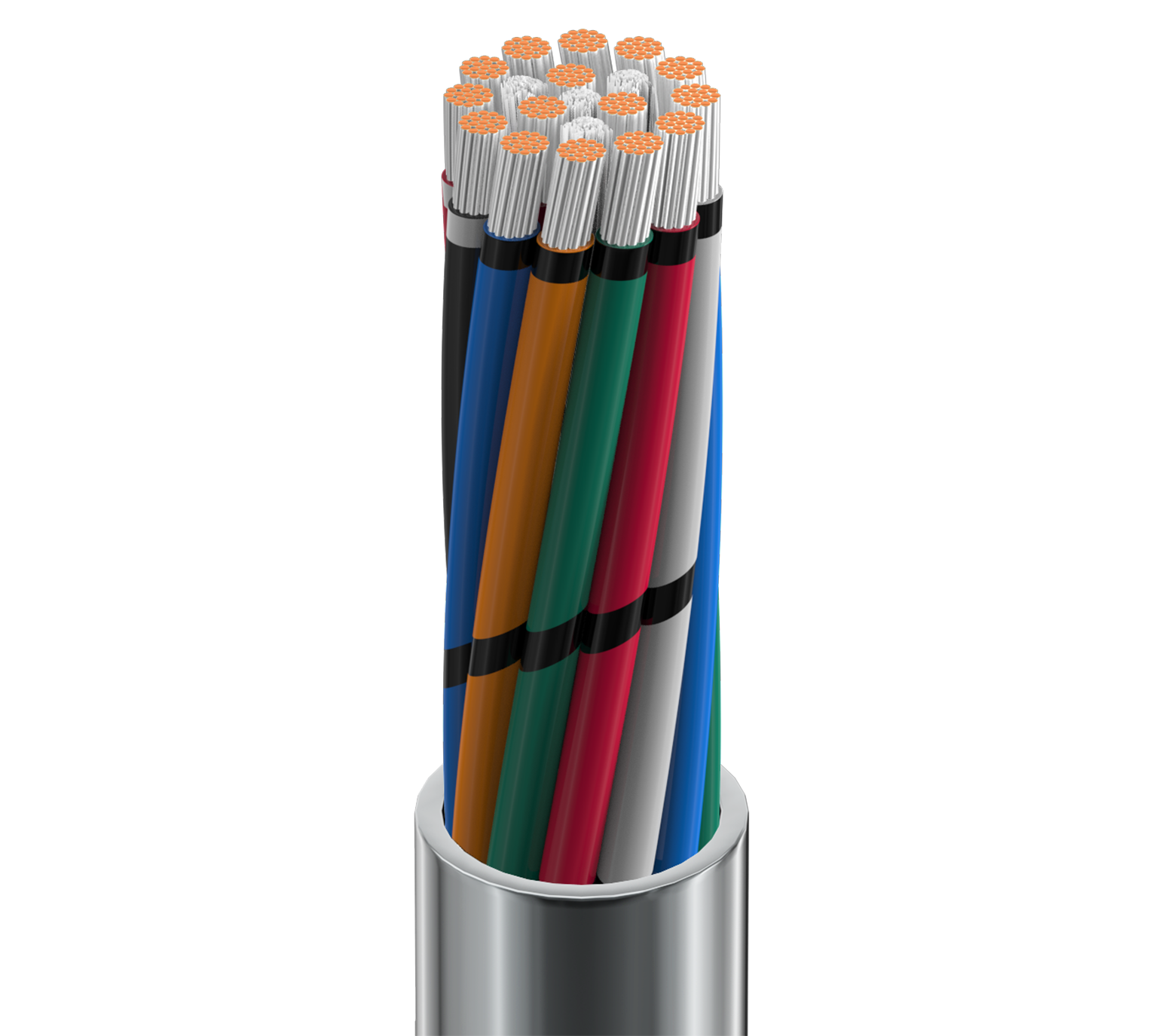

产品编号: 8468

电子，15 C #18 Str TC，PVC Ins，PVC Jkt，CMG

电子，15 导体 18AWG (19x30) 镀锡铜，PVC 绝缘，PVC 外护套，CMG

  • 上架时间:
    全球
  • 状态:
    有源
8468
  • 8468
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 15 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.080 in (2.0 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe, Orange/Black Stripe, Blue/Black Stripe, Black/White Stripe, Red/White Stripe, Green/White Stripe, Blue/White Stripe

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.500 in (12.7 mm)

线缆外廓直径（标称）

0.500 in (12.7 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 7.13 Ohm/1000ft 26 pF/ft (85 pF/m) 9.8 Amps per Conductor at 30ºC

电压

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2598)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
5.0 in (130 mm) 5.0 in (130 mm)

最大拉伸张力

371 lb (168 kg)

线缆毛重

153 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL 1685 FT4 负载，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2598

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.508 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.508 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8468 060100 铬黄 线盘 100 ft 612825208402 C
8468 060500 铬黄 线盘 500 ft 612825208426 C
8468 0601000 铬黄 线盘 1,000 ft 612825208419 C
8468 0605000 铬黄 线盘 5,000 ft 612825208433
