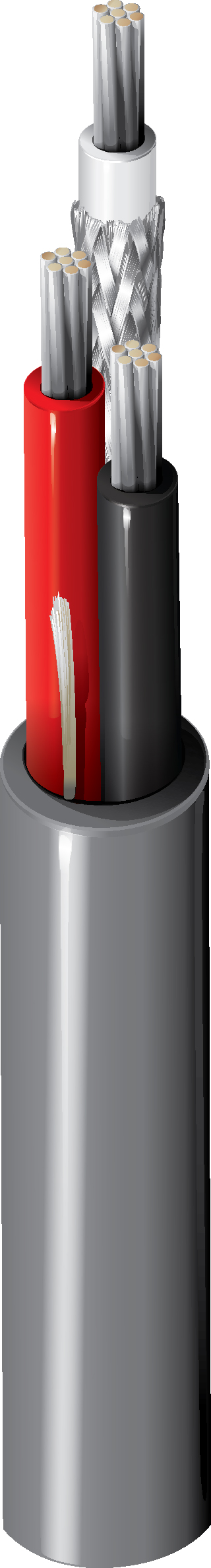

产品编号: 8734

电子，3 C #22 Str TC，PVC Ins，1C w/ TC Brd，PVC Jkt，CM

电子，3 导体 22AWG (7x30) 镀锡铜，PVC 绝缘，1 导体带镀锡铜编织 (80%) 屏蔽，PVC 外护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
8734
5 的 5

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 22 7x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.60 in (15 mm) Black, Red, White

内屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 80%

外屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.194 in

电气设备

Nom. Conductor DCR Max. Conductor DCR Max. Current
10 Ohm/1000ft 15 Ohm/1000ft 2.9 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

10.9 欧姆/1000 英尺（35.8 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
60°C -20°C To +60°C

弯曲半径

Stationary Min. Installation Min.
1.94 in (49.3 mm) 1.94 in

最大拉伸张力

18 lb (8.2 kg)

线缆毛重

22 磅/1000 英尺

环境适应性

室内、室外

阻燃性/遇火反应

UL1685 UL 负载，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2785

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

仅白色导体包覆内部屏蔽。

更新和修订

修订编号：0.530 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.530 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8734 0601000 铬黄 线盘 1,000 ft 612825214779 C
