产品编号: 8735

电子，3 C #22 Str TC，PVC Ins，OA TC Brd，PVC Jkt，CMG

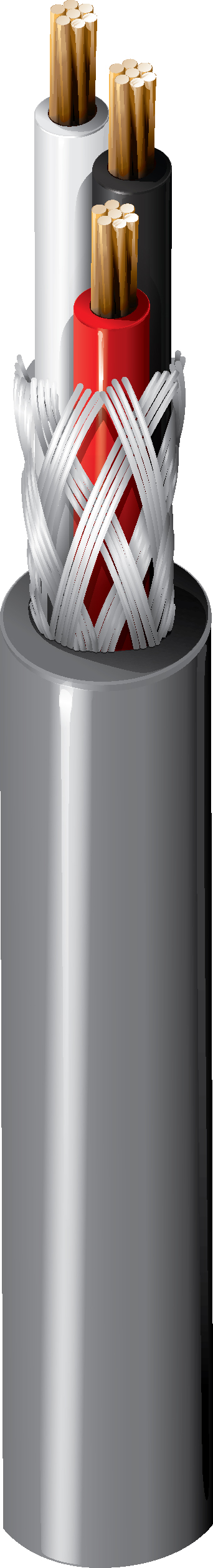

电子，3 导体 22AWG (7x30) 镀锡铜，PVC 绝缘，整体镀锡铜编织 (70%) 屏蔽，PVC 外护套，CMG

  • 上架时间:
    全球
  • 状态:
    有源
8735
5 的 5

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 22 7x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.04 in (1.0 mm) Black, Red, White

外屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 70%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.202 in (5.13 mm)

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
15 Ohm/1000ft 34 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 2.9 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

4.6 欧姆/1000 英尺（15 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
80°C -20°C To +80°C

弯曲半径

Stationary Min. Installation Min.
2.02 in (51.3 mm) 2.02 in (51.3 mm)

最大拉伸张力

27.3 lb (12.4 kg)

线缆毛重

25 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载, FT4, IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2095

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.549 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.549 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8735 060500 铬黄 线盘 500 ft 612825214793 C
8735 0601000 铬黄 线盘 1,000 ft 612825214786 C
