产品编号: 87740

电子，2 C #18 Str TC，FEP Ins，PVDF Jkt，CMP

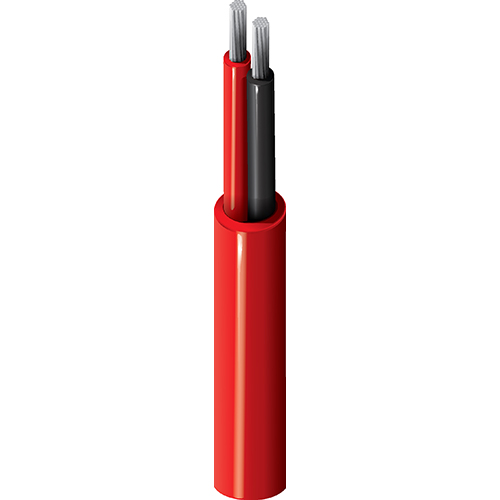

高温电子设备，2 导体 18AWG (19x30) 镀锡铜，FEP 绝缘，PVDF 外护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
87740
  • 87740
1 的 1

规格

Expand All

适合应用

极端高温环境；耐化学腐蚀；户外和埋地应用；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.0065 in (0.17 mm) 0.057 in (1.4 mm) Black & Red

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.011 in (0.28 mm) 0.136 in

线缆外廓直径（标称）

0.136 in.

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
7.1 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 8.2 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
150°C -20°C To +150°C

弯曲半径

Stationary Min. Installation Min.
1.36 in (34.5 mm) 1.36 in

最大拉伸张力

49 lb (22 kg)

线缆毛重

15 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

NFPA 262 (UL 910), FT6

NEC/UL合规性

第 725 条、第 800 条、CL3P、CMP

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

9740

更新和修订

修订编号：0.390 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.390 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
87740 0021000 红色 线盘 1,000 ft 612825215936 C
