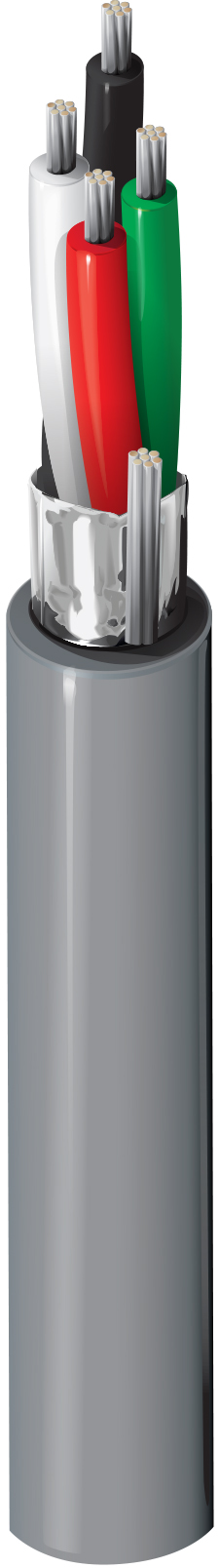

产品编号: 9534NH

RS-232，4C #24 Str TC，PO ins，OS，LSZH Jkt，300V，Dca

24 AWG 绞合镀锡铜导体（7x32），4 根导线成缆，PE 绝缘，整体 Beldfoil® 屏蔽（100% 覆盖），24 AWG 绞合镀锡铜排扰线，LSZH 护套，阻燃 IEC 60332-3-24

  • 上架时间:
    全球
  • 状态:
    有源
9534NH
5 的 5

规格

Expand All

适合应用

RS-232 应用；计算机通信；低压模拟信号（4-20mA、0-10V 等）；低压数字控制（24V、…）；线路电平音频；面板接线

导体

Size Stranding Material
24 7x32 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.12 mm (0.0441 in) Black, White, Red, Green

外屏蔽

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 4.85 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
82 Ohm/km (25 Ohm/1000ft) 108.3 pF/m (33.01 pF/ft) 213.3 pF/m (65.01 pF/ft) 75 Ohm 1.75 Amps per Conductor

Nom 外层护盾 DCR

59.1 欧姆/公里（18.0 欧姆/1000 英尺）

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
48.5 mm

最大拉伸张力

100 N (22 lbf)

环境适应性

室内 - Euroclass Dca，耐晒性

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-24

CPR合规性

CPR 欧洲分类：Dca-s1、d2、a1

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

英国监管合规性

UKCA标识

更新和修订

修订号：0.224 修订日期：02-20-2026

更新和修订

修订号：0.224 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
9534NH.00500 铬黄 线盘 500 m 8719605021793
9534NH.K0500 铬黄 线盘 500 m 8719605021809
9534NH.001000 铬黄 线盘 1,000 m 8719605021786
