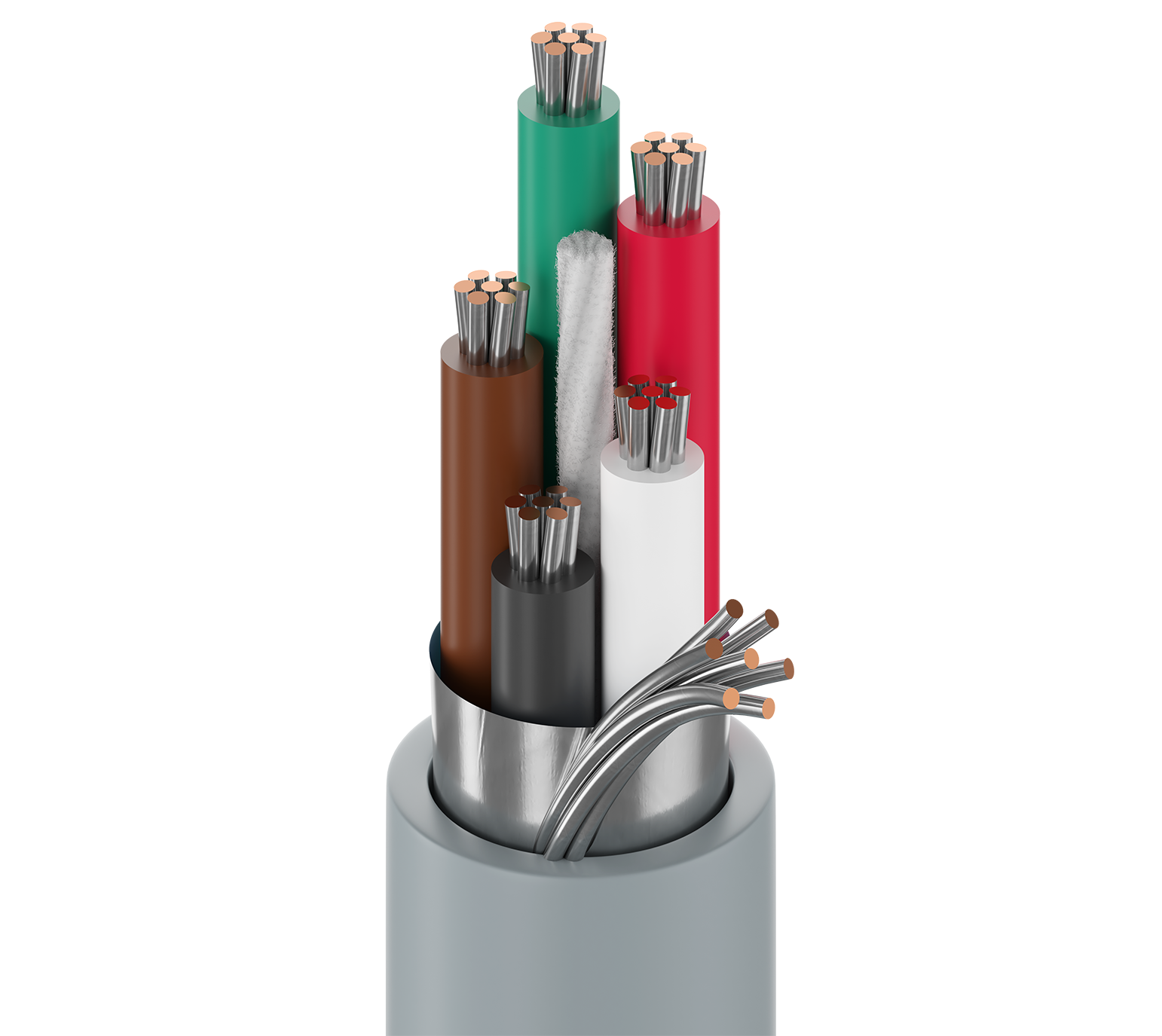

多导体线缆-9535ELW

24 AWG 绞合镀锡铜导体（7x32），5 根导线成缆，LSZH 绝缘，整体 Beldfoil® 屏蔽（100% 覆盖），24 AWG 绞合镀锡铜排扰线，LSZH 护套，Cca

上架时间:

全球
状态:

有源

报价

9535ELW

规格
资源

规格

产品概述

适合应用	RS-232 应用；计算机通信；低压模拟信号（4-20mA、0-10V 等）；低压数字控制（24V、…）；线路电平音频；面板接线

构造详情

导体

Size	Stranding	Material
24	7x32	TC - Tinned Copper

绝缘

Material	Nom. Insulation Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.25 mm (0.0492 in)

外屏蔽

Shield Type	Material
Tape	Bi-Laminate (Alum+Poly)

外层护套

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.20 mm (0.0472 in)	6 mm (0.24 in)

电气特性

电气设备

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)
82 Ohm/km (25 Ohm/1000ft)	100 pF/m (30 pF/ft)	190 pF/m (58 pF/ft)

标称外屏蔽 DCR@Cond DCR1-cnv	59.1 欧姆/公里（18.0 欧姆/1000 英尺）

机械特性

温度

Installation	Storage
-20 to +70	-30 to +70 °C

弯曲半径

Installation Min.
60 mm (2.4 in)

最大拉伸张力	125 N (28.1 lbf)

标准与合规性

环境适应性	室内 - Euroclass Cca，耐晒
阻燃性/遇火反应	IEC 60332-1-2
CPR合规性	CPR 欧洲分类：Cca-s1、d1、a1
CENELEC合规性	EN 50290-2-20
欧洲无卤标准	IEC 62821-1 无卤合规性 = 是，IEC 60754-2 - 卤素酸性气体量 - 最大电导率 = 2.5 µ S/mm，IEC 60754-2 - 卤素酸性气体量 - 最小 pH = 4.3

历史

更新和修订	修订编号：0.20 修订日期：09-07-2025

信息

更新和修订	修订编号：0.20 修订日期：09-07-2025
