产品编号: 9576

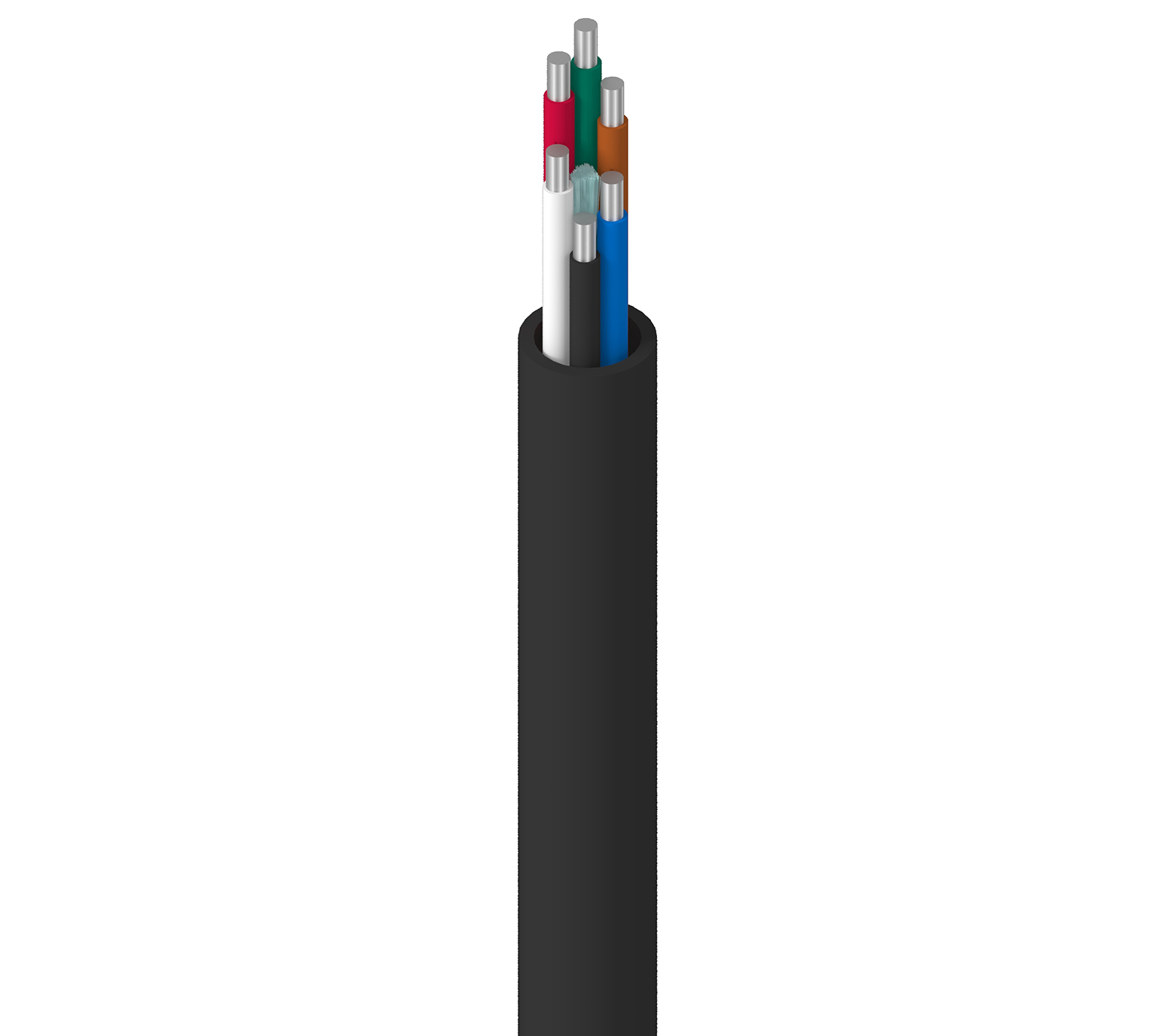

电子，6 C #22 Sol TC，PVC Ins，黑色 PVC Jkt，FPLR

电子，6 导体 22AWG（实心）镀锡铜，PVC 绝缘，黑色 PVC 外护套，FPLR

  • 上架时间:
    全球
  • 状态:
    有源
9576
5 的 5

规格

Expand All

适合应用

火灾报警；室内应用；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、...）

导体

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG Solid TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.052 in (1.3 mm) Black, White, Red, Green, Brown, Blue

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.039 in (0.99 mm) 0.234 in

线缆外廓直径（标称）

0.234 英寸

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 20 Ohm/1000ft 25.5 pF/ft (83.7 pF/m) 0.19 µH/ft (0.62 µH/m) 3.5 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
105°C -40°C To +105°C

弯曲半径

Stationary Min. Installation Min.
2.34 in (59.4 mm) 2.34 in

最大拉伸张力

46.8 lb (21.2 kg)

线缆毛重

33 磅/1000 英尺

环境适应性

室内、耐晒

阻燃性/遇火反应

UL1666 立管，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 760, Article 800, CMR, FPLR

AWM合规性

AWM 2464

CEC / C（UL）合规性

CMG，FAS105

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

加州消防处

更新和修订

修订编号：0.560 修订日期：09-07-2025

更新和修订

修订编号：0.560 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
9576 010U1000 黑色 612825256182
