产品编号: 9622

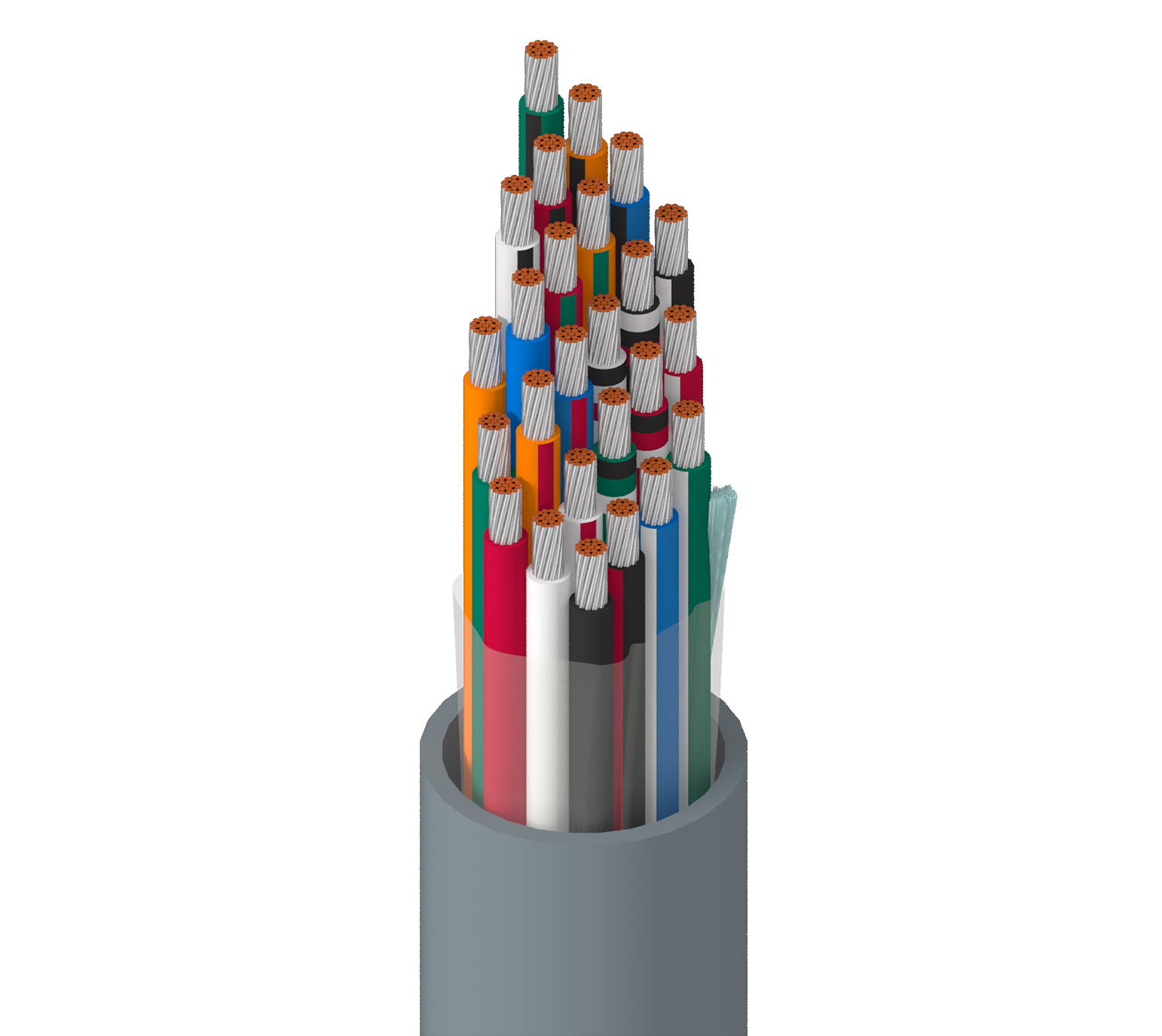

电子，25 C #16 Str TC，PVC Ins，PVC Jkt

电子，25 导体 16AWG (19x29) 镀锡铜，PVC 绝缘，PVC 外护套

  • 上架时间:
    全球
  • 状态:
    有源
9622
  • 9622
1 的 1

规格

Expand All

适合应用

模拟信号 & 控制（高达 600V）；线路电平音频；语音通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 25 16 AWG 19x29 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.121 in (3.07 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe, Orange/Black Stripe, Blue/Black Stripe, Black/White Stripe, Red/White Stripe, Green/White Stripe, Blue/White Stripe, Black/Red Stripe, White/Red Stripe, Orange/Red Stripe, Blue/Red Stripe, Red/Green Stripe, Orange/Green Stripe, Black/White/Red Stripes, White/Black/Red Stripes, Red/Black/White Stripes, Green/Black/White Stripes

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.065 in (1.7 mm) 0.879 in (22.3 mm)

线缆外廓直径（标称）

0.879 in (22.3 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 4.4 Ohm/1000ft 19.5 pF/ft (64.0 pF/m) 3.5 Amps per Conductor at 25ºC

电压

Voltage Rating
600 V

温度

Operating
-20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
8.8 in (220 mm) 8.8 in (220 mm)

最大拉伸张力

810 lb (370 kg)

线缆毛重

440 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1581 （VW-1）， IEC 60332-1-2， VW-1

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.502 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.502 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9622 060100 铬黄 612825256748 C
9622 0601000 铬黄 612825256755 C
9622 0602000 铬黄 612825256762
9622 060500 铬黄 612825256779 C
