产品编号: 9730NH

EIA RS-232 应用的计算机电缆

24 AWG 绞合（7x32）镀锡铜导体，Datalene® 绝缘，3 对双绞线，每对单独 Beldfoil® 屏蔽（100% 覆盖率），每对 24 AWG 绞合镀锡铜排扰线，LSZH 护套。

  • 上架时间:
    全球
  • 状态:
    有源

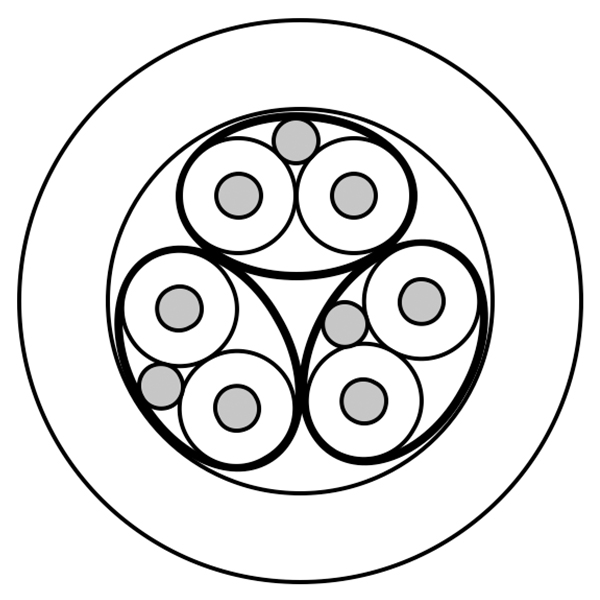

9730NH
  • 9730NH
1 的 1

规格

Expand All

适合应用

仪表和计算机线缆；用于数据传输应用

导体

AWG Stranding Material No. of Pairs
24 7x32 TC - Tinned Copper 3

导体数

6

绝缘

Material Material Trade Name Nominal Diameter Diameter +/- Tolerance
PE - Polyethylene (Foam) Datalene® 1.55 mm 0.06 mm

颜色表

Number Color
Pair 1 Black & Red
Pair 2 Black & White
Pair 3 Black & Green

颜色图表1 表格注释

屏蔽对

色卡 2

Number Color
Pair 1 Red
Pair 2 Green
Pair 3 Blue

内屏蔽

Type Material Material Trade Name Thickness of Foil Drainwire Material Drainwire AWG
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 9 / 12 µm TC - Tinned Copper AWG24/7

外屏蔽

Material
Bi-Laminate (Alum+Poly)

外层护套

Material Nominal Diameter Min. Wall Thickness Min. Average Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8.48 mm 0.91 mm 1.14 mm

布线

Description
3 pairs twisted to cable core

护套最小断裂伸长率

100 %

护套最小抗拉强度

10 MPa

导体DCR

Nominal Conductor DCR Nominal Inner Shield DCR
78.7 Ohm/km 49.2 Ohm/km

电容

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
41 pF/m 76.1 pF/m

电感

Nominal Pair Inductance
0.75 µH/m

阻抗

Nominal Characteristic Impedance
100 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
1 MHz 3.08 dB/100m
2 MHz 3.71 dB/100m
3 MHz 4.43 dB/100m
4 MHz 5.15 dB/100m
5 MHz 5.58 dB/100m
12 MHz 8.43 dB/100m
24 MHz 11.7 dB/100m

电流

Element Max. Recommended Current [A]
Conductor(s) 2.5 Amps per Conductor

电压

Voltage Rating [V]
300 V

安装温度范围

-15°C 至 +80°C

储存温度范围

-20°C 至 +80°C

工作温度范围（固定安装）

-15°C 至 +55°C

最大推荐拉力

150 N

安装时的最小弯曲半径

84.8 mm

环境空间

室内 - Euroclass Eca

IEC阻燃性

IEC 60332-3-24

其他阻燃性

E4156 第 2 部分

IEC 60754-1 - 卤含量

零

更新和修订

版本号：0.191 版本日期：12-01-2025

更新和修订

版本号：0.191 版本日期：12-01-2025
