产品编号: 9890

电子、10 C #20 Sol TC、PO Ins、OS、PO Jkt

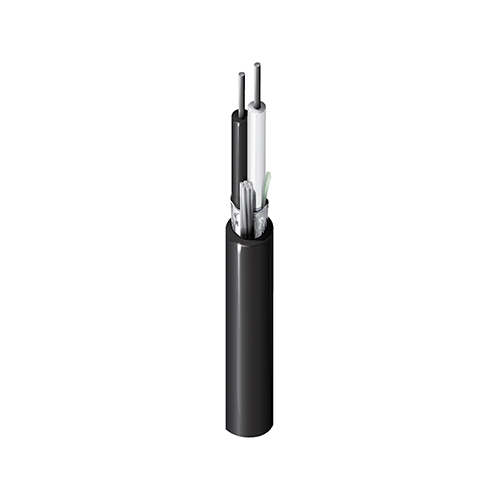

电子，10 导体 20AWG（实心）镀锡铜，PO 绝缘，整体 Beldfoil® 屏蔽，PO 外护套

  • 上架时间:
    全球
  • 状态:
    有源
9890
  • 9890
1 的 1

规格

Expand All

适合应用

直埋应用；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信

导体

Element No. of Elements Size Stranding Material
Conductor(s) 10 20 AWG Solid TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.013 in (0.33 mm) 0.058 in (1.5 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple, Gray

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (Solid) TC

外层护套

Material Nom. Thickness Nom. Diameter
PE - Polyethylene 0.04 in (1.0 mm) 0.31 in

外护套1表说明

HDPE

线缆外廓直径（标称）

0.31 英寸

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
18.1 Ohm/1000ft 23 pF/ft (75 pF/m) 42 pF/ft (140 pF/m) 2.7 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

11 欧姆/1000 英尺（36 欧姆/公里）

电压

Voltage Rating
350 V

温度

Operating
-40°C To +80°C

弯曲半径

Stationary Min. Installation Min.
3.1 in (79 mm) 3.1 in

最大拉伸张力

137.8 lb (62.51 kg)

线缆毛重

60 磅/1000 英尺

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.396 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.396 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9890 0101000 黑色 612825260042 C
9890 010500 黑色 612825260059 C
