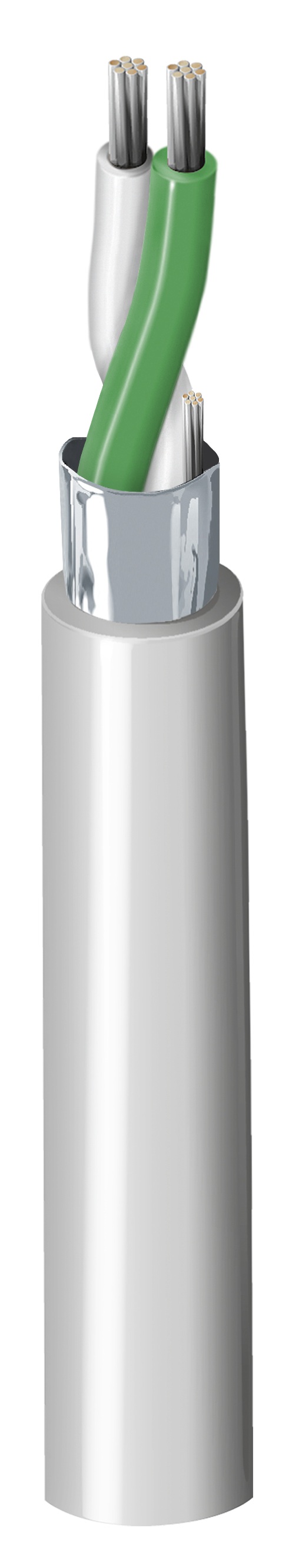

产品编号: 5A4B00001

OSDP RS485、1 Pr #22 Str TC、泡沫 -PE Ins、OS、LSZH Jkt

OSDP RS-485，1 对绞合 24AWG (7x30) 镀锡铜线，泡沫 PE 绝缘，总屏蔽 + 镀锡铜排流线，LSZH 外护套

  • 上架时间:
    亚太
  • 状态:
    有源
5A4B00001
5 的 5

规格

Expand All

适合应用

仪器仪表及计算机电缆。 对于 OSDP EIA RS-485 传输应用程序

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 2.40 mm (0.0945 in) Green & White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

外层护套

Material Nom. Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.8 mm (0.031 in)

线缆外廓直径（标称）

6.60 毫米（0.260 英寸）

电气设备

Max. Conductor DCR Nom. Characteristic Impedence
59.7@20°C Ohm/km 120 Ohm

电压

Voltage Rating
300 V

温度

UL Temperature
-20°C-75°C

弯曲半径

Installation Min.
66 mm (2.6 in)

环境适应性

室内，无卤

阻燃性/遇火反应

IEC 60332-1-2

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

欧洲无卤标准

IEC 60754-1 - 卤素含量 = ≤0.5 %, IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 10 µS/mm, IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

修订编号：0.14 修订日期：09-22-2025

更新和修订

修订编号：0.14 修订日期：09-22-2025
