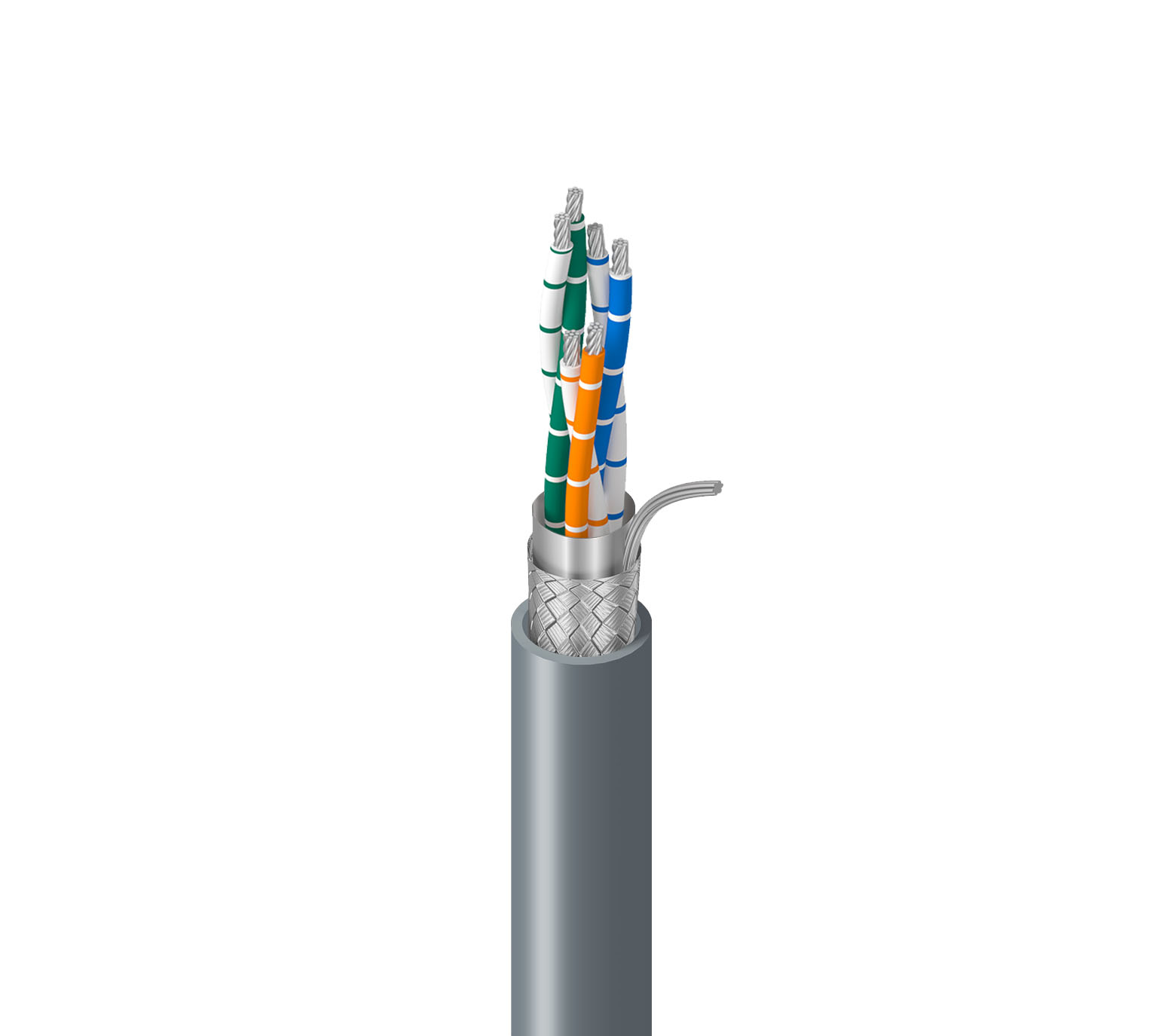

产品编号: 71742ELZ

RS485、3 Pr #20 Str TC、PE Ins、OS+TC Brd、LSZH Jkt、Eca

RS-485，3 对 20AWG (7x28) 镀锡铜线，PO 绝缘，Beldfoil®+ 镀锡铜编织 (65%) 整体屏蔽，LSZH 外护套，CPR Eca

  • 上架时间:
    全球
  • 状态:
    能力
71742ELZ
  • 71742ELZ
1 的 1

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 3 20 AWG 7x28 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.82 mm (0.032 in) 2.60 mm (0.102 in) White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC)

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.0 mm (0.039 in) 12.3 mm (0.484 in)

线缆外廓直径（标称）

12.3 毫米（0.484 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 36 Ohm/km (11 Ohm/1000ft) 40 pF/m (12 pF/ft) 78 pF/m 120 Ohm 66% 2.7 Amps per Conductor

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 1.45 dB/100m (0.442 dB/100ft)

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-30°C To +70°C -15°C To +70°C -30°C To +70°C

弯曲半径

Stationary Min. Installation Min.
62 mm (2.4 in) 123 mm (4.84 in)

最大拉伸张力

670 N (150 lbf)

线缆毛重

128 千克/公里（86.0 磅/1000 英尺）

环境适应性

室内 - Euroclass Eca，室内，无卤，耐晒，耐油

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

其他标准合规性

DMX-512

备注

这是初步的技术设计规范（TDS）。 首次订单的最低交易量为 3 公里。 本产品的标准颜色为灰色，标准尺寸为 305mt。 可根据特殊要求提供颜色和布置的附加选项。 第一笔订单的预计生产提前期将与 3107ENH. 的生产提前期相似。 请与您的 Belden 代表联系以进行确认。

更新和修订

修订编号：0.20 修订日期：05-07-2025

更新和修订

修订编号：0.20 修订日期：05-07-2025
