产品编号: 9842PE

RS-485、2 Pr #24 Str TC、PO Ins、OS+TC Brd、PE Jkt

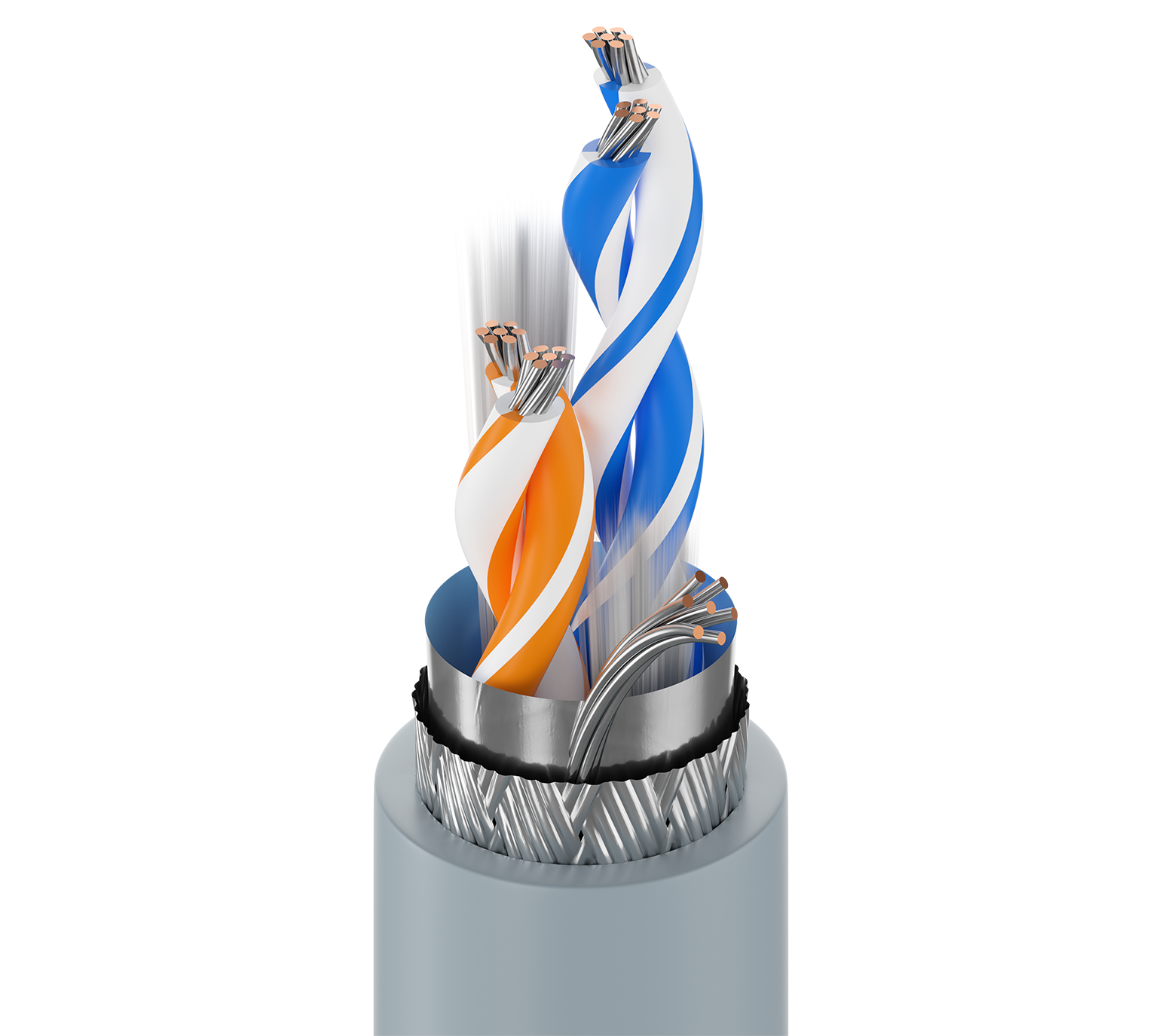

RS-485，2 对 24AWG (7x32) 镀锡铜线，PO 绝缘，Beldfoil®+ 镀锡铜编织 (90%) 整体屏蔽，PE 外护套

  • 上架时间:
    全球
  • 状态:
    有源
9842PE
5 的 5

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White, White/Orange & Orange/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
PE - Polyethylene 0.9 mm (0.035 in) 8.65 mm (0.341 in)

线缆外廓直径（标称）

8.65 毫米（0.341 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m 120 Ohm 66% 2.1 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

7.2 欧姆/公里（2.2 欧姆/1000 英尺）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 1.97 dB/100m (0.600 dB/100ft)

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +70°C -15°C To +70°C -45°C To +70°C

弯曲半径

Stationary Min. Installation Min.
43 mm (1.7 in) 86 mm (3.4 in)

最大拉伸张力

395 N (88.8 lbf)

环境适应性

浸水/地下导管，室内，室外，无卤，耐晒

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大电导率 = 10 µ S/mm，IEC 60754-2 - 卤素酸性气体量 - 最小 pH = 4.3

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

其他标准合规性

DMX-512
