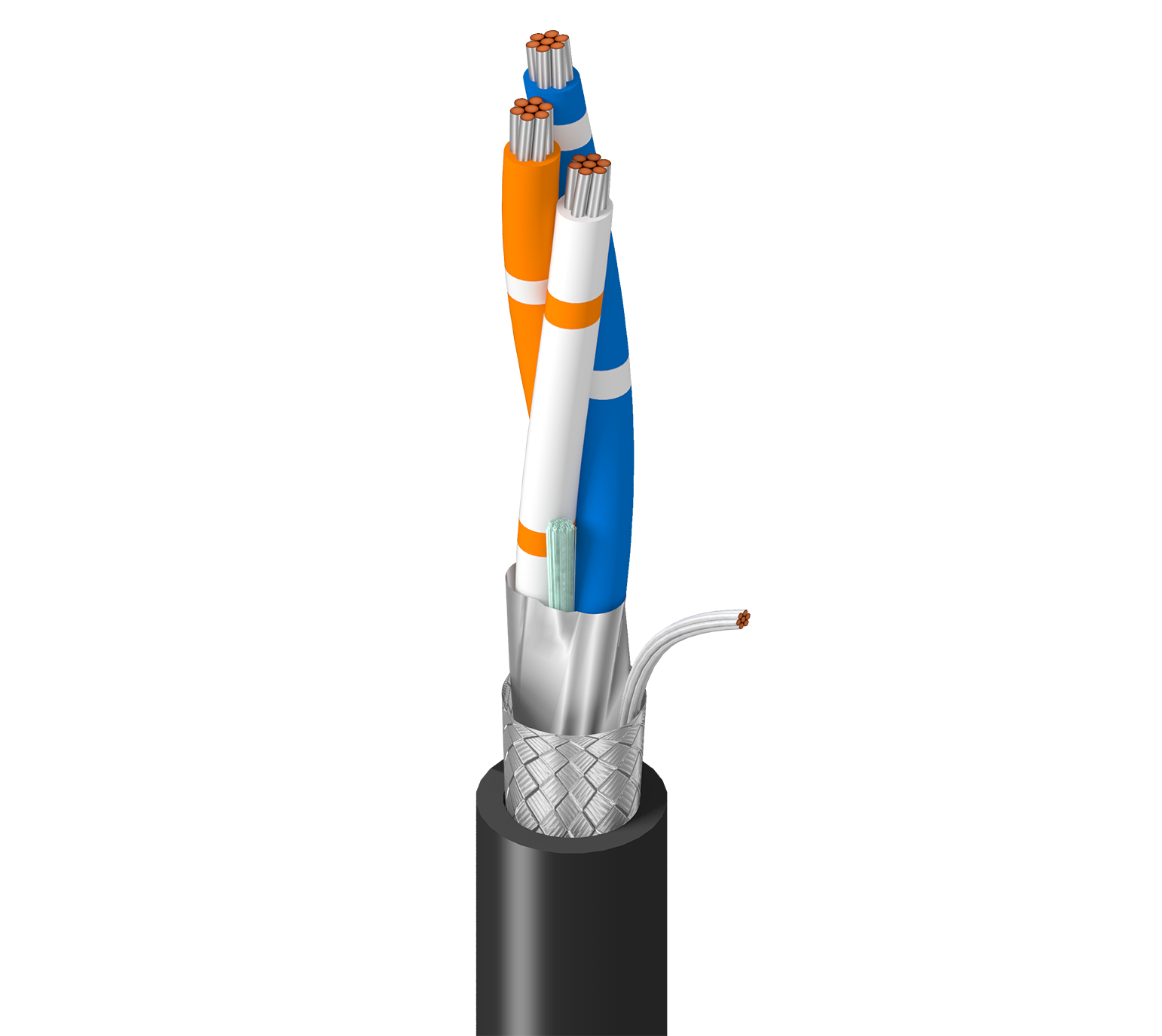

产品编号：3106A
RS-485, 1 Pr, 22AWG, Str TC, PE Ins, with OS, 1C 22AWG Str, PVC Ins, OA TC Brd, PVC Jkt, CM, PLTC, Sun Res, Oil Resistant
RS-485, 120 Ohm, 1 pair 22AWG (7x30) tinned copper Datalene® insulaton, with Foil Shield, 1 Conductor 22AWG (7x30) Tinned Copper, PVC Insulated, Overall 65% Tinned Copper Braid, PVC jacket, CM, PLTC, SUN RES and oil-resistant
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 恶劣环境, IIoT, 工厂或过程自动化, 视频, 音频, 数据通信, 等 |
|---|
构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 1 | 22AWG | 7x30 | TC - 镀锡铜 |
| 导体 | 1 | 22AWG | 7x30 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 | 备注 |
|---|---|---|---|---|---|
| 线对 | PE——聚乙烯（泡沫） | 0.033 in（0.84 mm） | 0.095 in（2.4 mm） | 白/橙条纹及橙/白条纹 | HDPE |
| 导体 | PVC - 聚氯乙烯 | 0.017 in（0.43 mm） | 0.062 in（1.6 mm） | 蓝/白条纹 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 22 AWG (7x30) TC |
| 编织 | 镀锡铜（TC） | 65% |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.047 in（1.2 mm） | 0.310 in（7.87 mm） |
|
线缆外廓直径（标称） |
0.310 in（7.87 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|
| 线对 | 18.2 Ohm/1000ft | 11 pF/ft (36 pF/m) | 20.9 pF/ft | 120 Ohm | 78% | 30ºC条件下每根导体6Amp |
| 导体 | 18.2 Ohm/1000ft (59.7 Ohm/km) | 30ºC条件下每根导体6Amp |
|
标称外屏蔽DCR |
4.544 Ohm/1000ft (14.91 Ohm/km) |
|---|
高频（标称/典型）
| 元件 | 频率[MHz] | 标称插入损耗（衰减） |
|---|---|---|
| 线对 | 1 | 0.5 dB/100ft |
电压
| UL额定电压 |
|---|
| 300 V (CM, PLTC) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -20°C至+60°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 3.6 in（91 mm） | 3.6 in（91 mm） |
|
最大拉伸张力 |
75.26 lb (34.14 kg) |
|---|---|
|
线缆毛重 |
48 lb/1000ft |
标准与合规性
|
环境适应性 |
室内，户外，耐晒，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1685 UL荷载, IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别：Eca |
|
NEC/UL合规性 |
第725条，第800条，CM，PLTC |
|
CEC / C（UL）合规性 |
CM |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
|
英国监管合规性 |
UKCA标识 |
产品说明
|
备注 |
耐油性：通过UL1277耐油II级，表10.17认证。如需CPE护套型号，请订购YR46721。 |
|---|
历史
|
更新和修订 |
修订编号：0.593 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.593 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC/EAN | 脚注 |
|---|---|---|---|---|---|
| 3106A.00152 | 黑色 | 线盘 | 152 m | 8719605005892 | |
| 3106A.00305 | 黑色 | 线盘 | 305 m | 8719605005915 | |
| 3106A 010500 | 黑色 | 线盘 | 500 ft | 612825141662 | C |
| 3106A 0101000 | 黑色 | 线盘 | 1,000 ft | 612825141655 | C |
