Product Number: 3106DB
RS-485, 1 Pr, 22AWG, Str TC, PE Ins, with OS, 1 c #22AWG Str, PVC Ins, OA TC Brd, CPE Jkt, CM, PLTC, Sun Res, Dir Bur, Oil Resistant

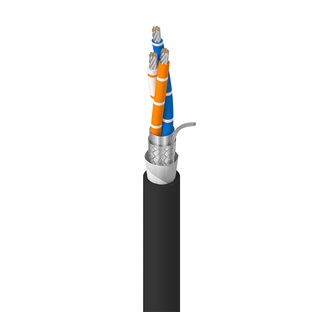

RS-485, 120 Ohm, 1 pair 22AWG (7x30) tinned copper Datalene® insulaton and a Foil Tape Shield, and 1conductor 22AWG (7x30) Tinned Copper, PVC Insulated conductor, Overall 65% Tinned Copper Braid, CPE jacket, CM, PLTC, SUN RES DIR BUR and oil-resistant
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 直埋, 串行通信(RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 户外如太阳能, 照明, 等 |
|---|
构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 1 | 22AWG | 7x30 | TC - 镀锡铜 |
| 导体 | 1 | 22AWG | 7x30 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 | 备注 |
|---|---|---|---|---|---|
| 线对 | PE——聚乙烯（泡沫） | 0.033 in（0.84 mm） | 0.095 in（2.4 mm） | 白/橙条纹及橙/白条纹 | HDPE |
| 导体 | PVC - 聚氯乙烯 | 0.017 in（0.43 mm） | 0.062 in（1.6 mm） | 蓝/白条纹 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 22 AWG (7x30) TC |
| 编织 | 镀锡铜（TC） | 65% |
|
隔水 |
隔水胶带 |
|---|
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| CPE——氯化聚乙烯 | 0.055 in（1.4 mm） | 0.359 in（9.12 mm） |
|
线缆外廓直径（标称） |
0.359 in（9.12 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|
| 线对 | 18.2 Ohm/1000ft | 11 pF/ft (36 pF/m) | 20.9 pF/ft | 120 Ohm | 78% | 30ºC条件下每根导体6Amp |
| 导体 | 18.2 Ohm/1000ft (59.7 Ohm/km) | 30ºC条件下每根导体6Amp |
|
标称外屏蔽DCR |
4.544 Ohm/1000ft (14.91 Ohm/km) |
|---|
高频（标称/典型）
| 元件 | 频率[MHz] | 标称插入损耗（衰减） |
|---|---|---|
| 线对 | 1 | 0.5 dB/100ft |
电压
| UL额定电压 |
|---|
| 300 V (CM, PLTC) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -20°C至+60°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 4.308 in（109.4 mm） | 4.308 in（109.4 mm） |
|
最大拉伸张力 |
75.26 lb (34.14 kg) |
|---|---|
|
线缆毛重 |
62 lb/1000ft |
标准与合规性
|
环境适应性 |
室内，户外，耐晒，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1685 UL荷载, IEC 60332-1-2 |
|
NEC/UL合规性 |
第725条，第800条，CM，PLTC |
|
CEC / C（UL）合规性 |
CM |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
耐油性：通过Oil Res I & II Per UL1277, 表 10.17 |
|---|
历史
|
更新和修订 |
修订编号：0.296 修订日期：2023年12月22日 |
|---|
信息
|
更新和修订 |
修订编号：0.296 修订日期：2023年12月22日 |
|---|
