产品编号: 1319SB

6 类船用电缆，ABS，4 对，LSZH

6 类船用电缆，ABS，4 对，23 AWG 实心裸铜导体，CMG-LS，上护套，LSZH 护套

  • 上架时间:
    全球
  • 状态:
    有源

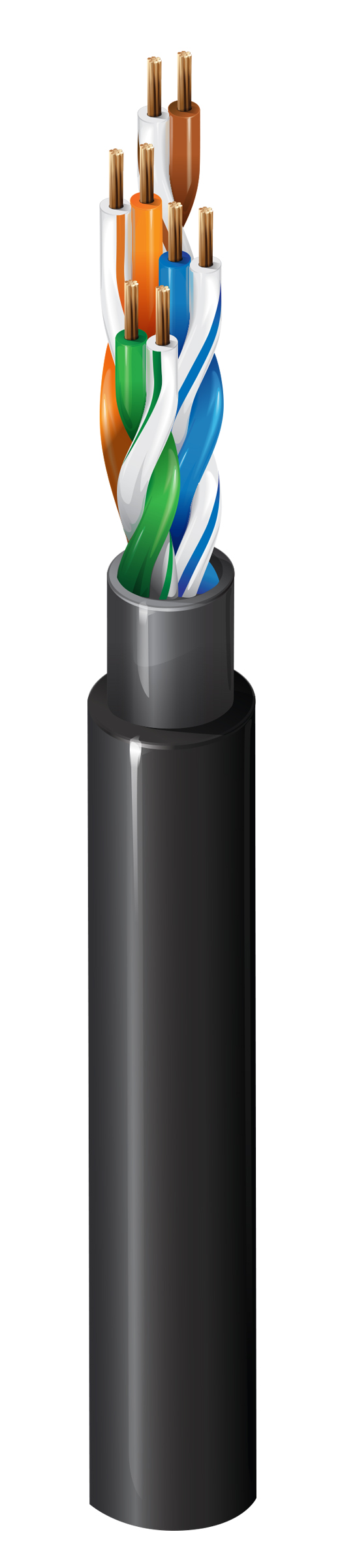

1319SB
5 的 5

规格

Expand All

适合应用

船载、场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、以太网供电+、以太网供电

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

内护套

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.239 in (6.07 mm) Yes

外屏蔽

Shield Type Material Coverage
Tape Nomex® 100%

外层护套

Separator Material Material Trade Name Nom. Diameter Ripcord
Dielectric Tape (Patented) LSZH - Low Smoke Zero Halogen (Flame Retardant) Haloarrest® 0.293 in (7.44 mm) No

线缆外廓直径（标称）

0.293 in (7.44 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 160 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 74.3 72.3 70.3 67.8 64.8 20.0 100 ± 15 100 ± 15 40.0 35.0
4 3.8 65.3 63.3 59.5 55.7 52.7 23.0 100 ± 15 100 ± 15 40.0 23.0
8 5.3 60.8 58.8 53.4 49.7 46.7 24.5 100 ± 15 100 ± 15 40.0 16.9
10 6.0 59.3 57.3 51.4 47.8 44.8 25.0 100 ± 15 100 ± 15 40.0 15.0
16 7.6 56.3 54.3 46.7 43.7 40.7 25.0 100 ± 15 100 ± 15 38.0 10.9
20 8.5 54.8 52.8 44.3 41.7 38.7 25.0 100 ± 15 100 ± 15 37.0 9.0
25 9.5 53.3 51.3 41.8 39.8 36.8 24.3 100 ± 15 100 ± 15 36.0 7.0
31.25 10.7 51.9 49.9 39.2 37.9 34.9 23.6 100 ± 15 100 ± 15 35.1 5.1
62.5 15.4 47.4 45.4 30.0 31.8 28.8 21.5 100 ± 15 100 ± 15 32.0
100 19.8 44.3 42.3 22.5 27.8 24.8 20.1 100 ± 15 100 ± 15 30.0
155 25.2 41.5 39.5 14.3 23.9 20.9 18.8 100 ± 22 100 ± 15 28.1
200 29.0 39.8 37.8 8.8 21.7 18.7 18.0 100 ± 22 100 ± 15 27.0
250 32.8 38.3 36.3 3.5 19.8 16.8 17.3 100 ± 32 100 ± 15 26.0

电压

UL Voltage Rating
300 V (CMG-LS)

温度

UL Temperature Operating Installation Storage
105°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.25 in (31.8 mm) 3.0 in (76 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

42 磅/1000 英尺（63 千克/公里）

环境适应性

室内/室外，室内，户外，无卤，抗紫外线，耐油，架空 - 承力吊索支撑

阻燃性/遇火反应

UL 1685 (UL负载-烟量有限）, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

CMG-LS 第 800 条

CEC / C（UL）合规性

CMG-ST1

ICEA合规性

S-116-732, S-56-434, S-99-689, S-100-685

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA-568.2-D 6 类

船用合规性

ABS 证书 18-HS1803790-PDA

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括从最大长度到 0 的降序镜头标记。

更新和修订

修订号：0.705 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.705 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1319SB 0101000 黑色 线盘 1,000 ft 612825111825 C
1319SB 0105000 黑色 线盘 5,000 ft 612825111832
