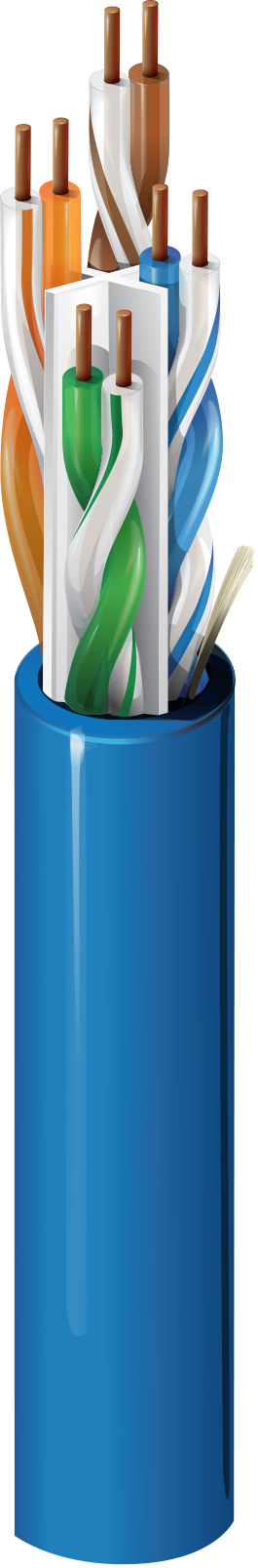

6 类电缆 - 7851A

6+ 类增强型水平电缆（600MHz），4 对粘连线，23 AWG 实心裸铜导体，U/UTP，立管 -CMR，PVC 护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对	是

外层护套

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented E-Spline®)	PVC - Polyvinyl Chloride	0.280 in (7.11 mm)	Yes

线缆外廓直径（标称）	0.280 in (7.11 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	90 pF/100m

延迟

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	38 ns/100m	67%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. TCL [dB]	Min. ELTCTL [dB]
1	1.8 dB/100m	82.3	80.3	80.5	78.5	74.8	72.8	20.0	100 ± 12	100 ± 15	40.0	35.0
4	3.5 dB/100m	73.3	71.3	69.7	67.7	62.8	60.8	23.0	100 ± 12	100 ± 10.4	40.0	23.0
8	5.0 dB/100m	68.8	66.8	63.7	61.7	56.7	54.7	24.5	100 ± 12	100 ± 8	40.0	16.9
10	5.7 dB/100m	67.3	65.3	61.6	59.6	54.8	52.8	25.0	100 ± 12	100 ± 7.3	40.0	15.0
16	7.2 dB/100m	64.2	62.2	57.0	55.0	50.7	48.7	25.0	100 ± 12	100 ± 5.7	38.0	10.9
20	8.1 dB/100m	62.8	60.8	54.7	52.7	48.8	46.8	25.0	100 ± 12	100 ± 5	37.0	9.0
25	9.1 dB/100m	61.3	59.3	52.3	50.3	46.8	44.8	25.0	100 ± 15	100 ± 5	36.0	7.0
30	10.0 dB/100m	60.1	58.1	50.2	48.2	45.3	43.3	25.0	100 ± 15	100 ± 5	35.2	5.5
31.25	10.2 dB/100m	59.9	57.9	49.7	47.7	44.9	42.9	25.0	100 ± 15	100 ± 5	35.1
62.5	14.7 dB/100m	55.4	53.4	40.7	38.7	38.9	36.9	25.0	100 ± 15	100 ± 5	32.0
100	18.9 dB/100m	52.3	50.3	33.4	31.4	34.8	32.8	25.0	100 ± 15	100 ± 5	30.0
155	23.9 dB/100m	49.4	47.4	25.5	23.5	31.0	29.0	22.8	100 ± 15	100 ± 5	28.1
200	27.5 dB/100m	47.8	45.8	20.3	18.3	28.8	26.8	21.6	100 ± 15	100 ± 5	27.0
240	30.5 dB/100m	46.6	44.6	16.1	14.1	27.2	25.2	20.6	100 ± 20	100 ± 5	26.2
250	31.2 dB/100m	46.3	44.3	15.2	13.2	26.8	24.8	20.5	100 ± 20	100 ± 5	26.0
300	34.5 dB/100m	43.1	43.1	8.6	8.6	25.3	23.3	20.1	100 ± 20	100 ± 5
310	35.2 dB/100m	42.9	42.9	7.8	7.8	25.0	23.0	20.0	100 ± 20	100 ± 5
350	37.7 dB/100m	42.1	42.1	4.5	4.5	23.9	21.9	19.8	100 ± 22	100 ± 5
400	40.6 dB/100m	41.3	41.3	0.6	0.6	22.8	20.8	19.5	100 ± 22	100 ± 5
436	42.7 dB/100m	40.7	40.7			22.0	20.0	19.1	100 ± 22	100 ± 5
450	43.5 dB/100m	40.5	40.5			21.7	19.7	18.9	100 ± 22	100 ± 5
460	44.0 dB/100m	40.4	40.4			21.5	19.5	18.8	100 ± 22	100 ± 5
500	46.2 dB/100ft	39.8	39.8			20.8	18.8	18.4	100 ± 22	100 ± 5
550	48.8 dB/100ft	39.2	39.2			20.0	18.0	18.0	100 ± 22	100 ± 5
600	51.4 dB/100ft	38.6	38.6			19.2	17.2	17.6	100 ± 22	100 ± 5

电压

UL Voltage Rating
300 V (CMR), 300 V (CL3R)

机械特性

温度

UL Temperature	Operating	Installation	Storage
90°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
0.5 in (13 mm)	2.25 in (57.2 mm)

最大拉伸张力	40 lb (18 kg)
线缆毛重	33 磅/1000 英尺

标准与合规性

环境适应性	室内立管
可持续发展	产品镜头……，提供环境产品声明 (EPD)
阻燃性/遇火反应	UL 1666 立管，FT4，IEC 60332-1-2
CPR合规性	CPR Euroclass：Eca
NEC/UL合规性	第 800 条、CMR、CMR-LP (0.5A)、CL3R-LP (0.5A)
CEC / C（UL）合规性	CMR
ICEA合规性	S-116-732
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	第 6 类
TIA/EIA合规	ANSI/TIA-568.2-D 6 类
第三方性能验证	第 6 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
静压室编号	7852A

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 600 MHz 以上的值仅供工程信息使用。打印包括从最大到 0 的降序英尺数/米数标记。

历史

更新和修订	修订号：0.579 修订日期：02-20-2026
脚注	C——采用木线盘收线。

信息

更新和修订	修订号：0.579 修订日期：02-20-2026
脚注	C——采用木线盘收线。

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC	脚注
7851A 006Z1000				612825433378
7851A 0101000	黑色	线盘	1,000 ft	612825190325
7851A 010A1000	黑色	盒内线盘	1,000 ft	612825190318
7851A 0061000	蓝色	线盘	1,000 ft	612825190288	C
7851A 006A1000	蓝色	盒内线盘	1,000 ft	612825190271
7851A F6H1000	灰色	线盘	1,000 ft	612825190189	C
7851A F6HA1000	灰色	盒内线盘	1,000 ft	612825190172
7851A 0051000	绿色	线盘	1,000 ft	612825190264	C
7851A 005A1000	绿色	盒内线盘	1,000 ft	612825190257
7851A 0031000	橙色	线盘	1,000 ft	612825190226	C
7851A 003A1000	橙色	盒内线盘	1,000 ft	612825190219
7851A 0021000	红色	线盘	1,000 ft	612825190202
7851A 002A1000	红色	盒内线盘	1,000 ft	612825190196
7851A 0091000	白色	线盘	1,000 ft	612825190301	C
7851A 009A1000	白色	盒内线盘	1,000 ft	612825190295
7851A 0041000	黄色	线盘	1,000 ft	612825190240	C
7851A 004A1000	黄色	盒内线盘	1,000 ft	612825190233
