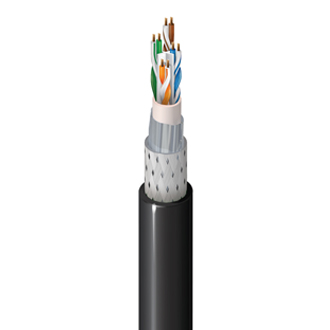

产品编号: 7971A

DataTuff® 6、4 Bonded-Pr #22 Sol BC、PO Ins、X-spline、PVC Jkt、OS+TC Brd、PVC Jkt、PLTC、CMR、CMX 户外

工业以太网 Cat 6，4 粘连线对 22AWG（实心）裸铜，PO 绝缘，X-spline，PVC 内护套，Beldfoil®+ 镀锡铜编织（80%）整体屏蔽，PVC 外护套，PLTC，CMR，CMX 户外

  • 上架时间:
    美洲
  • 状态:
    有源
7971A
5 的 5

规格

Expand All

适合应用

功率受限托盘、恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
22 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

是

内护套

Separator Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.305 in (7.75 mm) Yes
Center Member (Patented X-Spline®)

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 80%

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.425 in (10.8 mm) No

线缆外廓直径（标称）

0.425 in (10.8 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
56.5 Ohm/km (17.2 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 68%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Min. TCL [dB]
1 2 74.3 72.3 72.3 70.3 67.8 64.8 20 100 ± 15 40
4 3.78 65.28 63.28 61.5 59.5 55.71 52.71 23.01 100 ± 15 40
8 5.32 60.77 58.77 55.45 53.45 49.69 46.69 24.52 100 ± 15 40
10 5.95 59.31 57.31 53.36 51.36 47.75 44.75 25 100 ± 15 40
16 7.55 56.25 54.25 48.7 46.7 43.67 40.67 25 100 ± 15 37.96
20 8.47 54.8 52.8 46.33 44.33 41.73 38.73 25 100 ± 15 36.99
25 9.51 53.35 51.35 43.84 41.84 39.79 36.79 24.32 100 ± 15 36.02
31.25 10.67 51.89 49.89 41.22 39.22 37.86 34.86 23.64 100 ± 15 35.05
62.5 15.38 47.38 45.38 31.99 29.99 31.83 28.83 21.54 100 ± 15 32.04
100 19.8 44.31 42.31 24.51 22.51 27.75 24.75 20.11 100 ± 15 30
155 25.16 41.46 39.46 16.3 14.3 23.95 20.95 18.77 100 ± 15 28.1
200 28.98 39.8 37.8 10.82 8.82 21.73 18.73 18 100 ± 15 26.99
250 32.85 38.35 36.35 5.5 3.5 19.79 16.79 17.32 100 ± 15 26.02

电压

UL Voltage Rating
300 V (PLTC, CMR/CMX-Outdoor), 600 V (AWM)

温度

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -40°C To +75°C -40°C To +60°C

弯曲半径

Installation Min. Flexing Min.
2.6 in (66 mm) 5.1 in (130 mm)

弯曲半径表注释

这些电缆适用于室内和室外应用。 对于室外安装，必须采用连续弯曲半径以供室外使用。 由于环境因素，室外装置容易频繁移动。

线缆毛重

87.5 磅/1000 英尺（130 千克/公里）

环境适应性

室内/室外，室内，室外，耐晒

阻燃性/遇火反应

UL 1685 仅阻燃

CPR合规性

CPR Euroclass: Fca

NEC/UL合规性

第 800 条、第 725 条、PLTC - CMR/CMX 户外

AWM合规性

AWM 21047

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA-568.2-D 6 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

版本号：0.83 版本日期：02-20-2026

更新和修订

版本号：0.83 版本日期：02-20-2026


Report An Error

零件编号

货号
7971A 0101000
7971A 0105000
