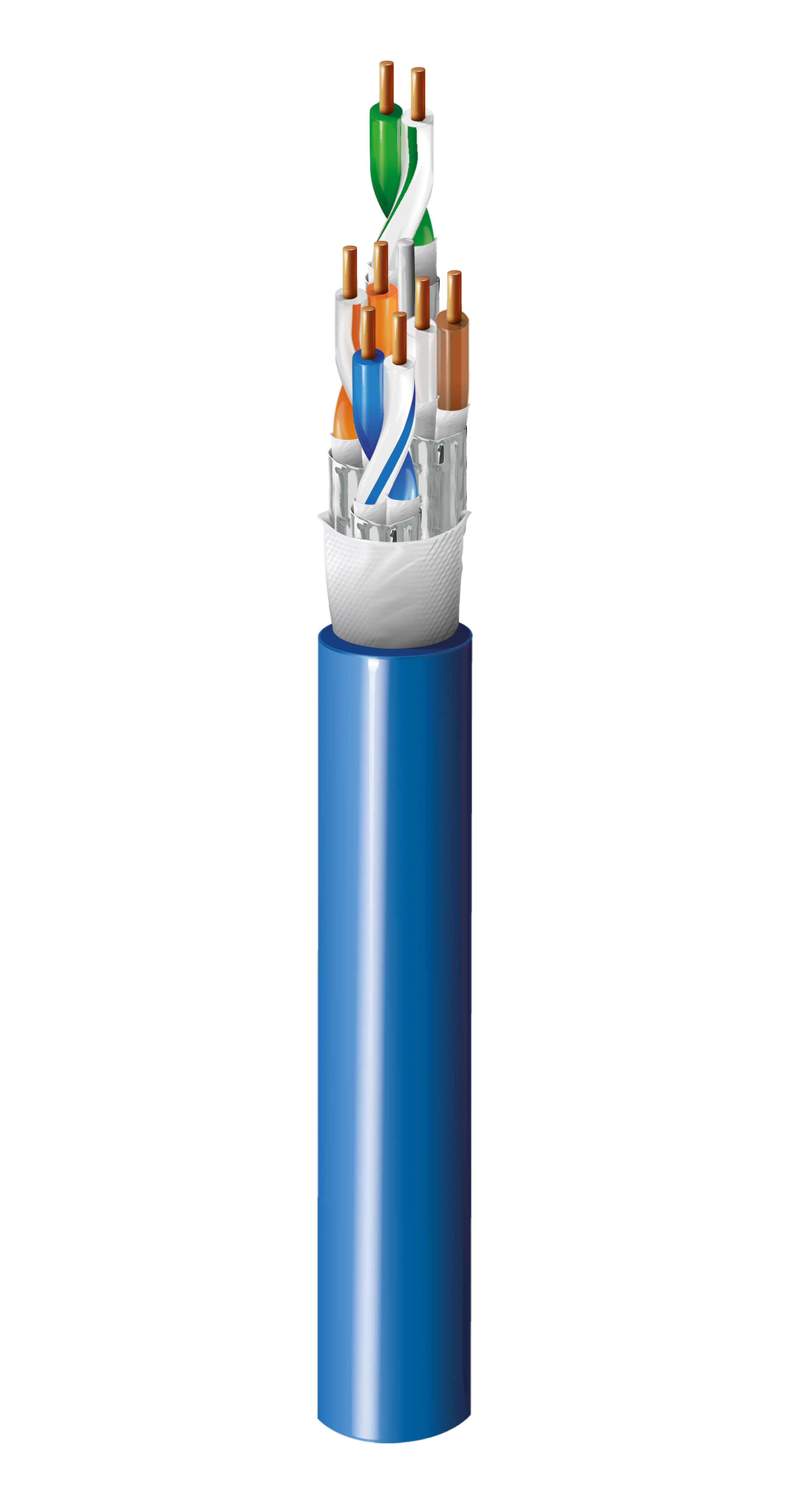

6 类电缆 - NH50106UFL

DataTuff™ 工业以太网 CAT6 4x2x23AWG/1 U/FTP 防火

上架时间:

全球
状态:

有源

报价

NH50106UFL

规格
零件编号
资源

规格

产品概述

适合应用	此 6 类电缆是千兆以太网的电缆标准，即使直接受到火的侵袭也能够继续传输数据。

构造详情

导体

Element	Size	Stranding	Material	No. of Pairs
Conductor(s)	23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene	1.17 mm (0.0461 in)	Blue & White with Blue Strips, Orange & White with Orange Strips, Green & White with Green Strips, Brown & White with Brown Strips	Fire Protection Barrier: Mica glass Tape(MGT), Twist Direction = S, 25% AL-mylar tape(Overlapping)

内屏蔽

Shield Type	Material	Drainwire Type	Notes
Tape	Bi-Laminate (Alum+Poly)	26 AWG (Solid) TC	All 4 Pairs laid up together & binded by Fire Protection Barrier: Mica Glass Tape(MGT)

外层护套

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

线缆外廓直径（标称）	10.80 毫米（0.4252 英寸）

电气特性

电气设备

Max. Conductor DCR	Nom. Characteristic Impedance
73.2 Ohm/km @ 20 Deg. C	100 Ohm

延迟

Max. Delay Skew
45 ns/70m

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]
4	3.8 dB/70m	65.3	63.3	55.8	52.8	23.0
10	6.0 dB/70m	59.3	57.3	47.8	44.8	25.0
20	8.5 dB/70m	54.8	52.8	41.8	38.8	25.0
25	9.5 dB/70m	53.3	51.3	39.8	36.8	24.3
31.25	10.7 dB/70m	51.9	49.9	37.9	34.9	23.6
62.5	15.5 dB/70m	47.4	45.4	31.9	28.9	21.5
100	19.8 dB/70m	44.3	42.3	27.8	24.8	20.1
250	32.8 dB/70m	38.3	36.3	19.8	16.8	17.3

机械特性

温度

Operating
-40°C to + 60°C

标准与合规性

环境适应性	抗紫外线，耐油
阻燃性/遇火反应	IEC 60332-1-2、IEC 60332-3-22、IEC 60331-23、EN 50200 PH120
AWM合规性	AWM 21130
数据类别	第 6 类
TIA/EIA合规	ANSI/TIA 568.2-D
ISO/IEC合规性	IEC 61156-5
欧洲无卤标准	IEC 60754-1 - 卤素含量 = 0.5%，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 10S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ
其他标准合规性	BS6387 CWZ

历史

更新和修订	修订号：0.175 修订日期：02-20-2026

信息

更新和修订	修订号：0.175 修订日期：02-20-2026

Report An Error

零件编号

货号	颜色	收起类型	长度	EAN码
NH50106UFL-C305	浅蓝色	线盘	305 m	8719605204660
