产品编号: 50106AHSFP

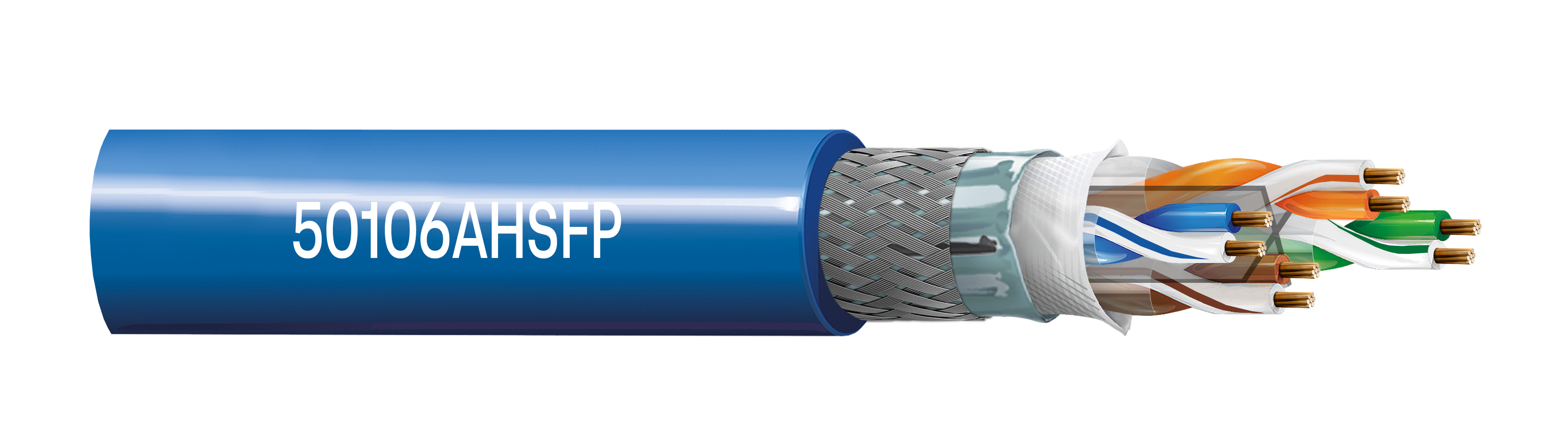

BELDEN 工业高柔性以太网 CAT6A 电缆，SF/UTP，PUR 护套，室内

BELDEN 工业以太网 CAT6A，SF/UTP，4x2x26AWG，绞合裸铜导线，PO 绝缘，Al-Mylar+ 编织屏蔽，PUR 护套，室内

  • 上架时间:
    全球
  • 状态:
    有源
50106AHSFP
5 的 5

规格

Expand All

适合应用

工业以太网电缆用于互连工业以太网交换机、IP 控制器、媒体转换器、分布式控制系统、可编程逻辑控制器以及传输工业协议数据信号。 支持当前和未来的 6A 类应用，例如：10Base-T、100Base-TX、1000Base-T 和 10GBase-T。这些是符合 IEC61156-6、UL 758、EN50288-10-2、IEC11801 标准的室内使用的 6A 类电缆

导体

Element Size Material No. of Pairs
Pair(s) 26 AWG BC - Bare Copper 4

绝缘

Material Nom. Insulation Diameter Color Code
PO - Polyolefin 1.0 mm (0.039 in) 1.White/Blue,Blue, 2.White/Orange,Orange, 3.White/Green,Green, 4.White/Brown,Brown

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

外层护套

Material
PUR - Polyurethane (Halogen Free)

线缆外廓直径（标称）

7.3 毫米（0.29 英寸）

电气设备

Max. Conductor DCR Nom. Characteristic Impedance
145@20°C（ Ohm/km） 100 Ohm

电压

UL Voltage Rating
300 V

温度

UL Temperature
-40°C To +80°C

弯曲半径

Flexing Min.
75 mm (3.0 in)

环境适应性

室内，耐油

阻燃性/遇火反应

IEC 60332-1 可燃性

AWM合规性

AWM 20549, AWM I A/B

欧洲无卤标准

IEC 60754-1 - 卤含量 = 免费

备注

最大传输长度：链路等级 -CatEa（CAT6A），通道 -74 米；拖链试验：1000 万次循环；速度：30 次/分钟；链长：1 米，扭转试验：1000 万次循环，速度：20 次/分钟（长度 1 米）。 柔韧性测试在贝尔登实验室环境温度下进行。

更新和修订

版本号：0.32 版本日期：03-23-2026

更新和修订

版本号：0.32 版本日期：03-23-2026
