产品编号: 50106AH1

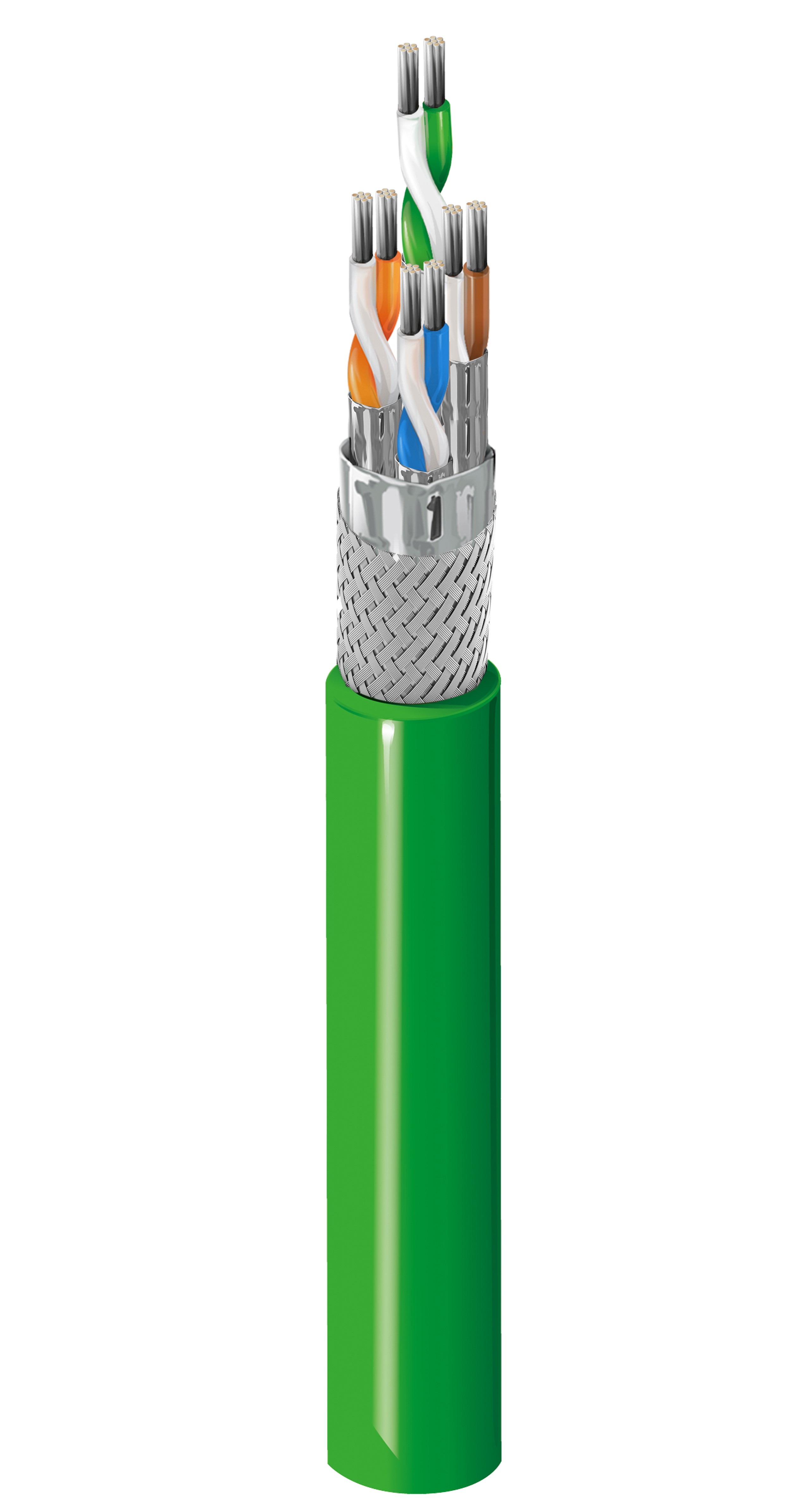

BELDEN 50106AH1 工业以太网 CAT6A 电缆，SF/FTP，Profinet C 型，4 对，24AWG 绞合，PUR Jkt，E357312-S，AWM 20554 80C，30V，FT2

BELDEN 50106AH1 工业以太网 CAT6A 电缆，SF/FTP，Profinet C 型，4 对，24AWG 绞合镀锡铜导体，聚乙烯绝缘，镀锡铜编织屏蔽，PUR 护套，E357312-S，AWM 20554 80C，30V，FT2

  • 上架时间:
    全球
  • 状态:
    有源
50106AH1
5 的 5

规格

Expand All

适合应用

以太网：10Base-T、100Base-TX、1000Base-T、1000Base-TX、10GBase-T

导体

Size Stranding Material
24 AWG 7x32 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.45 mm (0.0571 in) White & Blue, White & Orange, White & Green, White & Brown

外屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%
Tapes (Each Pair) Bi-Laminate (Alum+Poly)

外层护套

Material Nom. Diameter
PUR - Polyurethane 8.9 mm (0.35 in)

电气设备

Max. Conductor DCR Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 100 Ohm

延迟

Max. Delay Skew
≤ 20 ns/100m

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB]
4 5.7 dB/100m 66.3 56.0 23.0
10 9.5 db/100m 59.5 46.4 25.0
16 11.5 dB/100m 57.1 44.1 25.0
31.25 15.8 dB/100m 53.1 38.0 23.3
62.5 22.4 dB/100m 48.4 32.2 20.8
100 29.0 dB/100m 45.2 27.8 19.0
200 41.1 dB/100m 40.8 22.0 17.3
250 46.6 dB/100m 39.3 20.1 17.3
300 51.4 dB/100m 38.2 18.5 17.3
350 55.8 dB/100m 37.1 17.1 17.3
500 67.9 dB/100m 34.8 14.0 17.3

温度

Operating
-30°C To +70°C

弯曲半径

Installation Min. Flexing Min.
71.2 mm (2.80 in) 133.5 mm (5.256 in)

环境适应性

室内/室外，室内，室外，无卤，耐晒，抗紫外线，耐油

阻燃性/遇火反应

FT2，IEC 60332-1-2

AWM合规性

AWM 20554

数据类别

6A 类

ISO/IEC合规性

IEC 61156-xx, UL 758

欧洲无卤标准

IEC 60754-1 - 卤含量 = 零

欧洲指令合规性

欧盟指令 2011/65/EU（RoHS 2）

备注

拖链循环最小次数：250 万次拖链参数：r=15 D，a= 3m/s^2，v= 3m/s，链长：5 m

更新和修订

版本号：0.54 版本日期：02-26-2026
