产品编号: 50106HSF

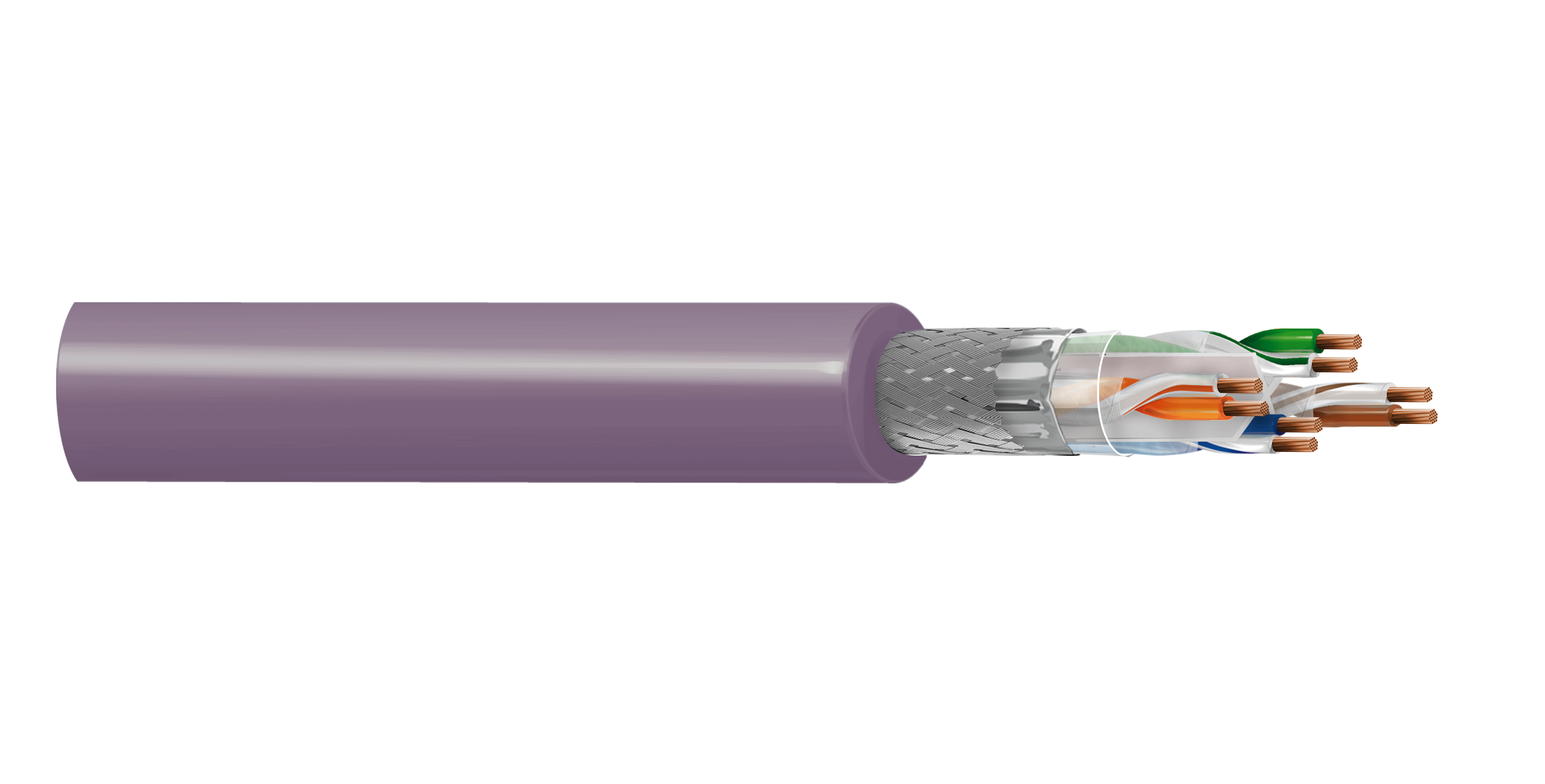

BELDEN 工业以太网 CAT6、SF/UTP、4x2x 0.15mm2 绞合、PO/PVC、高柔性电缆

BELDEN 工业以太网 CAT6，SF/UTP，4x2x 0.15mm2 多股裸铜导体，聚烯烃绝缘，整体箔屏蔽加镀锡铜编织屏蔽，PVC 护套，高柔性电缆，1000 万次弯曲循环（拖链），AWM 2095，80C，300V，FT2

  • 上架时间:
    全球
  • 状态:
    有源
50106HSF
  • 50106HSF
1 的 1

规格

Expand All

适合应用

以太网：10GBase-T、100Base-TX、1000Base-T

导体

Element Size Material
Pair(s) 0.15 mm² BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code
PO - Polyolefin 1.0 mm (0.039 in) White/Blue, Blue, White/Orange, Orange, White/Green, Green, White/Brown, Brown

外屏蔽

Shield Type Material Coverage
Tape Polyester + Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

外层护套

Material
PVC - Polyvinyl Chloride

线缆外廓直径（标称）

7.3 毫米（0.29 英寸）

电气设备

Max. Conductor DCR Nom. Characteristic Impedance
145 Ω/km @ 20°C 100 Ohm

电气表注释

最大传输长度 a) 链路等级：E 级（数据应用高达 250 MHz），信道：74m，永久：63m；传播标称速度：72%

电压

UL Voltage Rating Breakdown Voltage
300 V 2000V AC/Min.

温度

Operating
-20 ℃ to + 80℃

弯曲半径表注释

拖链测试（500 万次循环）：a) 弯曲半径：最大 12.5D，速度：最小 30 次/分钟，链长：1M；拖链测试（1000 万次循环）：a) 弯曲半径：最大 14.5D，速度：最小 30 次/分钟，链长：1M

AWM合规性

AMW 2095

CEC / C（UL）合规性

AWM I/II 80C 300V

数据类别

第 6 类

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU（RoHS 2）

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.18 修订日期：08-13-2024

更新和修订

修订编号：0.18 修订日期：08-13-2024
