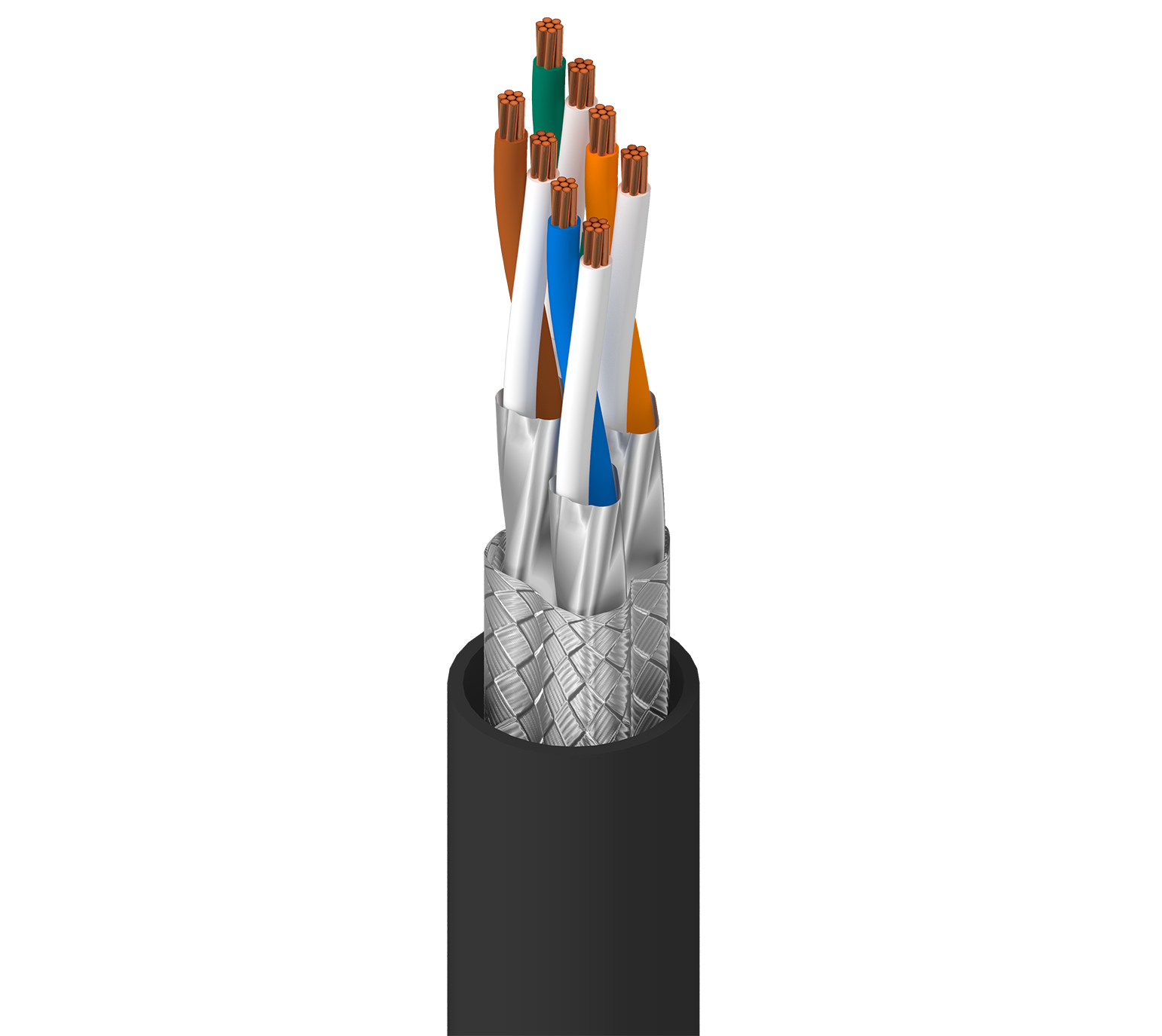

产品编号: 74005E

DataTuff® 7、4PR #26 Str BC、PO ins、S/FTP、PVC jkt、AWM 20121

DataTuff® 7，4 对 AWG 26 裸铜 - 绞合，聚乙烯绝缘，S/FTP - 整体编织/单独箔屏蔽，PVC 护套，AWM 20121

  • 上架时间:
    全球
  • 状态:
    有源
74005E
5 的 5

规格

Expand All

适合应用

Cat7、恶劣环境、IIoT、工厂或过程自动化、视频、音频、数据通信等。

导体

Size Stranding Material No. of Pairs
26 AWG Stranded BC - Bare Copper 4

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.05 mm (0.0413 in) White & Blue, White & Orange, White & Green, White & Brown

线缆芯

Description
2 twisted insulated conductors, 4 pairs twisted together left hand lay

内屏蔽

Element Shield Type Material
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly)

外屏蔽

Shield Type Material
Braid Tinned Copper (TC)

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.8 mm (0.27 in)

线缆外廓直径（标称）

6.8 毫米（0.27 英寸）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
145 Ohm/km (44.2 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation)
1 2.7 dB/100m
4 5.5 dB/100m
10 8.5 dB/100m
16 10.8 dB/100m
20 12.1 dB/100m
31.25 15.2 dB/100m
62.5 21.8 dB/100m
100 27.8 dB/100m
200 40.1 dB/100m
300 50 dB/100m
600 73.3 dB/100m

电压

UL Voltage Rating
30 V RMS

温度

Operating Installation Storage
-40°C to +80°C -15°C To + 60°C -40°C to +80°C

弯曲半径

Stationary Min. Installation Min.
30 mm (1.2 in) 65 mm

最大拉伸张力

80 N (18 lbf)

环境适应性

室内 - Euroclass Eca， 室内， 耐晒 - 仅黑色， 耐油

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

AWM合规性

AWM 20121

数据类别

第 7 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1

CENELEC合规性

EN 50173-1

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

版本号：0.199 版本日期：02-20-2026

更新和修订

版本号：0.199 版本日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
74005E.01500 黑色 线盘 500 m 8719605013255
