产品编号: 74034PU

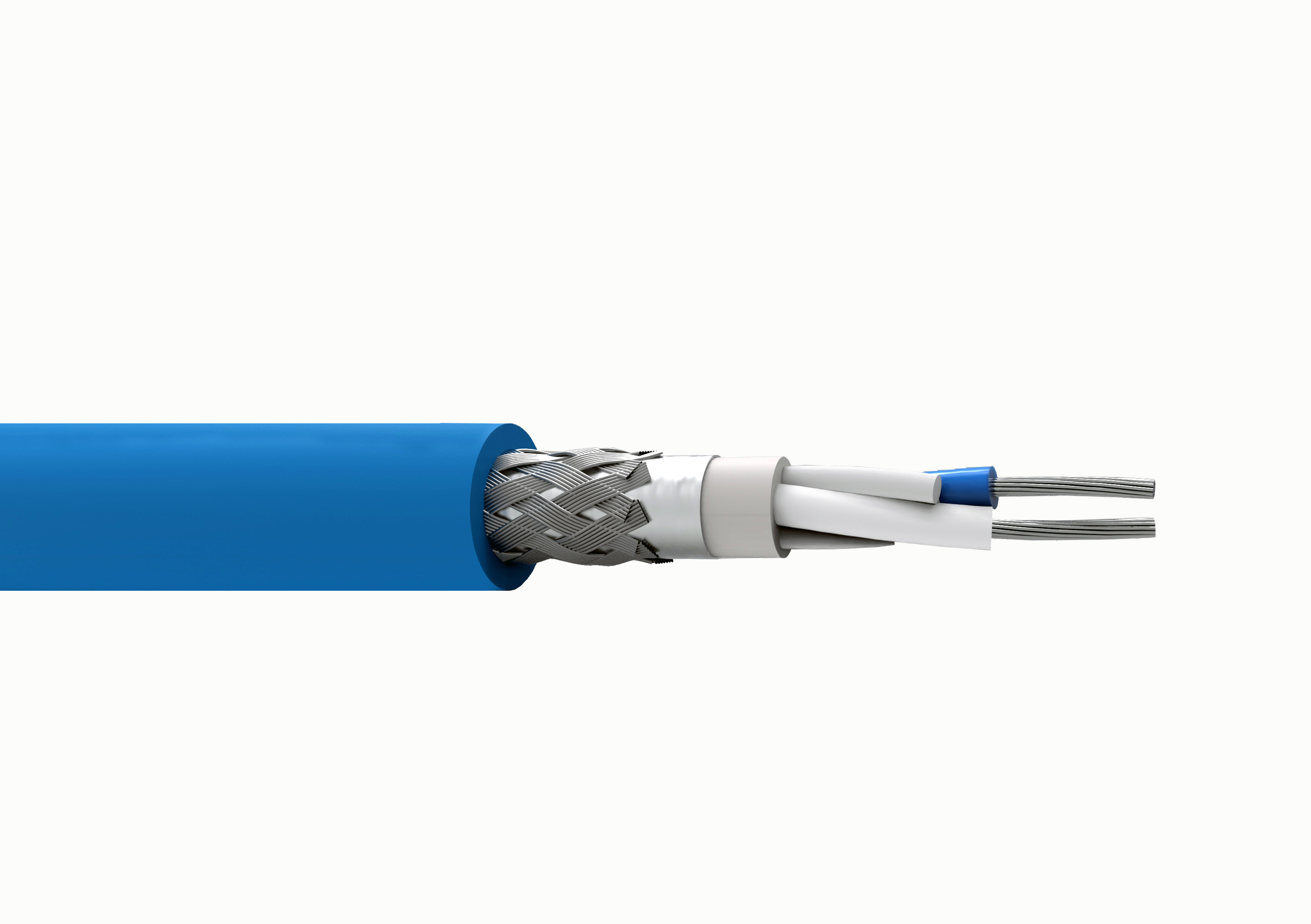

Belden 柔性以太网 26 AWG SPE 电缆

Belden 柔性以太网 26 AWG 双屏蔽 PU 护套 SPE 拖链应用电缆。

  • 上架时间:
    全球
  • 状态:
    有源
74034PU
5 的 5

规格

Expand All

适合应用

1 单对以太网，最高可达 600 MHz。 IEEE 802.3bp（1000BASE-T1）

导体

Element Size Stranding Material No. of Pairs
Pair(s) 26 AWG 19x0.10 mm TC - Tinned Copper 1

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.1 mm (0.043 in) White, Blue

内护套

Material Color
TPE - Thermoplastic Elastomer White

外屏蔽

Shield Type Material Coverage
Tape Polyester + Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

外层护套

Material
PUR - Polyurethane (Halogen Free)

线缆外廓直径（标称）

5.0 毫米（0.20 英寸）

电气设备

Max. Conductor DCR Nom. Characteristic Impedance
150 Ω/km @ 20°C 100 Ohm

高频

Frequency Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Surface Transfer Impedance Min. Coupling Attenuation [dB]
1 3.1 dB/100 m 20 40 40 50
4 MHz 5.6 dB/100 m 23 40 28 75.9
10 MHz 8.7 dB/100 m 25 35 20 100
20 MHz 12.3 dB/100 m 25 30.5 14 154.9
30 MHz 15.1 dB/100 m 18.5 27.8 10.5 200 85
100 MHz 27.8 dB/100 m 15.6 20 5.0 85
600 MHz 70.7 dB/100 m 15.6 8.3 5.0 69.4
1000 MHz 65

电压

UL Voltage Rating Breakdown Voltage
300 V 2kV ac/min

温度

Operating
-40 ℃ to + 80℃

从动/挠曲特性

Motion Number of Cycles Radius Speed Acceleration Traverse Length
Trailing/Bending 5,000,000 75 mm 3 m/s 10 m/s² 5 m

线缆毛重

32 千克/公里（22 磅/1000 英尺）

AWM合规性

AWM 20549

数据类别

SPE 1000 Mbps

ISO/IEC合规性

IEC 61156-12, UL 758

欧洲无卤标准

IEC 60754-1 - 卤含量 = 0.5%

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU（RoHS 2）

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

HF：根据 EN 60684-2：≤0.1%

更新和修订

版本号：0.30 版本日期：02-20-2026

更新和修订

版本号：0.30 版本日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
74034PU-C500 浅蓝色 线盘 500 m 8719605219572
