产品编号: BE43886

DataTuff® 5E，4PR #26 Str BC，PO ins，F/UTP，LSNH Jkt，ECE R118

DataTuff® 5E，4 对 AWG 26 裸铜 - 绞合，聚乙烯绝缘，F/UTP - 非屏蔽，LSZH / FRNC 护套，ECE R118

  • 上架时间:
    全球
  • 状态:
    有源

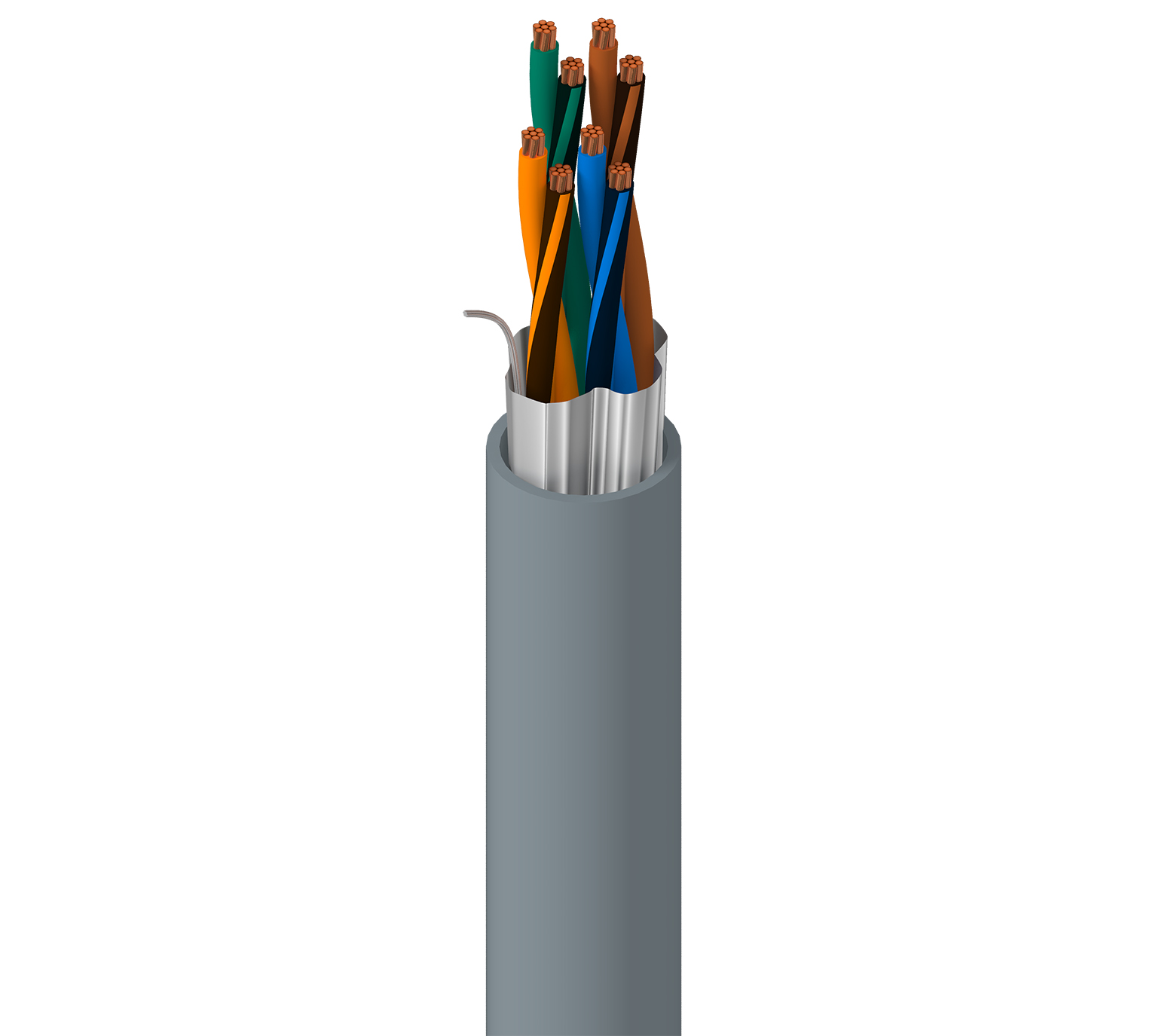

BE43886
  • BE43886
1 的 1

规格

Expand All

适合应用

Cat5e，适用于公共汽车或其他车辆，电缆符合 ECE R118.03 标准的要求

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Element Size Stranding Material No. of Pairs
Individual Pair 26 AWG 7x34 BC - Bare Copper 4

绝缘

Element Material Nom. Insulation Diameter Color Code
Individual Pair PE - Polyethylene 0.95 mm (0.037 in) Black/Blue & Blue, Black/Orange & Orange, Black/Green & Green, Black/Brown & Brown

线缆芯

Description
4 pairs twisted together

外屏蔽

Shield Type Material Drainwire Type
Tape Bi-Laminate (Alum+Poly) 26 AWG (7x34) TC

外屏蔽表注释

铝面向内，与排流线相接触

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 5.4 mm (0.21 in)

线缆外廓直径（标称）

5.4 毫米（0.21 英寸）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
145 Ohm/km (44.2 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 60%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 3.2 dB/100m 65.3 62.3 62.1 59.1 64 61 20 40 35
4 6 dB/100m 56.3 53.3 50.3 47.3 52 49 23 34 23
10 9.5 dB/100m 50.3 47.3 40.8 37.8 44 41 25 30 15
16 12.1 dB/100m 47.2 44.2 35.2 32.2 39.9 36.9 25 28 10.9
20 13.5 dB/100m 45.8 42.8 32.2 29.2 38 35 25 27 9
31.25 17.1 dB/100m 42.9 39.9 25.8 22.8 34.1 31.5 23.3 25.1 5.5
62.5 24.8 dB/100m 38.4 35.4 13.6 10.6 28.1 25.1 20.7 22
100 32 dB/100m 35.3 32.3 3.3 0.3 24 21 19 20

高频表注释

4 MHz 以下的限制仅供参考。 参考标准：IEC 61156-5

转移阻抗

Frequency Max. Transfer Impedance
1 Mhz Max. 50 mOhm/m
10 Mhz Max. 100 mOhm/m
30 Mhz Max. 200 mOhm/m
100 Mhz Max. 1000 mOhm/m

转移阻抗等级

2 年级

筛选等级

Type II

放映表注意事项

耦合衰减

电压

Voltage Rating
72 V DC

温度

Operating Installation
-30°C to +60°C 0°C To +50°C

弯曲半径

Stationary Min. Installation Min.
21 mm (0.83 in) 42 mm

最大拉伸张力

45 N (10 lbf)

线缆毛重

31 kg/km

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2, UN ECE R118.03

CPR合规性

CPR Euroclass：Eca

数据类别

5e 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1

CENELEC合规性

EN 50173-1，隔离等级根据 EN50174-2 = a

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

更新和修订

修订编号：0.162 修订日期：09-07-2025

更新和修订

修订编号：0.162 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
BE43886.00500 灰色, RAL 7032 线盘 500 m 8719605162052
