产品编号: BE46830

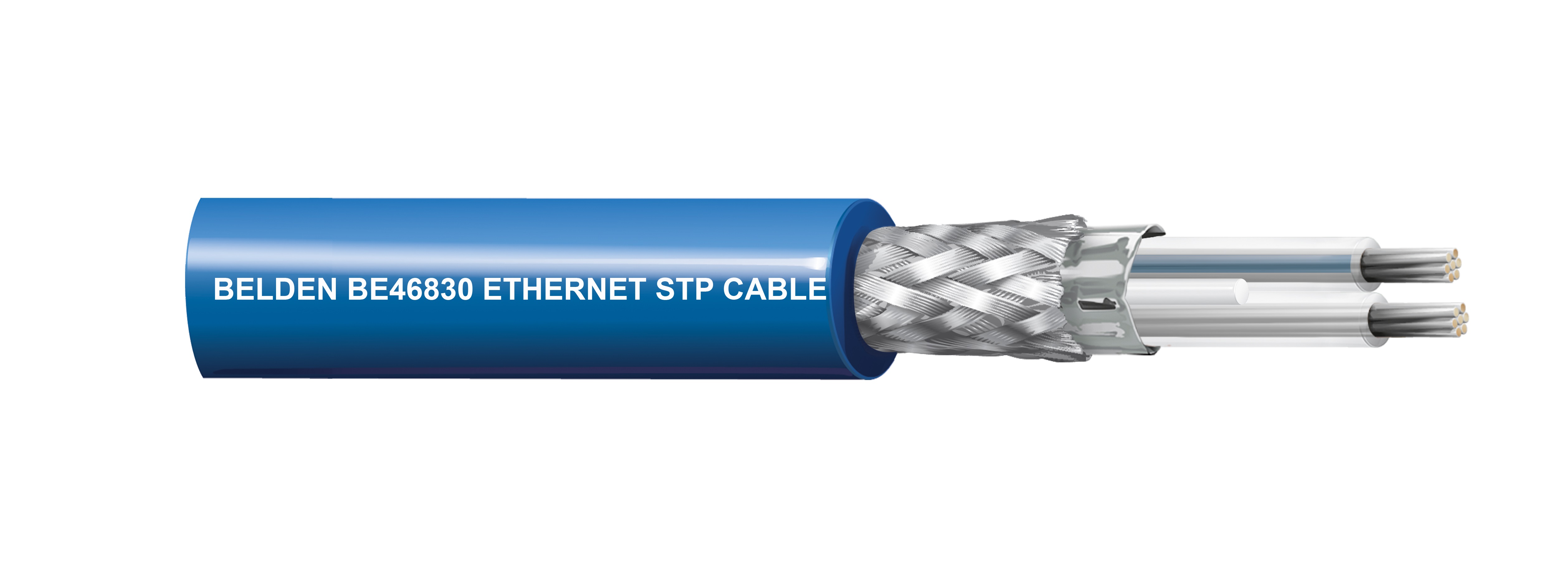

船用 SPE 40mGb 22AWG STR SF/UTP SHF1，抗紫外线，室外

船用 SPE 40mGb 22AWG STR SF/UTP SHF1，抗紫外线，室外

  • 上架时间:
    全球
  • 状态:
    有源
BE46830
5 的 5

规格

Expand All

适合应用

1 个单对以太网，最高可达 600 MHz

导体

Size Stranding Material No. of Pairs
22 AWG 7x0.25 mm TC - Tinned Copper 1

绝缘

Material Nom. Insulation Diameter Color Code
XLP, XLPO, XLPE 2.10 mm (0.0827 in) Nature, Nature & Blue

外屏蔽

Shield Type Material
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC)

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (SHF1) 6.20 mm (0.244 in)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance Nom. Characteristic Impedance
59.4 Ohm/km (18.1 Ohm/1000ft) 160 pF/100m 100 Ohm

延迟

Frequency Max. Delay
4 MHz 552 ns/100m

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 3.0 20 40 40
10 8.7 25 35 20
20 12.3 25 30.5 13.9
600 70.6 15.6 8.3 5

转移阻抗等级

1级

温度

Operating
-20°C to + 80°C

阻燃性/遇火反应

FT 2， IEC 60332-1-2， IEC 60332-3-22

AWM合规性

AWM 21307

数据类别

SPE 1000 Mbps

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 0.5%，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 10S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = >70% µ <>

其他标准合规性

IEC 61156-12 NP, UL 758, IEC 60092-376

更新和修订

修订号：0.95 修订日期：02-26-2026

更新和修订

修订号：0.95 修订日期：02-26-2026
